工业储液用溢流油箱结构三维设计

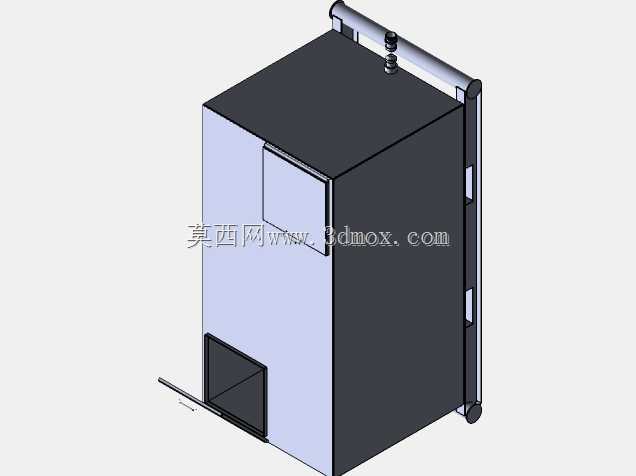

　　在工业液压系统、流体输送管线的布设场景中，这类带溢流功能的储液箱体是保障管路压力稳定、避免介质溢出泄漏的核心配套部件，区别于普通常压储油箱，它的结构设计需要同时兼顾静态储液、动态溢流、液位缓冲三重功能，很多刚入行的结构设计人员容易忽略溢流路径的流阻优化，导致实际投用后出现溢流带气、介质喷溅的问题。从模型的结构细节来看，主体采用立式方箱布局，这种选型思路主要是为了压缩车间平面安装占地，在相同容积下立式结构的液位波动行程更长，更适配溢流工况下的瞬时液位抬升缓冲需求，箱体侧壁预留的检修口位置经过受力校核，避开了侧壁焊接应力集中区域，日常维护时无需排空箱内全部介质即可完成内部滤网、液位检测部件的更换。顶部设置的溢流接口采用侧伸式管路布局，

　　接口高度略高于箱体额定液位警戒线，当上游管路出现压力波动、介质回流量超过额定值时，多余介质会顺着顶部溢流管进入箱体缓冲腔，不会从箱体密封面溢出，侧装的管路支架直接与箱体侧壁加强筋焊接为一体，避免溢流管路长期受流体冲击出现焊缝开裂。箱体底部设置的排出口采用下沉式坡口设计，能保证箱内积存介质完全排空，不会在箱底形成积液残留，适配定期换油、介质更换的运维需求。安装边界方面，箱体背部预留的挂装结构可直接贴合车间墙面、设备侧架固定，底部支撑脚的孔位间距适配常规工业槽钢安装基准，不需要额外加工过渡连接板即可完成现场装配，箱体侧面的液位观察窗安装槽采用嵌入式铣边设计，装配后观察窗表面与箱体外壁齐平，不会在转运、安装过程中被磕碰损坏。

　　设计过程中对箱体壁厚做了梯度优化，储液腔主体壁厚满足静压承载要求，溢流管路连接区域做了局部加厚处理，抵消流体冲击带来的交变应力，所有焊接边都预留了合理的焊接收缩余量，建模时已经考虑了板材折弯、焊接的工艺公差，实际生产时不需要二次调整尺寸即可直接下料加工。
