DN80管道配套M16螺纹U形紧固卡栓

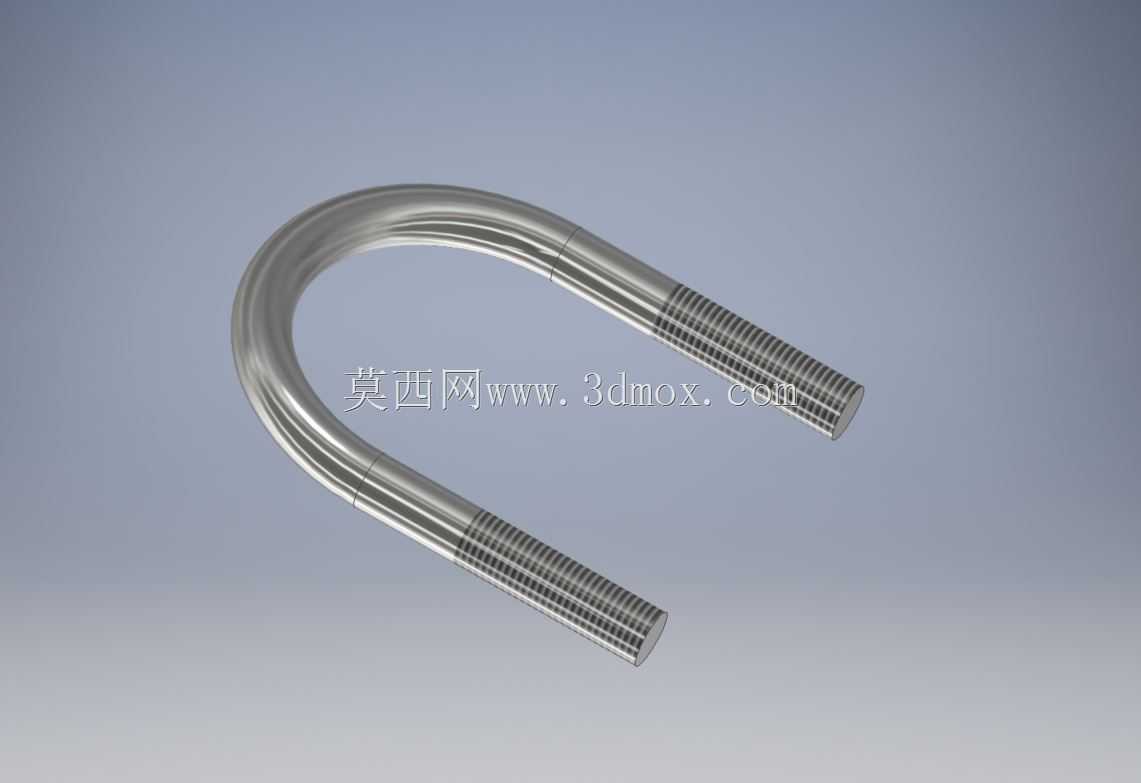

　　在工业管路布设、市政给排水管线安装、厂区工艺管道支架配套以及暖通消防管道敷设场景中，管道与支撑钢结构之间的可靠限位一直是管路安装环节的核心细节。这款适配DN80规格管道的U形紧固卡栓，正是为外径88.9mm的标准金属管道量身打造的夹持紧固件，整套零件采用圆钢弯折成型，两端段加工出外螺纹，配合平垫、弹垫与六角螺母即可完成管道在支架横梁上的穿装锁紧。

　　从实际安装边界来看，U形弯曲段的内圆弧曲率完全贴合88.9mm管道的外圆柱面，装配后圆弧内壁与管道外壁可以形成大面接触，不会出现局部点接触压伤管壁的问题；两端直杆段的螺纹规格统一为M16，螺纹段长度预留了足够的调节余量，即便支架横梁厚度在常规6mm到20mm区间浮动，搭配不同厚度的减震橡胶垫或者管托衬垫时，螺母依然可以获得充足的啮合行程，不会出现螺纹旋合长度不足导致的防松失效。

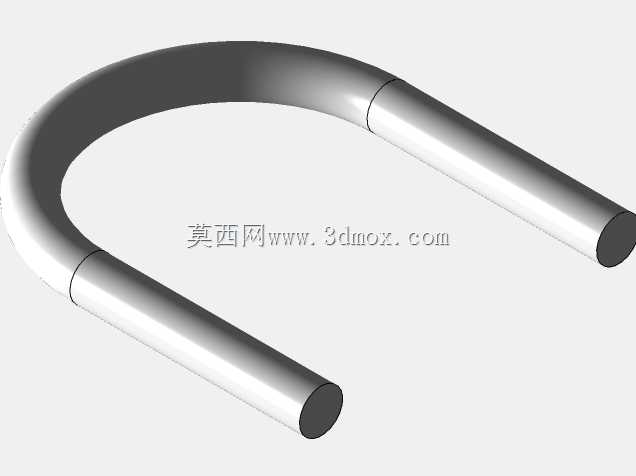

　　设计阶段首先要敲定的就是弯曲段的中心曲率半径，这个尺寸不能直接照搬管道公称通径数值——DN80对应的钢管实际外径为88.9mm，若内弯半径取值偏小，卡栓强行套入管道后会在弯曲顶点产生额外的装配内应力，长期受管路振动影响容易在弯折处出现疲劳裂纹；若半径取值偏大，卡栓与管道外壁之间会存在明显间隙，锁紧后管道依然可以在卡箍内窜动，完全失去径向限位作用。建模时先绘制与管道外径等直径的参考圆柱，以圆柱轴线为基准偏移出圆钢杆径的中心轨迹，再通过扫掠命令生成整根U形杆体，之后在两端直杆段切除螺纹牙型或者直接调用标准外螺纹特征完成细节建模，弯折处的过渡圆角要保留圆钢弯折后的自然圆滑形态，避免应力集中。

　　现场使用时，施工人员先将管道就位在支架的管托或者横梁开孔位上，把U形卡栓从管道下方兜住管体，两根螺纹杆向上穿过支架横梁上预先加工好的两个对位通孔，孔间距严格匹配U形两直杆的中心距，之后依次套上垫圈拧入螺母，分步交替拧紧两侧螺母，保证两侧锁紧力矩均匀，既可以把管道牢牢固定在设计坐标位置，抵抗管路内流体介质流动产生的脉动冲击、温度变化带来的轴向伸缩位移趋势，也能在管路需要后期维护拆解时，仅松开螺母即可取下卡栓，零件可以重复复用，不会像焊接固定件那样破坏管道与支架的原有防腐层。这类紧固件在泵组进出口管路、架空蒸汽管线、水处理工艺管廊上都有大量应用，建模时把杆体直径、弯曲半径、螺纹长度、直杆段中心距这些关键参数做成可变量驱动，后续适配不同管径的U形卡栓时只需要修改对应参数即可快速衍生出全系列规格，大幅提升管路紧固件的选型设计效率。
