M12螺纹可调支撑脚结构设计

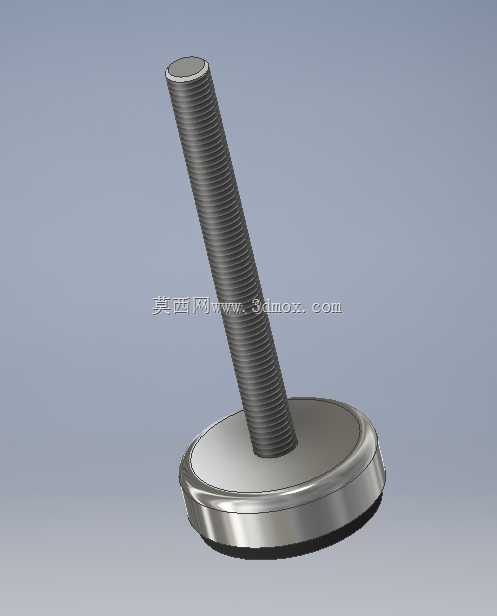

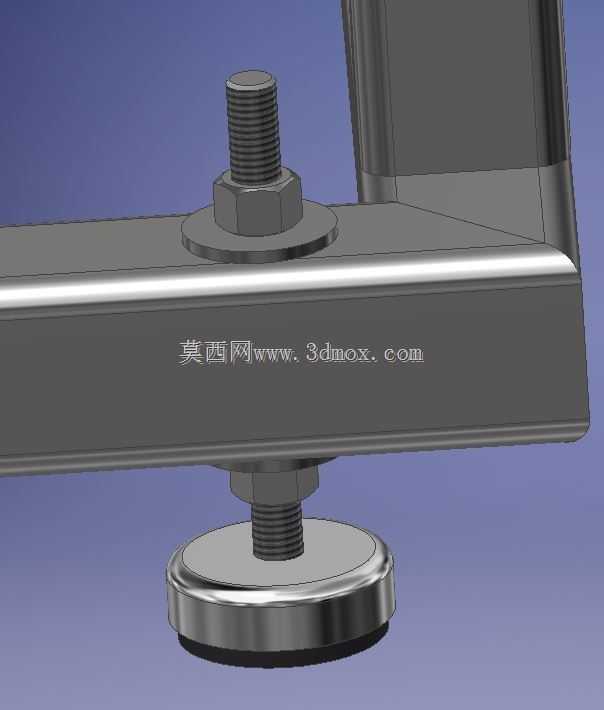

　　这款带M12外螺纹的支撑脚，是工业设备机架调平场景里的常用连接件，日常在铝型材框架、输送线支架、小型设备操作台、非标自动化机架的底部安装使用，核心作用是抵消地面不平整带来的机架倾斜问题，同时承担设备整体的静载荷，部分带防滑减震垫的款式还能削弱设备运行时的微幅振动传递，避免硬接触带来的地面刮伤与共振异响。从结构设计逻辑来看，这款支撑脚采用上下双螺母锁紧的结构逻辑，上部螺纹段穿入机架底部的预设安装孔后，通过上下两个六角螺母的相对旋合，既可以锁定支撑脚与机架的连接位置，也能通过旋转下部的支撑底座来调整整体支撑高度，调整到位后再锁紧螺母防止运行过程中螺纹松脱移位。底座部分采用大直径圆盘式设计，相比小直径支脚能大幅提升与地面的接触面积，

　　降低单位面积的地面压强，在环氧地坪、瓷砖地面、水泥地面都能稳定放置，不会因为局部压强过大压坏地面涂层。底座底部通常会粘接橡胶或尼龙材质的防滑垫，既可以增加与地面的摩擦力防止设备移位，也能隔绝设备运行产生的振动向地面传递，减少车间内的振动传导与噪音扩散。从安装边界来看，M12的螺纹规格适配市面上绝大多数工业铝型材的端盖安装孔、方管机架的底部开孔，螺纹有效长度覆盖常规15-50mm的调节行程需求，能满足大部分轻型到中型工业设备的调平范围要求，安装时不需要额外加工复杂的连接结构，只需要在机架底部预制直径13mm左右的穿线孔即可完成装配，后期维护更换也十分便捷，不需要拆解机架主体结构就能单独更换损坏的支撑脚。在实际选型过程中，

　　这类支撑脚的单支额定载荷通常能满足数百公斤的静载需求，四支组合使用就能支撑两吨以内的中小型设备，完全覆盖常规非标设备、工作台、物料架的承重需求。设计时特意将螺纹段与底座做了可相对转动的结构，调整高度时只需要旋转底座，不会带动底部防滑垫与地面产生摩擦，既降低了调整时的操作阻力，也能避免防滑垫因为反复摩擦出现过早磨损。六角螺母的尺寸采用标准M12六角对边尺寸，使用普通活动扳手或者19号开口扳手就能完成锁紧操作，不需要特殊定制工具，现场装配与后期调试的适配性很强。
