DN100法兰式PN16球阀结构设计

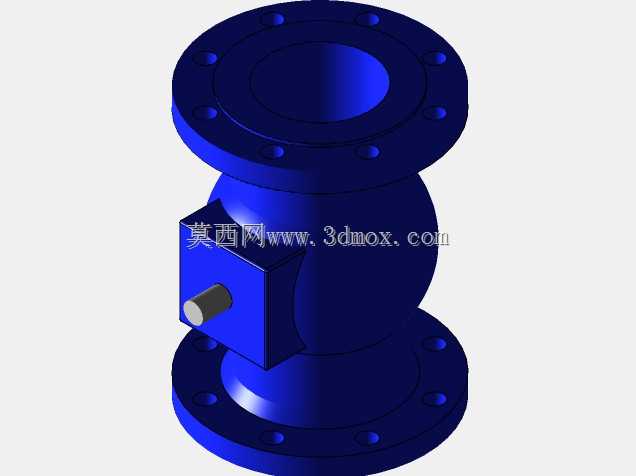

　　这款法兰连接球阀的公称通径为DN100，公称压力等级PN16，适配DIN标准管路体系，在工业流体输送场景中承担通断控制的核心作用，常见于市政给排水主管路、化工介质输送支线、暖通空调循环水系统、一般工业气体输送管网等场景，可在额定压力范围内实现管路介质的快速截断与导通，相比闸阀、截止阀，其流道通畅性更好，全开状态下介质压损极低，适合大流量输送工况的长期使用。从结构设计来看，模型采用上下分体式法兰阀体结构，两端法兰均布螺栓孔，安装时可直接与同压力等级的DN100法兰管路对接，法兰密封面的加工精度、螺栓孔的位置度都在建模时做了公差预留，能匹配现场实际安装的对中需求，避免安装错位导致的密封泄漏问题。侧置的阀杆驱动端采用方形轴头设计，

　　既可以配套手柄做手动操作，也能加装气动、电动执行机构实现远程自动控制，阀杆与阀体的配合部位做了密封结构预留，可根据实际输送介质的特性选配填料密封或者O型圈密封，防止介质从阀杆部位外漏。球体部分采用直通式流道设计，流道内径与管路通径保持一致，不会出现通径缩径的问题，介质流经时不会产生额外的紊流与压损，也不容易在阀腔内部残留介质，适合输送带有少量固体颗粒的流体或者粘性介质。设计过程中优先考虑了安装边界的适配性，阀体整体高度、法兰外径、侧置驱动端的外伸尺寸都严格遵循DIN标准的尺寸规范，在做管路排布设计时，可以直接调用该模型完成装配干涉检查，不需要额外核对安装尺寸，能有效减少管路设计阶段的尺寸校核工作量。

　　阀体的壁厚设计参考了PN16压力等级的强度要求，在满足承压强度的前提下做了轻量化优化，既不会因为壁厚过薄导致承压不足，也不会因为壁厚冗余过大造成材料浪费。上下阀体的连接法兰部位做了止口定位设计，装配时可以快速实现上下阀体的同轴对中，保证球体安装后的旋转同轴度，避免阀杆卡涩、球体密封面偏磨的问题。在实际选型应用中，该款球阀可根据输送介质的腐蚀性、温度特性更换球体与密封件材质，常温清水工况可采用铸铁阀体配橡胶密封，腐蚀性介质工况可采用不锈钢阀体配四氟密封，模型的结构接口预留了足够的替换空间，方便设计人员根据实际工况做参数化调整。
