工字钢轨道悬挂吊运承载滑车结构

　　这款滑车主要面向厂房顶部工字钢轨道下的临时或定点吊运场景，常见于车间检修工位、轻型装配线、仓储物料转运以及小型工装吊挂环节。设备直接骑跨在工字钢下翼缘上，通过两侧滚轮把下方吊点的载荷传递到轨道梁，既可以沿梁长方向手动推移，也能配合手拉葫芦、电动葫芦或吊环索具完成工件起吊、位置调整和管线悬挂。

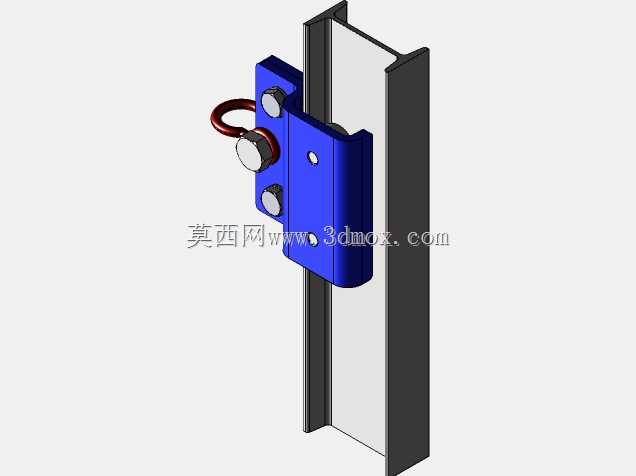

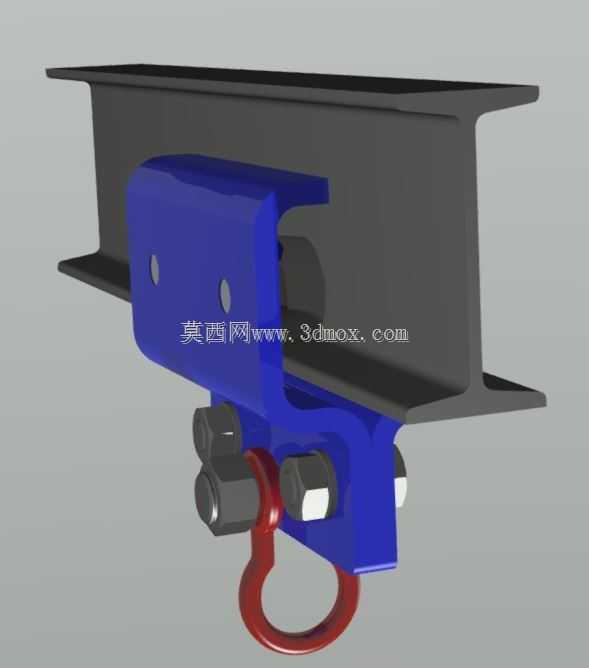

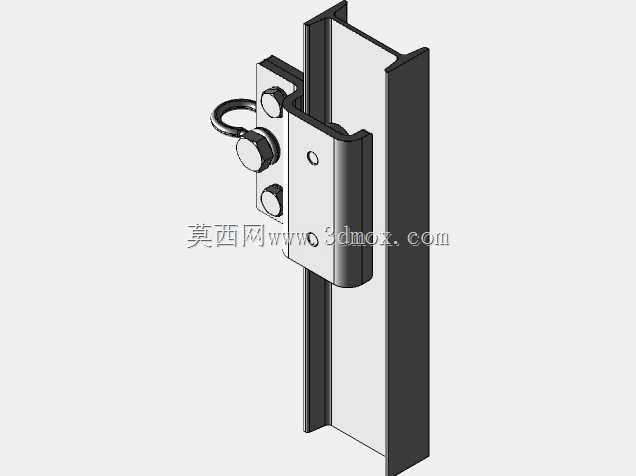

　　从结构思路上看，模型采用左右夹板夹持滚轮组的布置方式，蓝色主体件构成承载框架，上方留出与工字钢翼缘匹配的通行空间，下部通过螺栓副收紧两侧间距，使滚轮贴合轨道下翼缘滚动面。框架下方设置红色吊环，吊环与承载座之间形成明确的载荷传递路径，起吊时竖向力先经吊环传到夹板，再由轮组分散到工字钢两翼，避免单点受力造成局部偏载。

　　轮组位置是这类滑车设计的关键。滚轮轴线需与轨道长度方向垂直，轮缘轮廓要兼顾滚动接触和侧向限位，推移时既能顺畅沿梁行走，又不能在受侧向力时脱轨。夹板上的螺栓、螺母和垫圈不仅承担锁紧作用，也决定了轮轴间距与开口宽度。针对不同规格工字钢，安装边界主要受翼缘宽度、翼缘厚度和梁下腹板空间限制：开口高度要保证滚轮能够越过翼缘并保留转动间隙，内侧宽度要大于翼缘宽度，同时两侧间隙不能过大，否则行走时会产生明显摆动。

　　外形上，滑车整体紧凑，悬挂后占用轨道下方空间较小，适合在梁底净空有限的场合使用。承载框架侧面预留孔位，可用于轮轴安装、夹板定位或附加防脱挡板。下部吊环采用环形闭合结构，方便挂钩、卸扣或索具直接穿入，吊点位于轨道中心附近，有利于减少吊运过程中的扭转。实际选型时，需要先核对工字钢型号、翼缘尺寸和轨道直线度，再根据预期载荷检查滚轮接触强度、夹板刚度以及螺栓夹紧力；若用于频繁推移或长期吊挂，还应考虑滚轮材质、润滑维护和防脱保护。

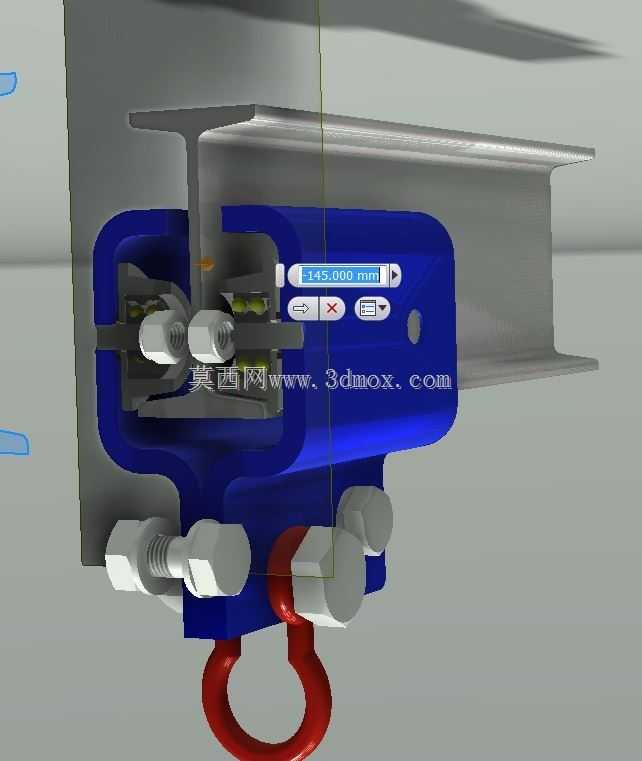

　　建模时将轨道梁与滑车装配在一起表达，能够直观检查轮缘与翼缘的干涉关系、夹板开合范围以及吊环摆动空间。该结构没有复杂传动机构，重点在于夹持、滚动、吊挂三类功能的协调：夹板保证整体刚性，滚轮降低沿轨移动阻力，吊环提供稳定下方连接。对于机械设计人员来说，这类模型可作为轻型起重悬挂系统的基础构件，用于校核轨道配套尺寸、吊点布置和现场安装方式。
