双槽带沥水台不锈钢水槽冲压成型模具

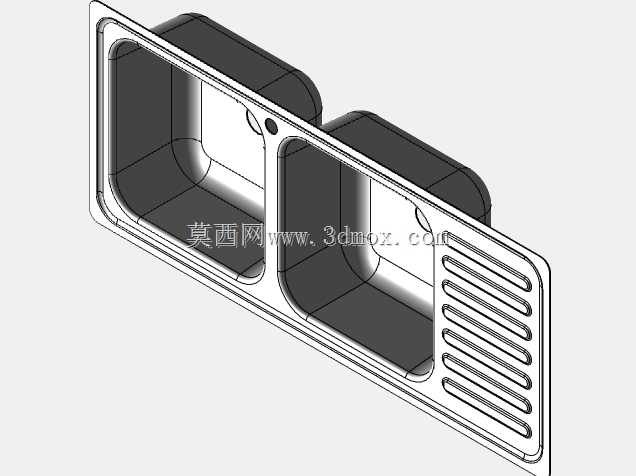

　　这套三维结构围绕家用厨房双槽不锈钢水槽的一次拉延成型展开，核心是把一张平板不锈钢板在压力机上冲压出两个深槽腔、右侧沥水格栅区以及周边安装翻边。日常厨卫五金生产里，水槽属于典型的大深度、大板面薄板拉延件，材料多选用0.5至1.0毫米的304不锈钢，成型难点集中在两个槽腔转角处的材料流动——槽底圆角若过小，拉延时侧壁容易被拉薄甚至开裂，因此模型里槽腔底部与侧壁过渡都保留了较大的拉伸圆角，转角R值随深度渐变，让板料从法兰区向型腔内部匀速补料。

　　从结构布局看，模具型面完全贴合成品水槽的内腔几何：左侧两个并列深腔对应水槽的两个洗涤盆，腔体内壁略带拔模斜度，便于成型后工件顺利脱模；右侧密集的平行凸筋对应沥水台的防滑格栅，这部分属于浅拉延加局部胀形，凸筋间距和高度需要兼顾板料延展率，避免筋条根部出现应力集中导致的暗裂。板面四周的一圈凸缘对应水槽的台面搭接翻边，成型后还要经过切边工序，把多余的压料边裁掉，翻边平面度直接决定水槽安装到台面上后的密封效果。

　　实际产线中这类模具安装在大吨位双动或单动液压压力机上，模具外形轮廓要随水槽成品尺寸走，常见双槽水槽成品长度在800毫米上下、宽度450毫米左右，槽深180至220毫米，因此模具的闭合高度、导柱导套布置以及压边圈行程都要与压力机工作台面、滑块行程和装模孔位匹配。压边圈是控制起皱的关键，法兰区压料力过大则材料进不去型腔造成开裂，过小则法兰边起皱，工程上通常通过调压杆或氮气缸分区调节压料力，在两个深槽周围适当加大压料阻力。

　　建模思路上，型面一般先由成品水槽数模偏置料厚得到凸凹模工作表面，再补充工艺补充面：把成品开口边缘向外延伸出压料面，做出拉延筋来增加进料阻力，引导板料按预定方向流动。两个槽腔之间的隔壁区域材料变形最为剧烈，拉延过程中这里承受双向拉应力，型面设计时要避免出现急剧的截面变化，凸模轮廓在分槽处做圆滑过渡。排水口位置的小凸台在模型中也有体现，属于预成型结构，后续工序再冲孔翻边，保证安装下水器时有足够的咬合高度。

　　模具导向采用四角导柱导套，保证上下模在大吨位反复开合中型面不发生错位；上下模座厚度按拉延力校核，防止大板面成型时模座挠曲导致槽深不均。试模阶段常通过在法兰区涂抹蓝油观察压料痕迹，配合调整拉延筋高度和压边间隙，把进料速度控制在每个行程毫米级的稳定范围。整体结构把成型工艺性、脱模斜度、压边分区和安装边界都整合在一套型面里，对从事薄板拉延模设计、厨卫五金冲压工艺编制的人员，具有直接的型面处理和工序排布参考价值。
