机加工夹持用彩色结构台钳三维数模

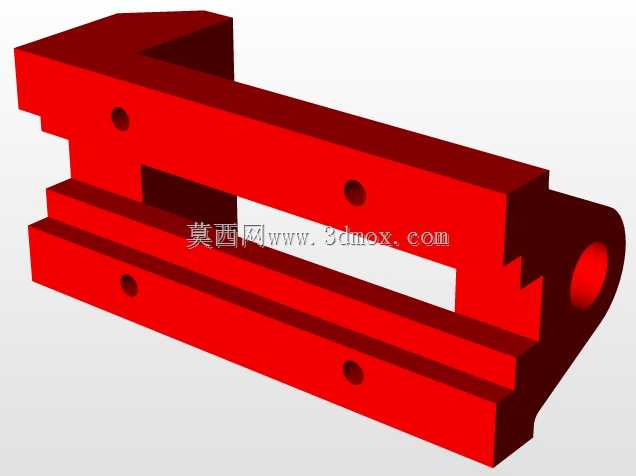

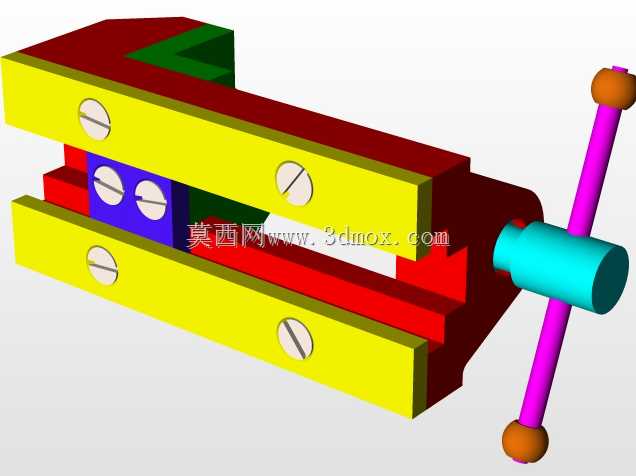

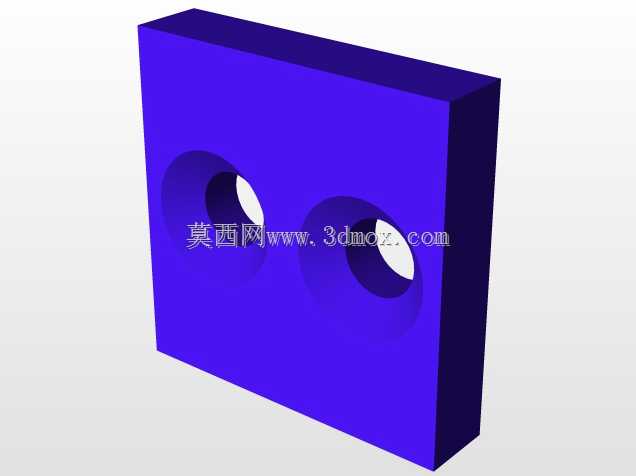

　　这款台钳的结构设计完全围绕机加工、钳工装配场景的实际夹持需求展开，没有多余的装饰性结构，所有部件的尺寸匹配都经过装配干涉校验，能直接用于工装方案的参考设计。日常在铣削小型零件、锉修工件毛刺、装配过盈配合的小组件时，这类台钳是工位上最基础也最核心的夹持载体，它的固定钳身需要通过底部的安装孔锁死在工作台面上，安装边界要预留出台钳活动钳身的全行程伸缩空间，同时要在钳身两侧留出摇杆操作的回转空间，避免操作时摇杆磕碰工位周边的工具架或者物料盒。从功能结构来看，它采用丝杠副传动实现夹紧动作，转动端部的十字摇杆就能带动活动钳身沿固定钳身的导轨做直线往复运动，钳口位置预留了可更换钳口板的安装槽，日常加工不同材质工件时，可以更换带防滑齿、

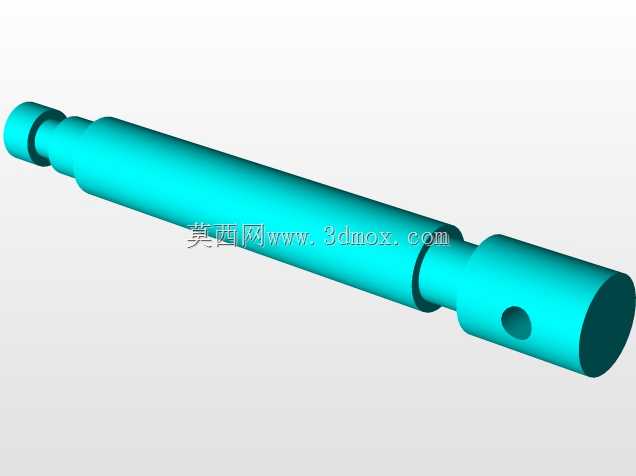

　　软质铜垫或者V型槽的钳口板，既可以加持方形、矩形的规则工件，也能稳定夹持轴类、管状的异形工件，不会出现夹伤工件表面或者夹持打滑的问题。设计过程中，固定钳身的导轨面做了平行度公差约束，保证活动钳身移动全程不会出现偏摆，夹紧时钳口上下的夹紧力保持均匀，不会出现工件上翘的问题；丝杠的螺距选择兼顾了夹紧行程的调节效率和夹紧力的输出，空行程移动时可以快速推动活动钳身贴近工件，临近夹紧位置时借助丝杠的机械增力特性，不需要施加太大的摇杆力就能获得足够的夹持力，完全满足普通铣削、锉修作业的夹持力要求，不会因为切削力导致工件移位。钳身的主体结构采用筋板加强设计，在控制整体重量的同时保证钳身的刚性，承受大夹紧力时不会出现钳身张口变形的问题；

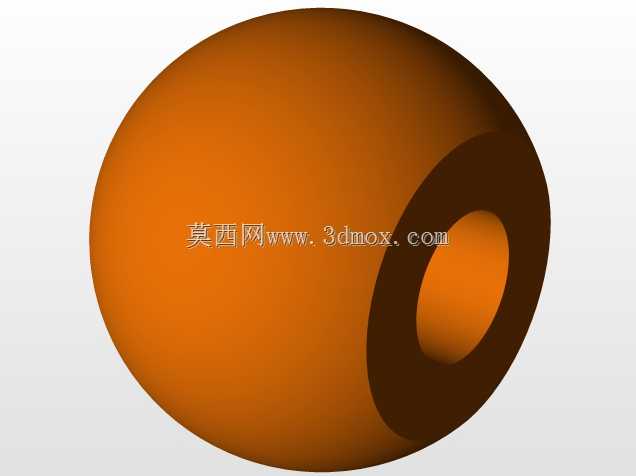

　　活动钳身与固定钳身的配合面做了间隙适配设计，长期使用磨损后可以通过调整镶条来消除配合间隙，保持夹持精度。十字摇杆的端部做了防滑的球形端头，操作时手部施力更顺畅，不会出现打滑脱手的情况，摇杆的长度经过力矩匹配，既不会因为太长导致操作空间占用过大，也不会因为太短导致夹紧力不足。这类台钳除了用于常规的机加工工位，也可以在维修工位、模型制作工位使用，只要安装平面的平面度满足安装要求，锁死底部的固定螺栓就能稳定工作，夹持不同尺寸工件时只需要调整丝杠行程即可，不需要额外更换其他工装附件，适配性非常强。
