双轨式定位工装夹具三维结构设计

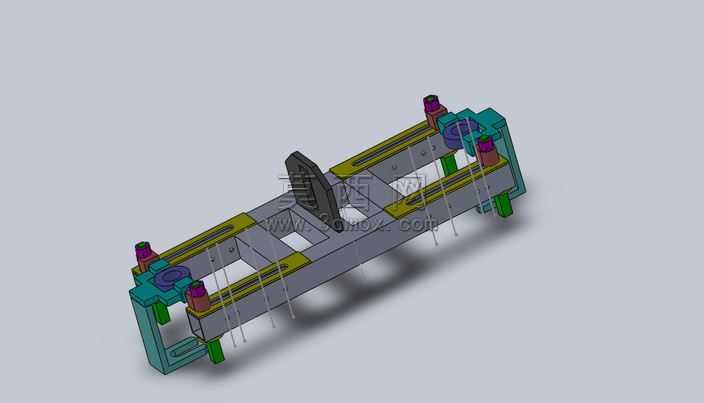

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工装配的公差配合要求，对每一处连接结构、运动间隙都做了精细化的参数约束，确保模型可直接对接生产加工环节的图纸输出需求。整体结构采用对称式双轨布局设计，主体框架以高强度矩形型材为基础承载结构，两条平行导轨沿长度方向对称布置，导轨表面做了耐磨材质的参数化设定，模拟实际生产中高频滑动工况下的耐磨性能。导轨之间设置有可调节的定位挡块组件，挡块通过螺栓锁紧结构与导轨实现位置固定，可根据不同加工工件的尺寸需求灵活调整定位间距，适配多规格工件的装夹需求。框架两端设置有立式支撑座，支撑座上集成了弹性压合组件，压头采用聚氨酯材质参数设定，既保证装夹时的压紧力足够稳定，又避免刚性压合对工件表面造成压痕损伤。支撑座底部设置有可调式支撑脚，可对整体工装的水平度进行微调，适配不同平整度的工作台面安装需求。建模过程中对所有活动部件都做了运动仿真约束，可直观模拟压合组件的升降行程、定位挡块的滑动调节过程，验证结构运动过程中无干涉卡滞问题。材质渲染阶段，对主体承载框架赋予了哑光金属漆材质，导轨部分赋予高抛光耐磨钢材质，压合组件的弹性部件赋予橡胶类半哑光材质，支撑脚赋予防滑尼龙材质，不同材质的光影表现区分清晰，可直观分辨各部件的功能属性。整体设计思路围绕小规格长条类工件的加工定位需求展开，兼顾装夹稳定性、调节灵活性与安装适配性，结构紧凑无冗余设计，所有零部件均采用标准件参数选型，可实现快速加工组装与后期维护更换。
