小型台式CNC引线焊接加工设备结构

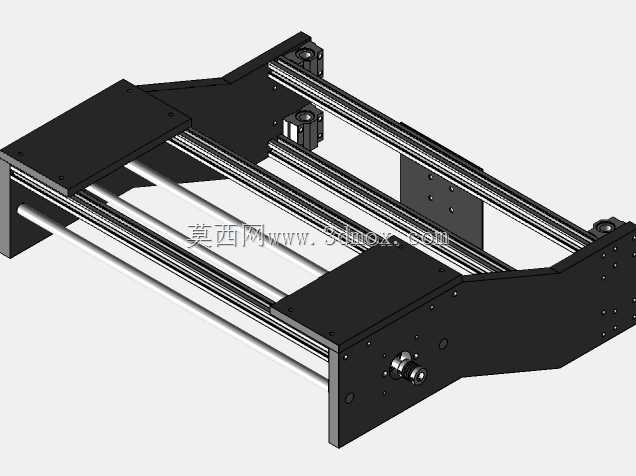

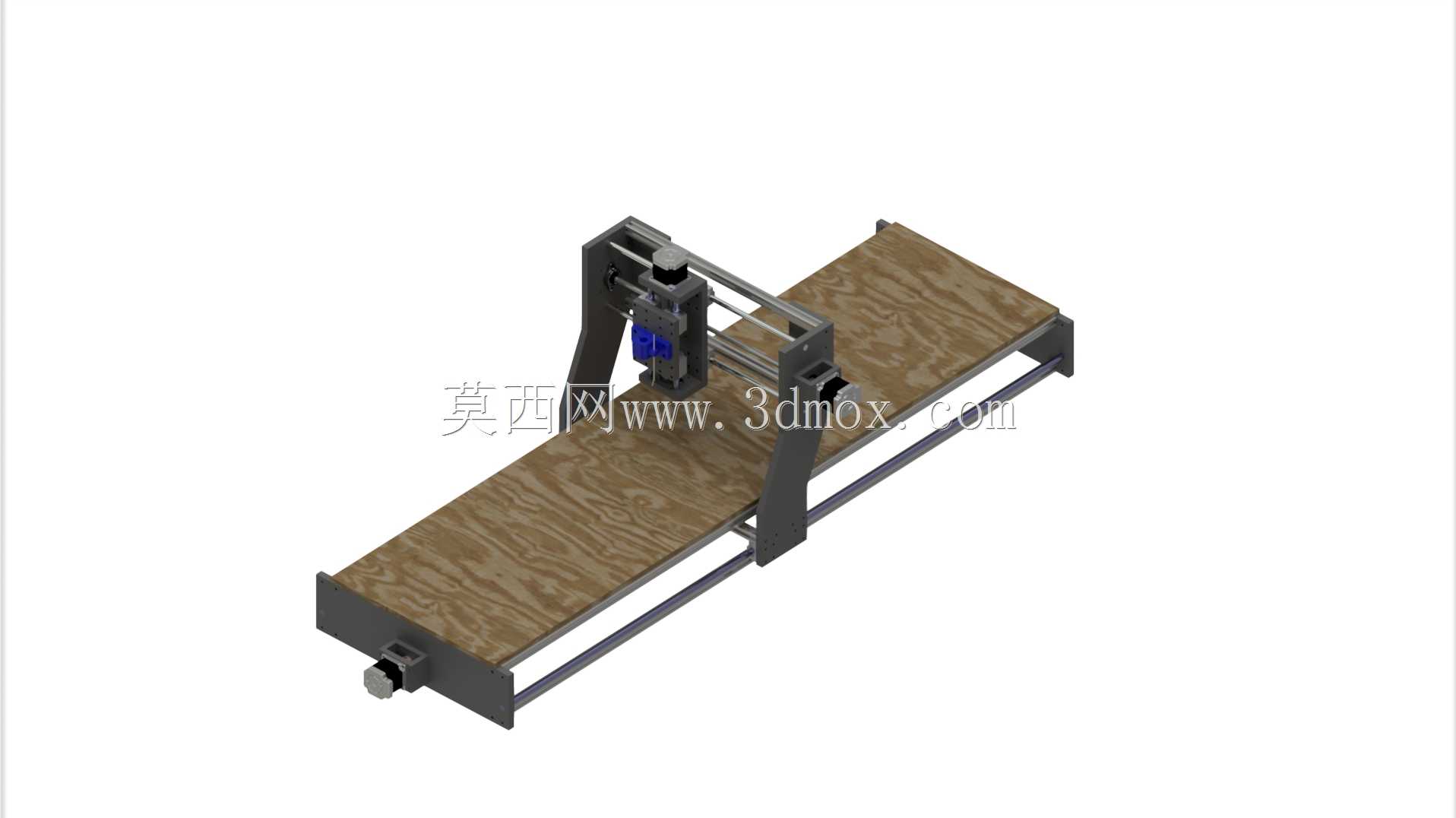

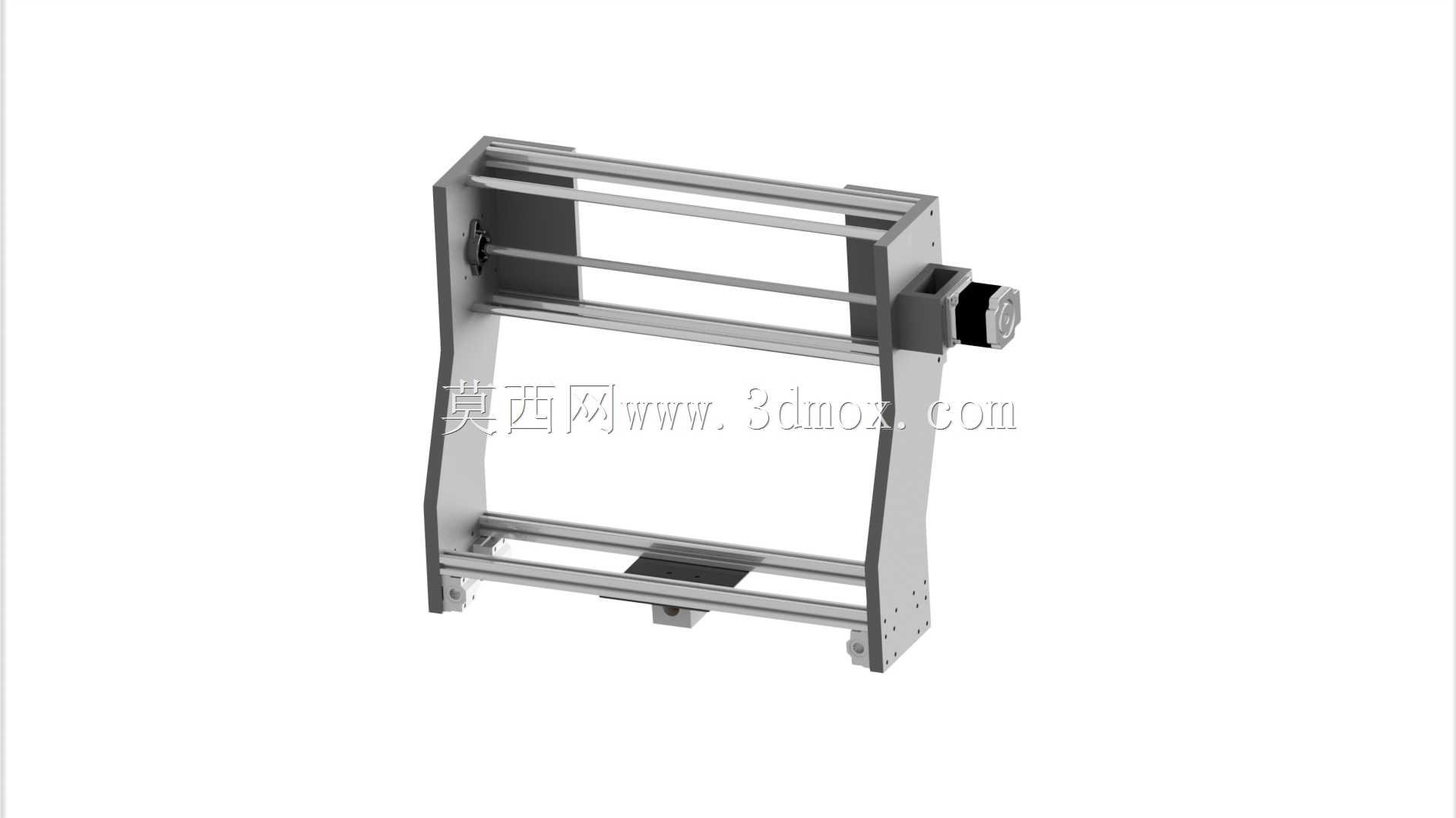

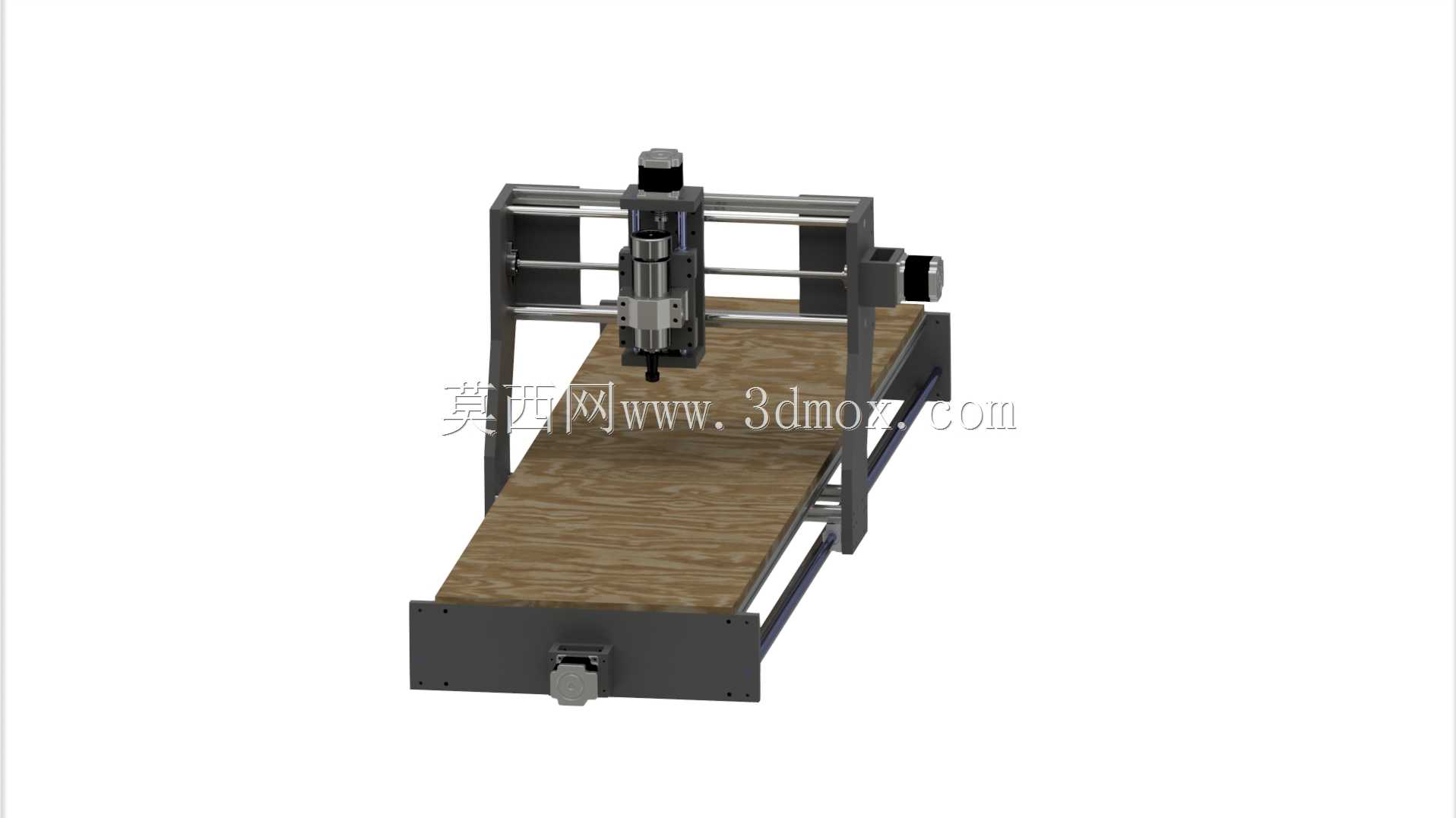

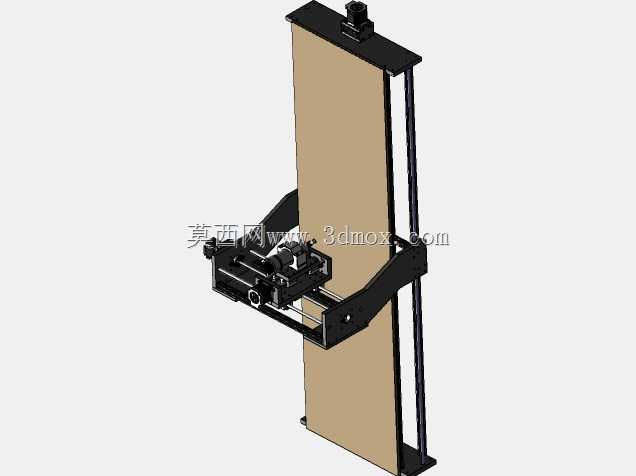

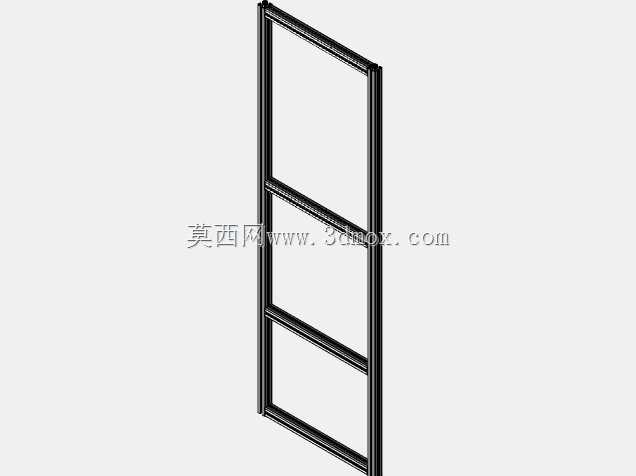

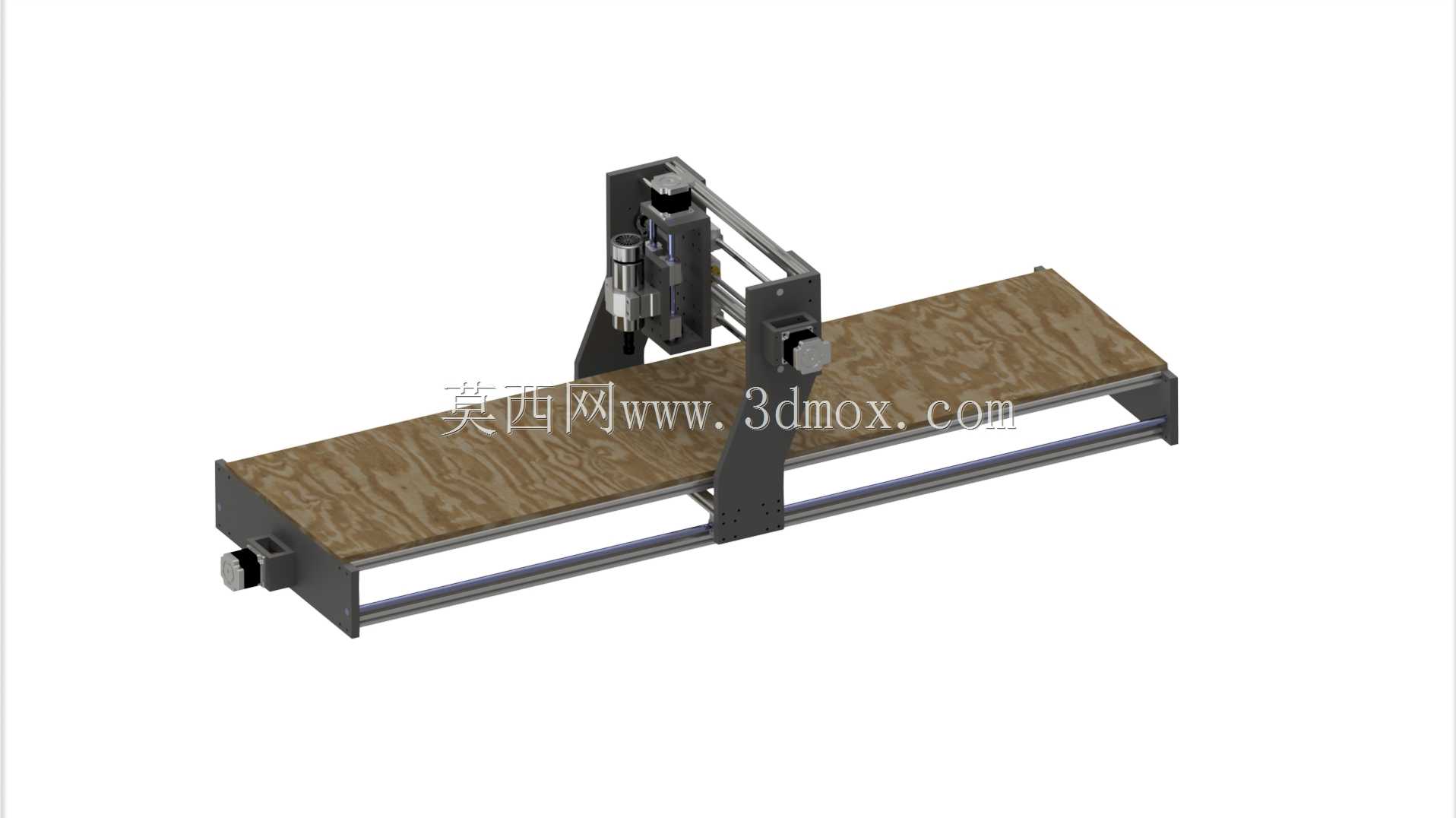

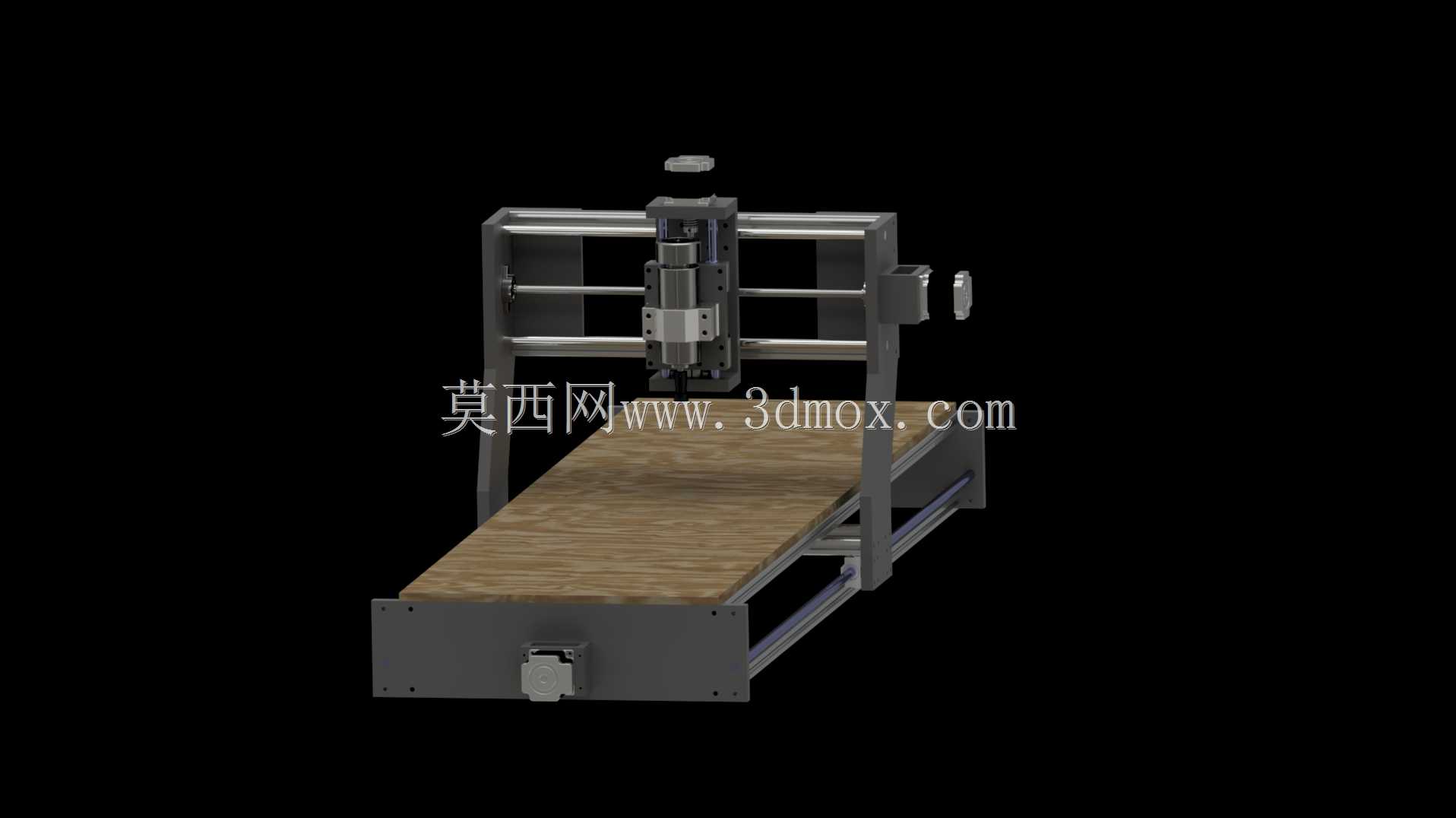

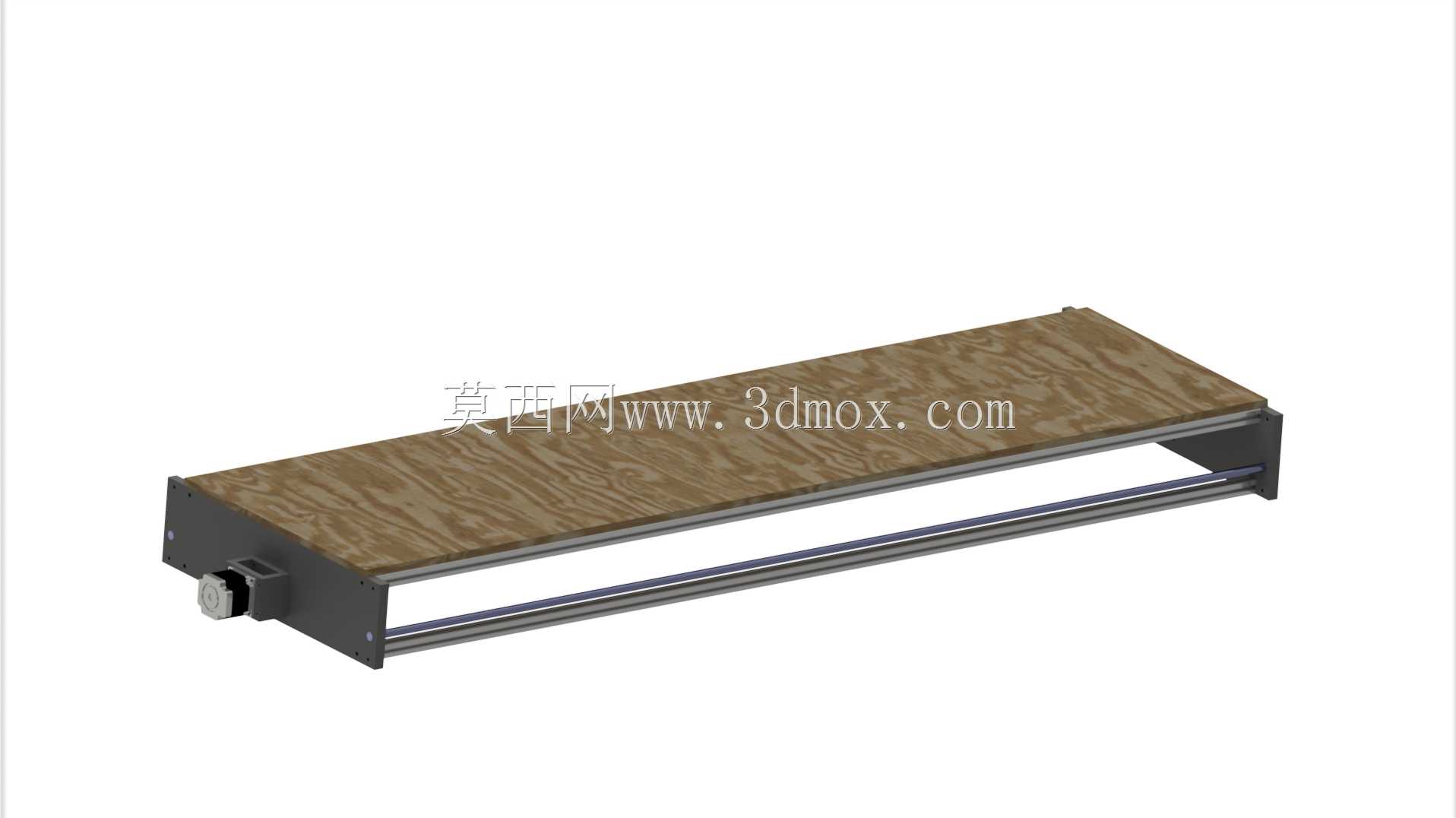

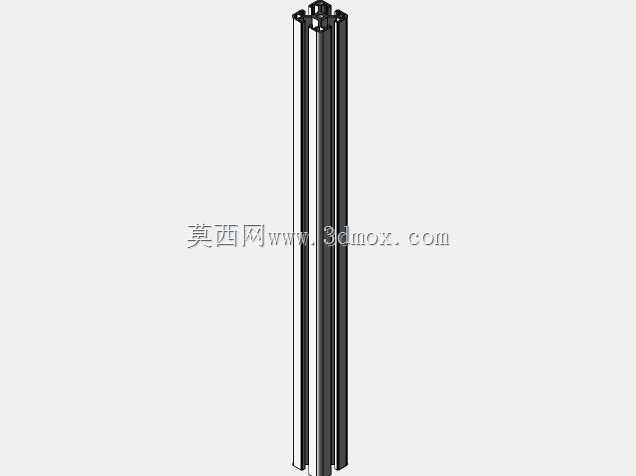

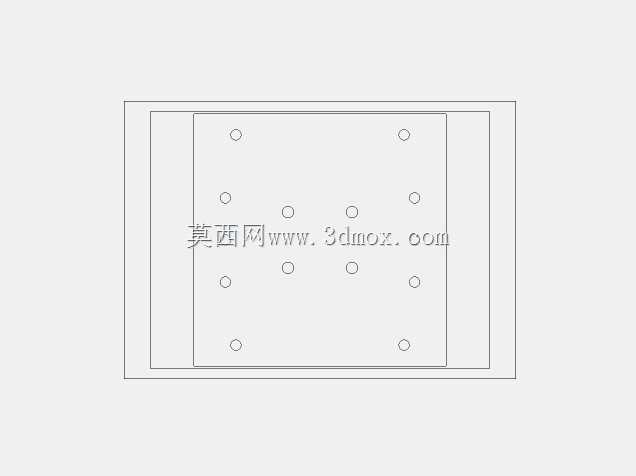

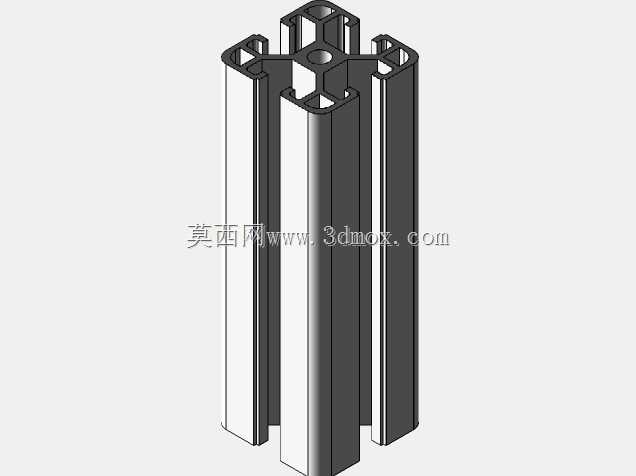

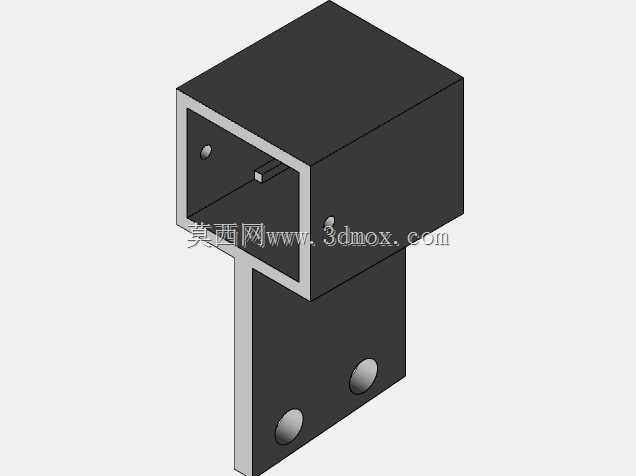

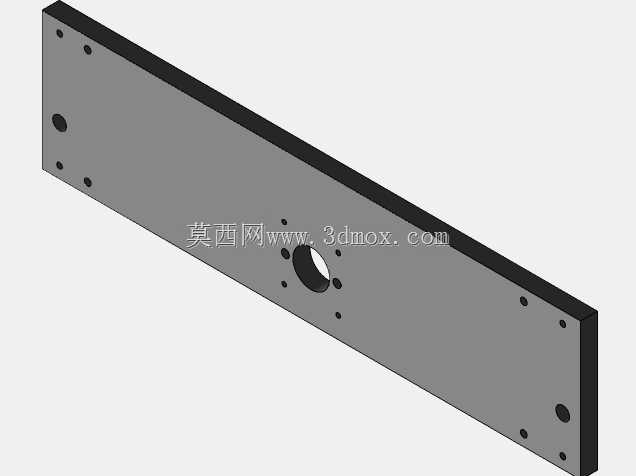

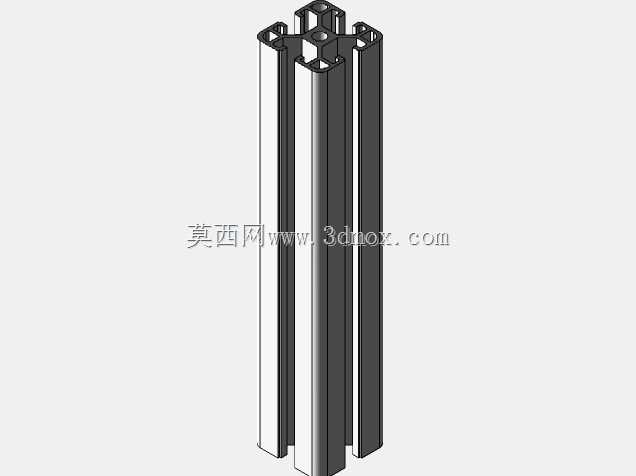

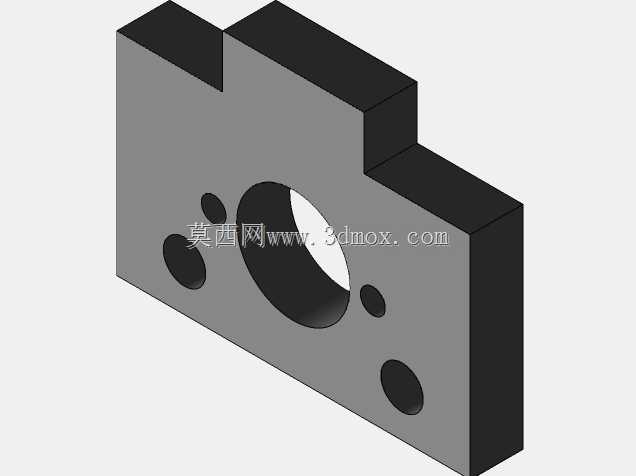

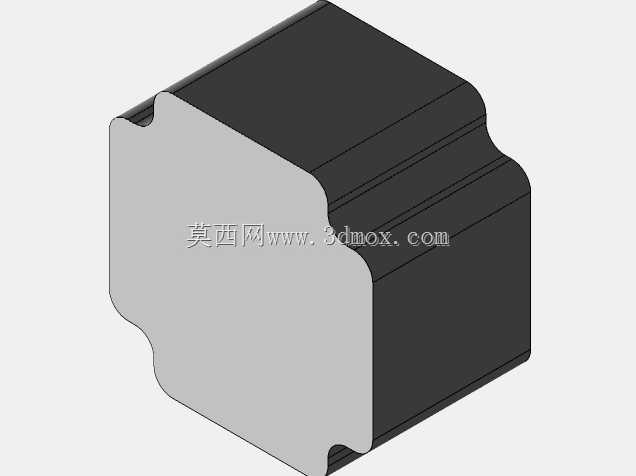

　　这款台式数控加工设备的有效加工幅面为300x1200mm，整体采用龙门式动梁结构设计，Z轴搭载加工执行端，可沿横梁做横向进给，横梁整体沿床身两侧的线性导轨做纵向进给，配合工作台面的固定装夹区域，能够覆盖长条形工件的全幅面加工需求，在引线焊接、软金属薄材铣削、小型工件精密加工场景中都能适配。从结构设计逻辑来看，床身底座采用钢板折弯拼焊结构，内部预留了驱动电机、传动组件的安装空间，底部设置有可调支撑脚，可在不平整的安装台面上调整水平度，保证设备运行时的结构稳定性。工作台面采用高密度耐磨板材铺设，表面预留T型槽安装位，可搭配通用压块实现不同外形工件的快速装夹，无需额外定制专用夹具，适配小批量多品种的加工场景。

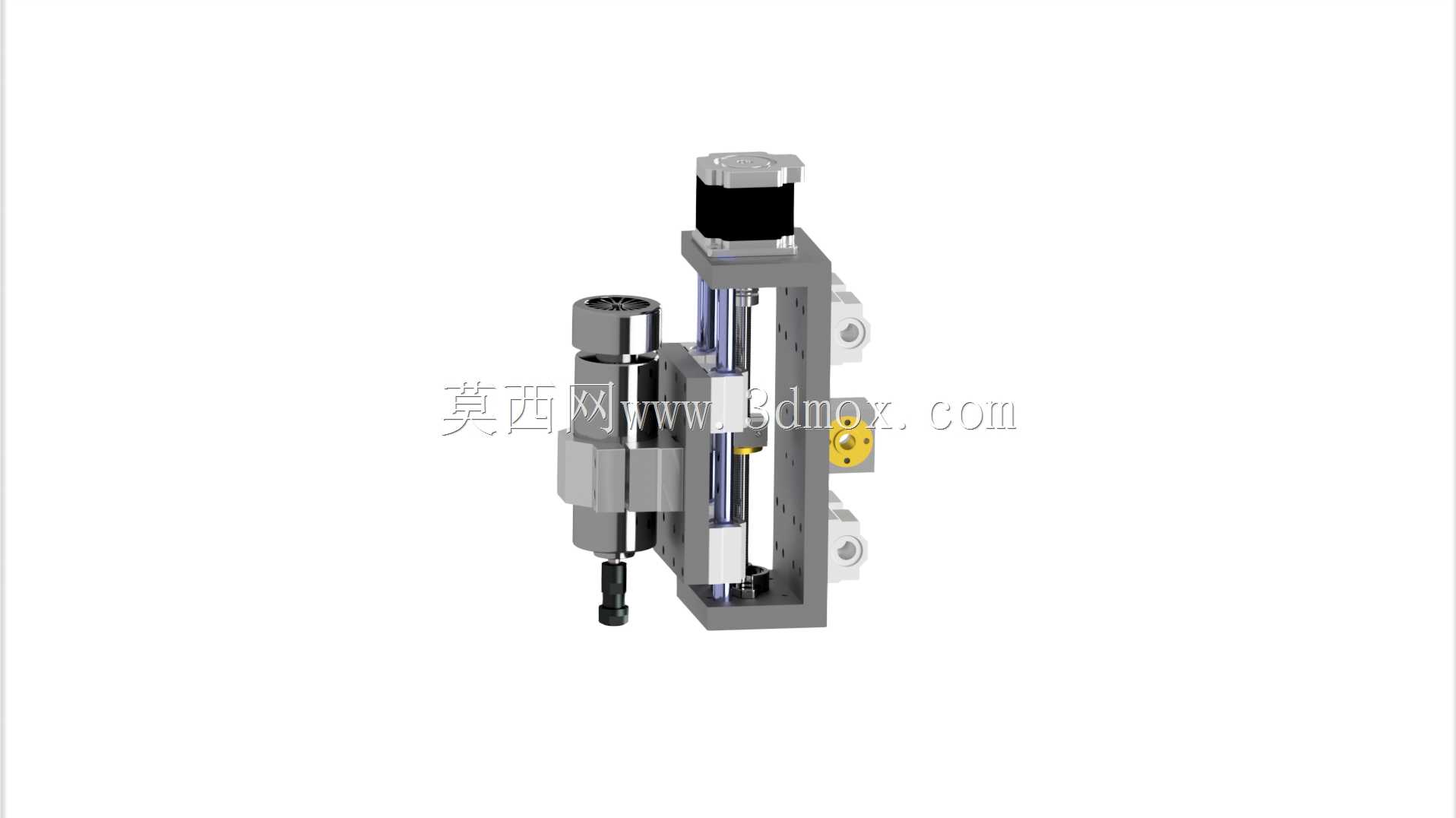

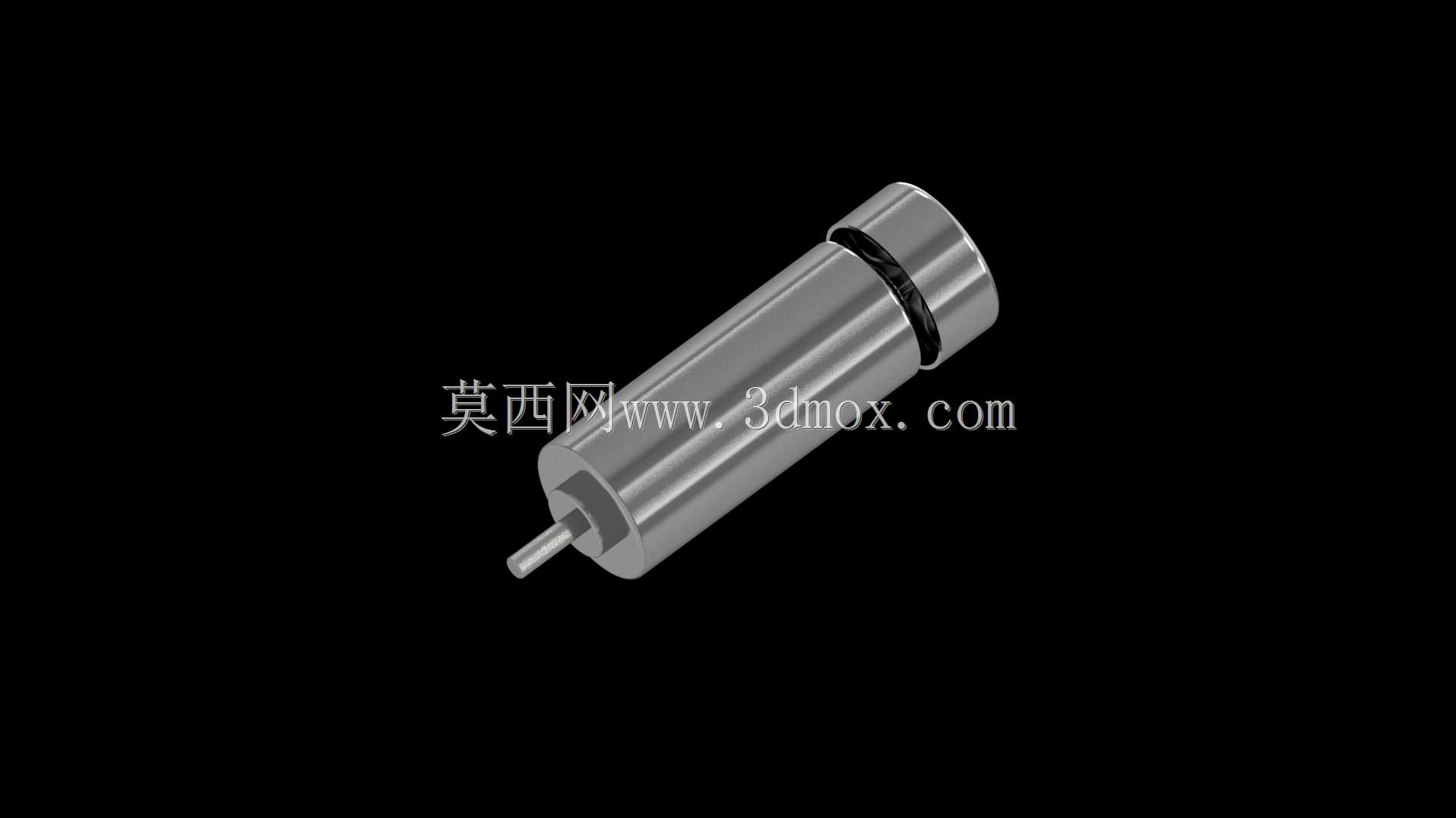

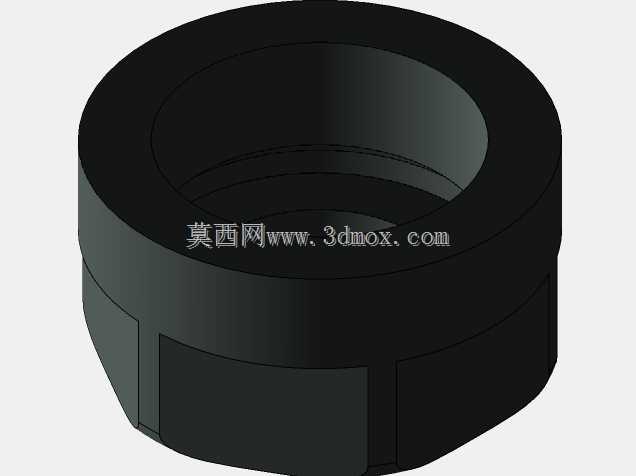

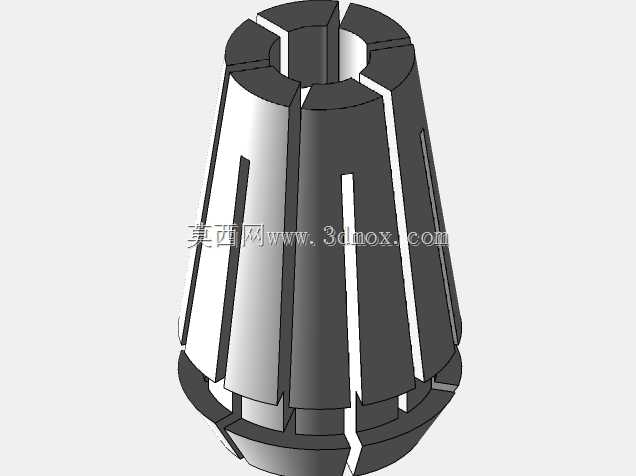

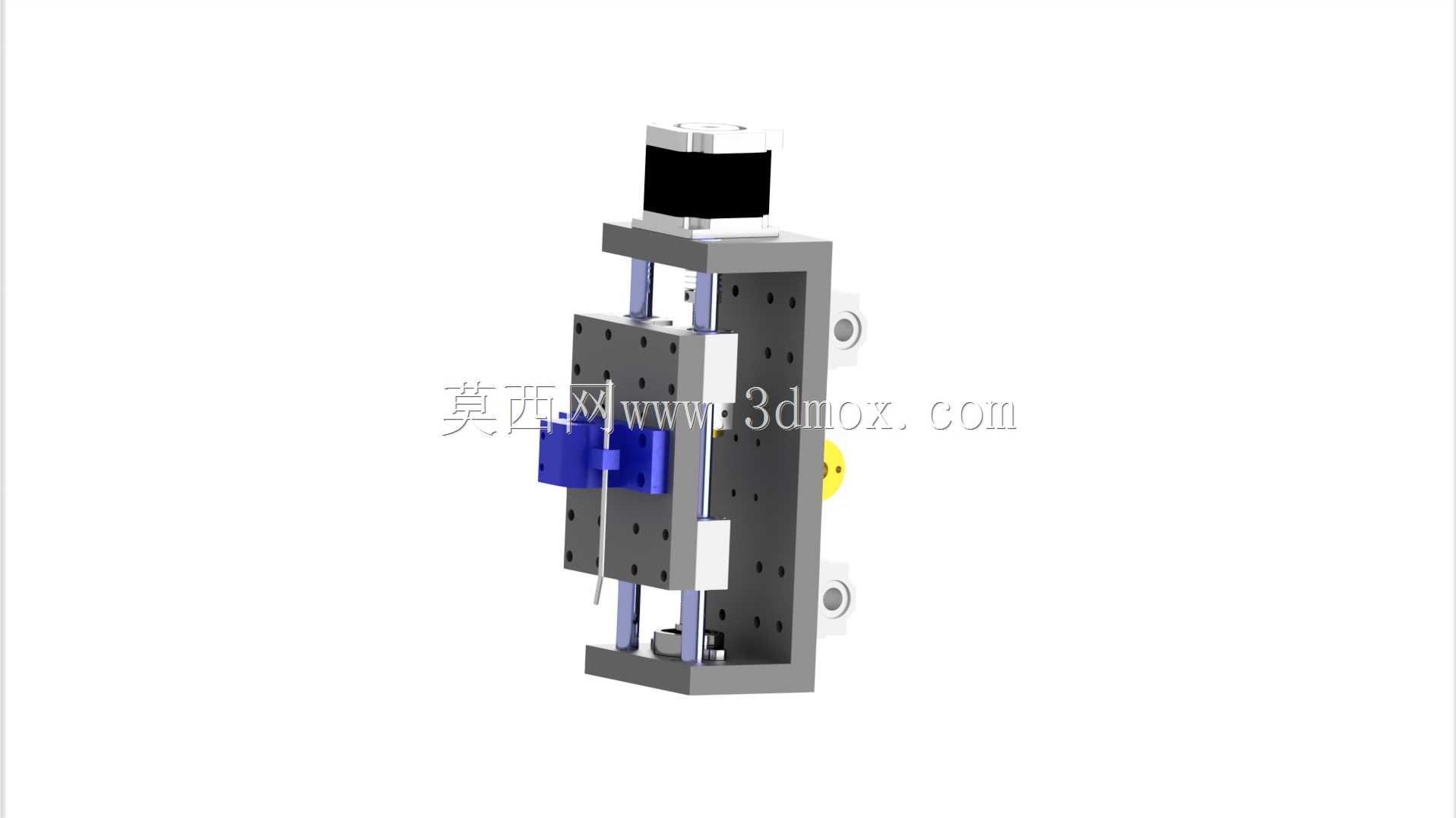

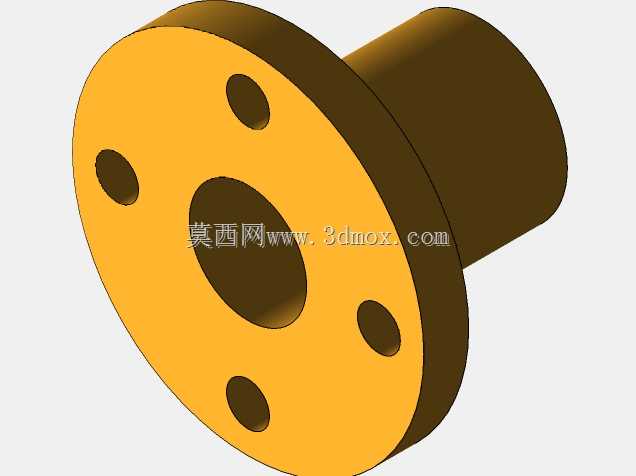

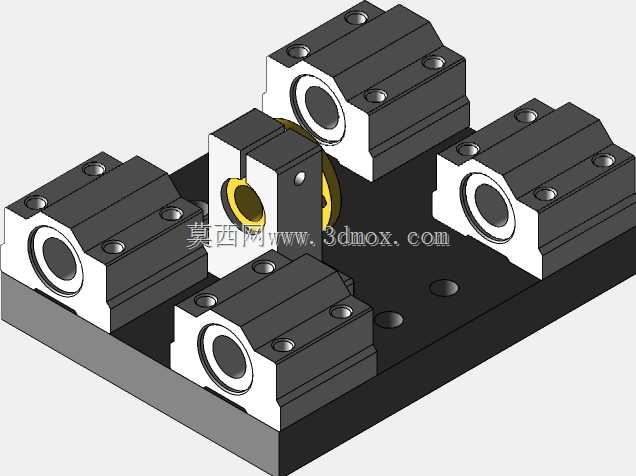

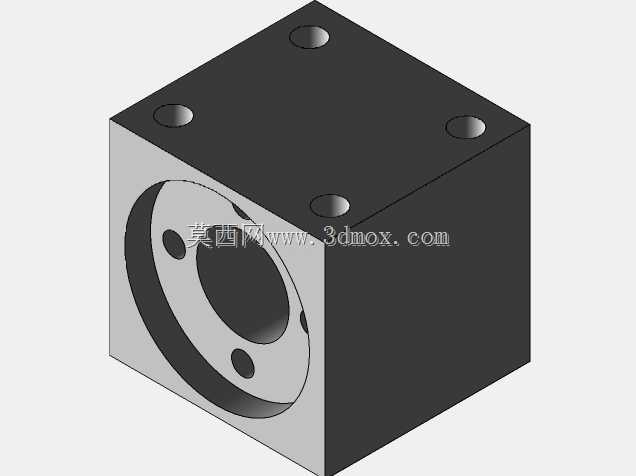

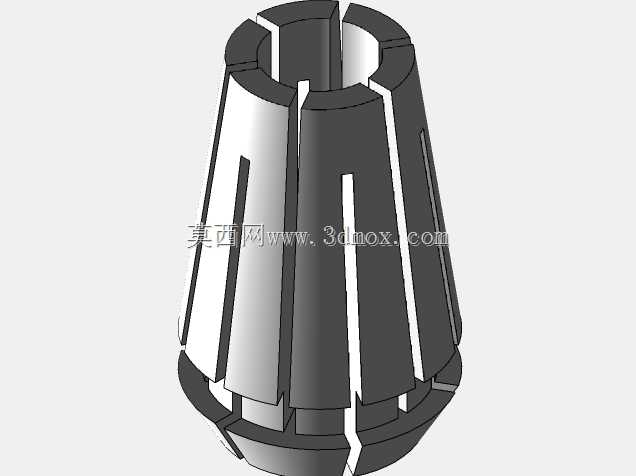

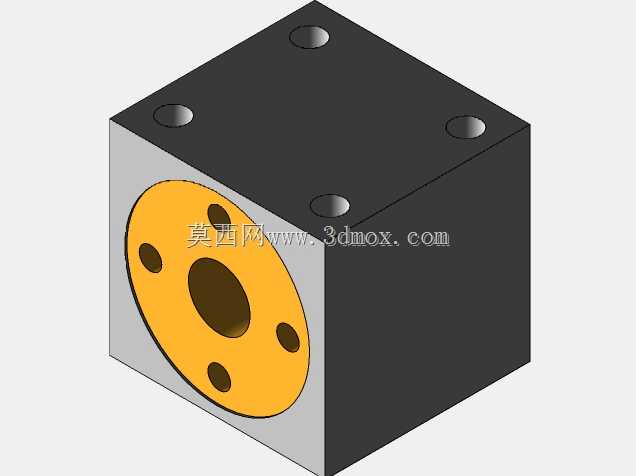

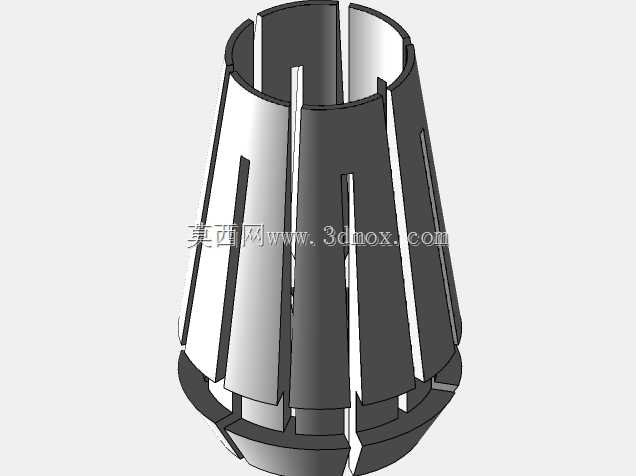

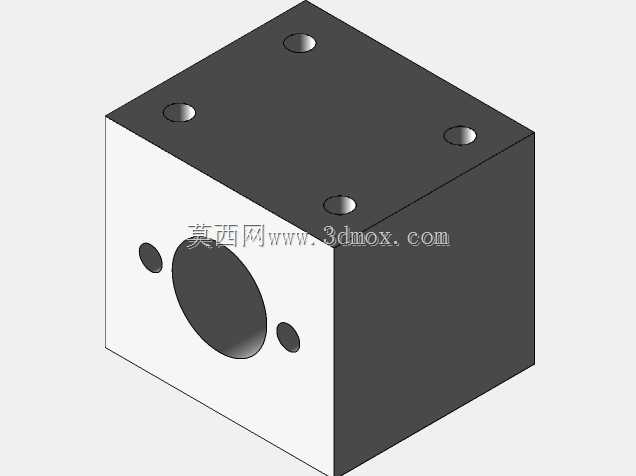

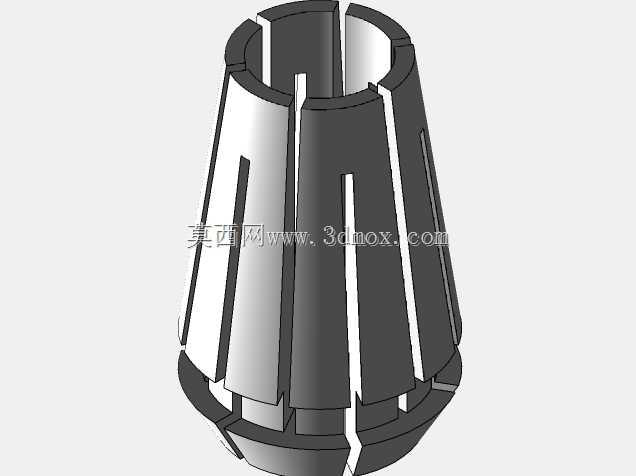

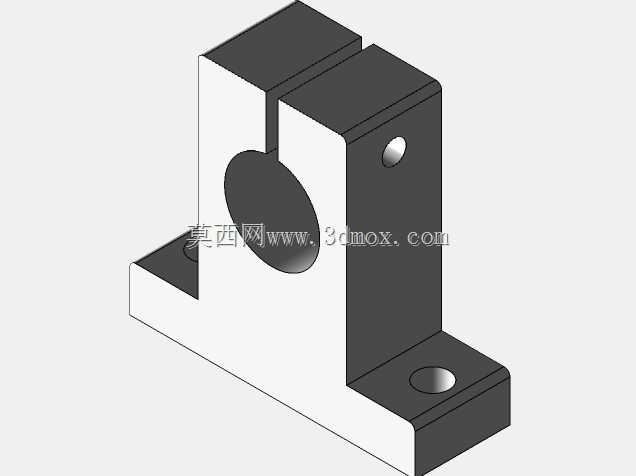

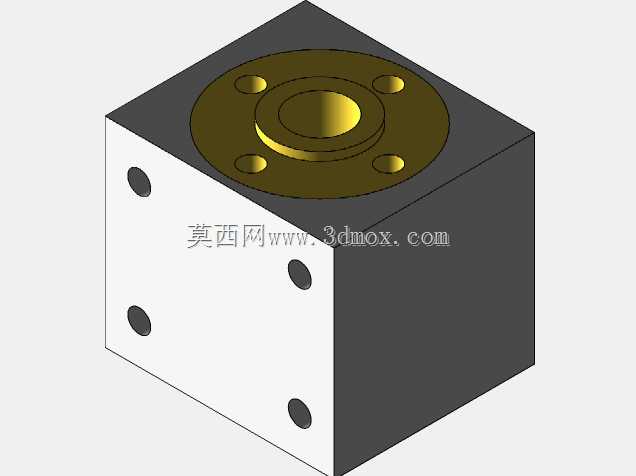

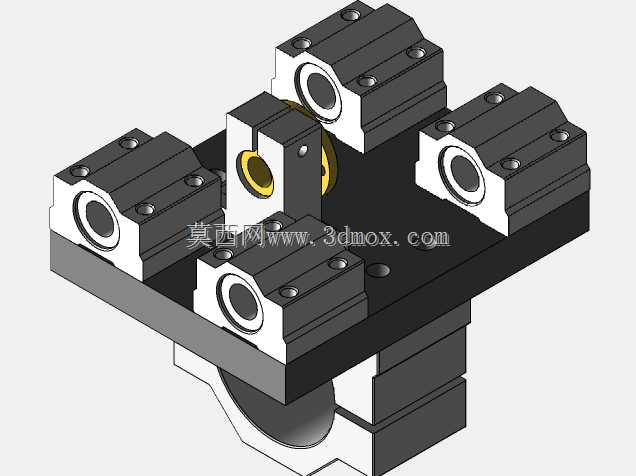

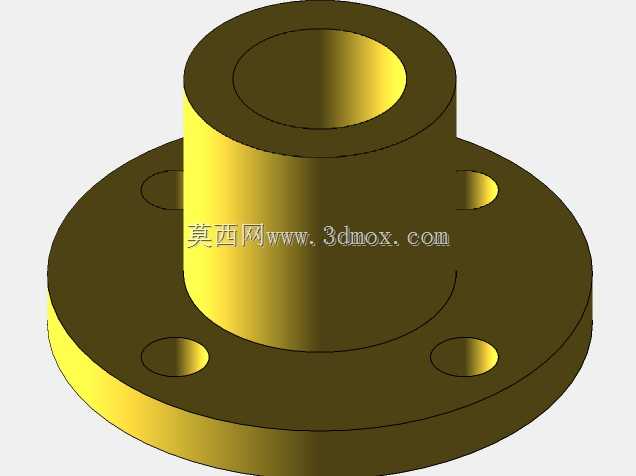

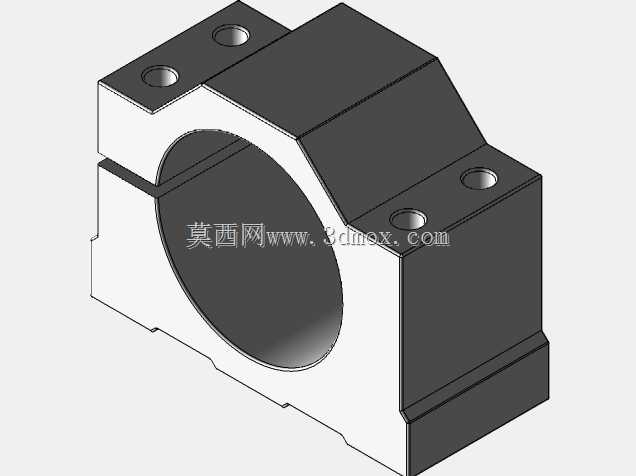

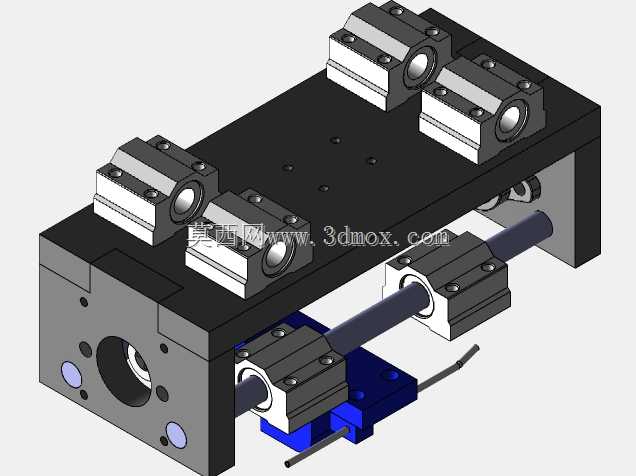

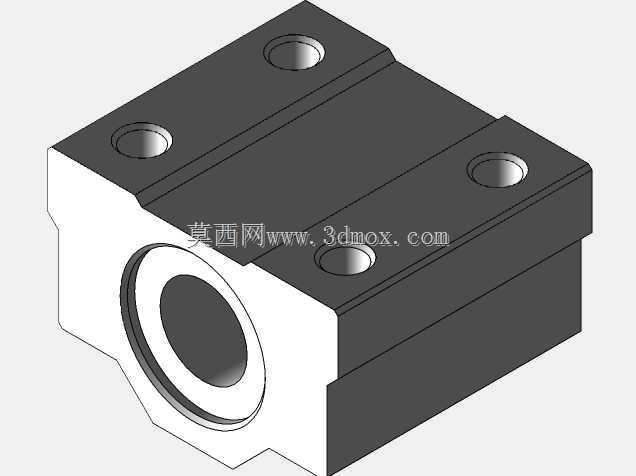

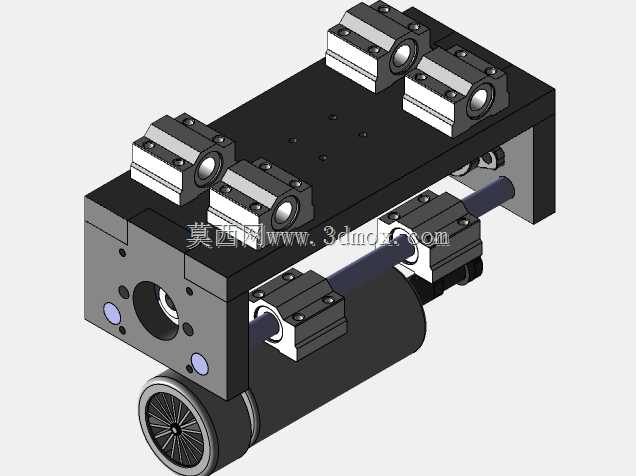

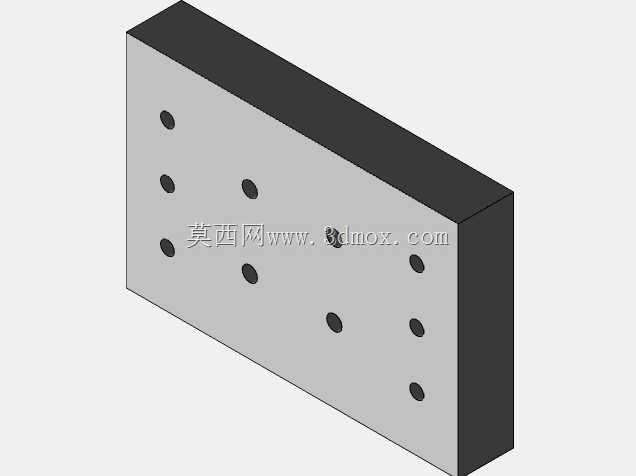

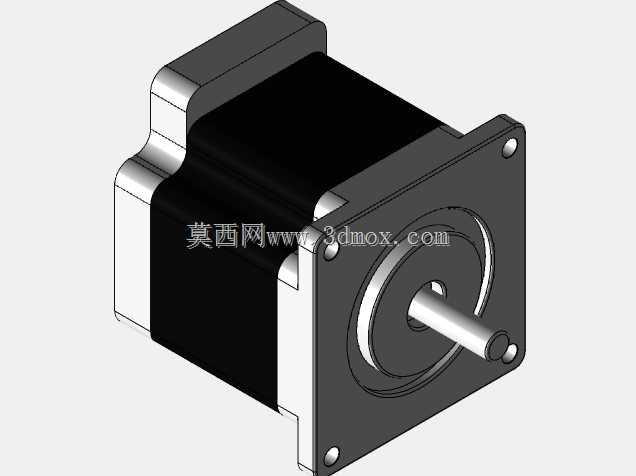

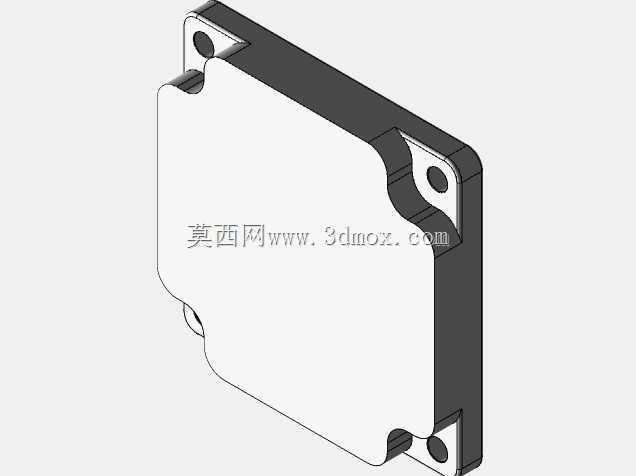

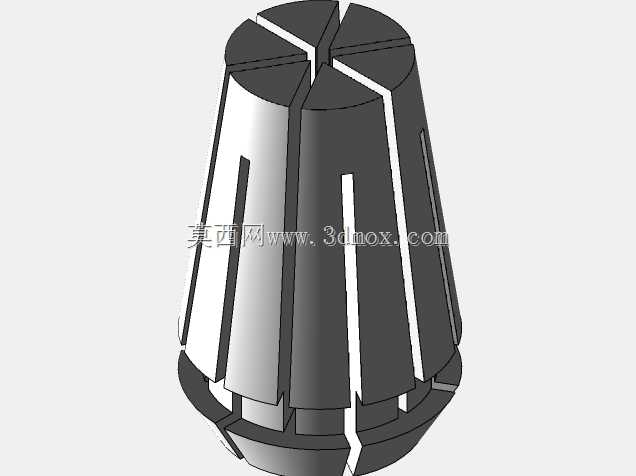

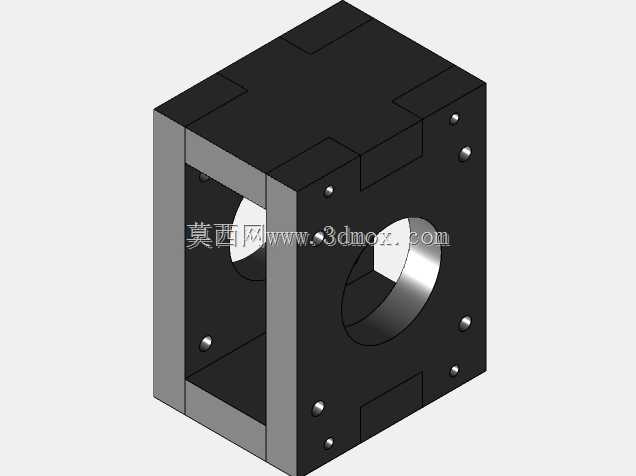

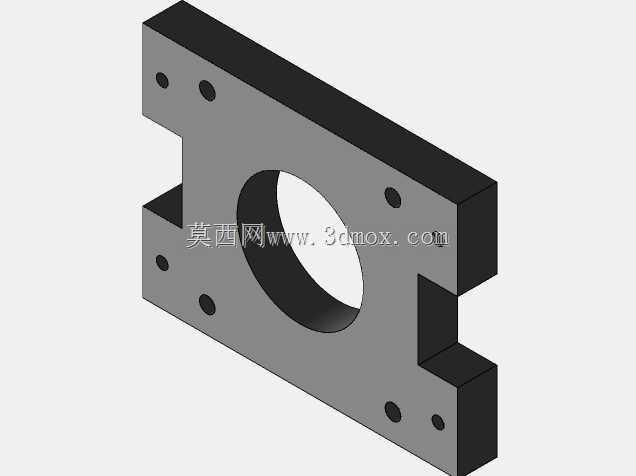

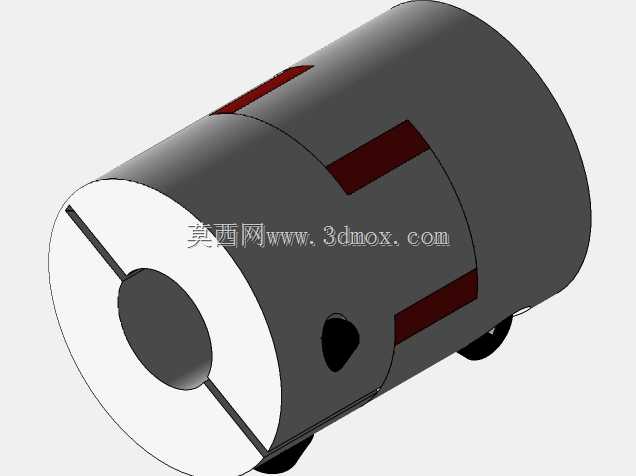

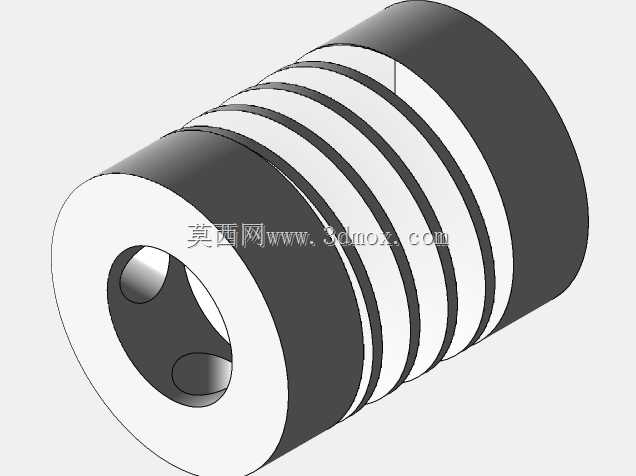

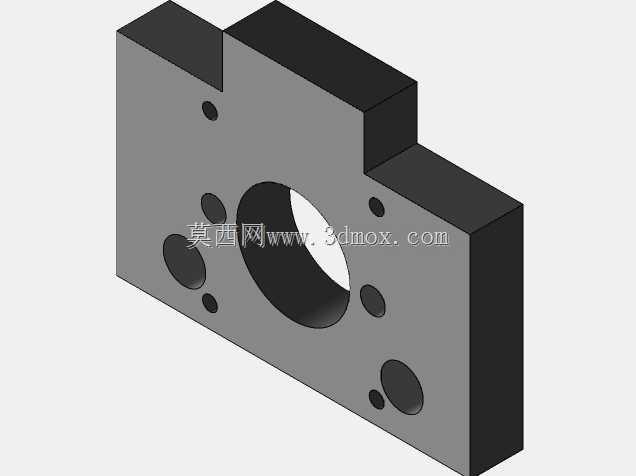

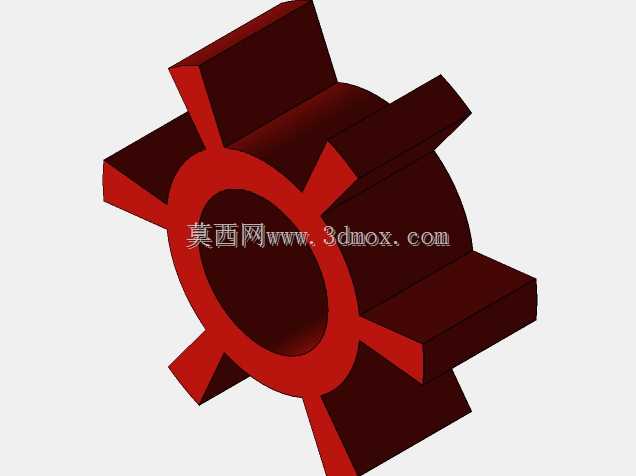

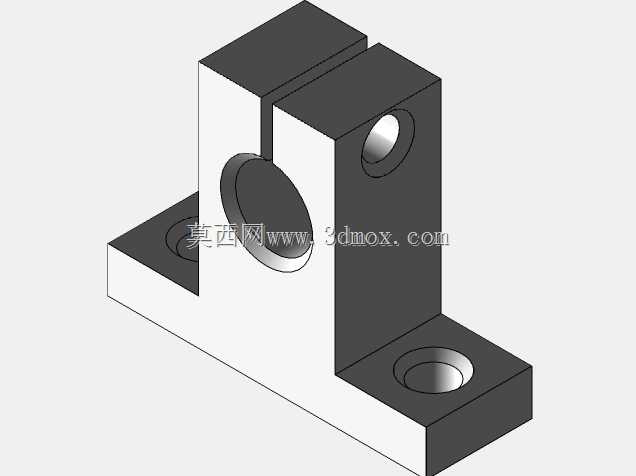

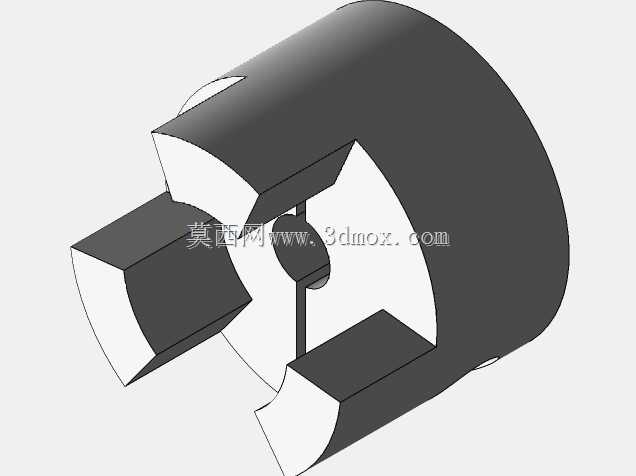

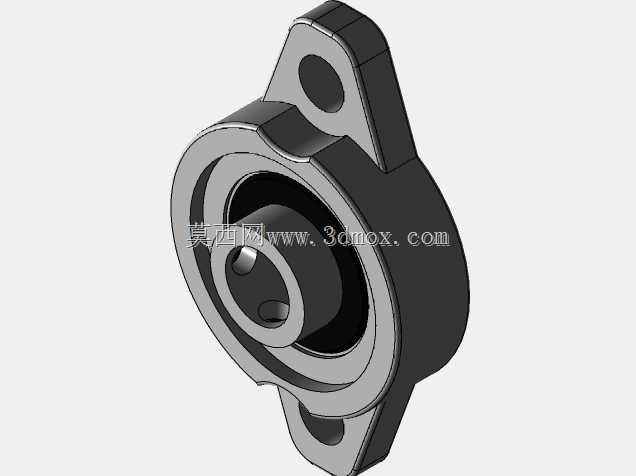

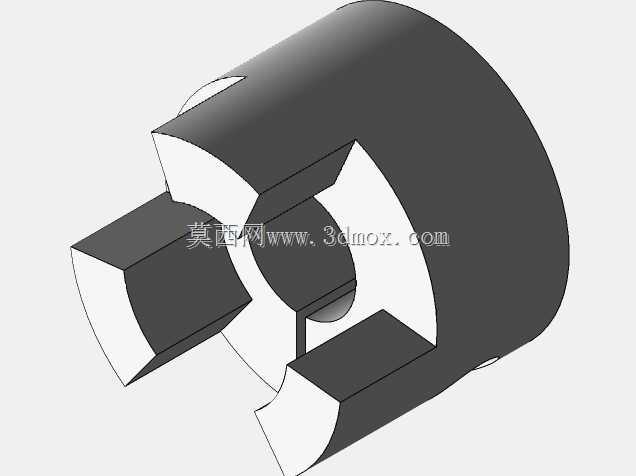

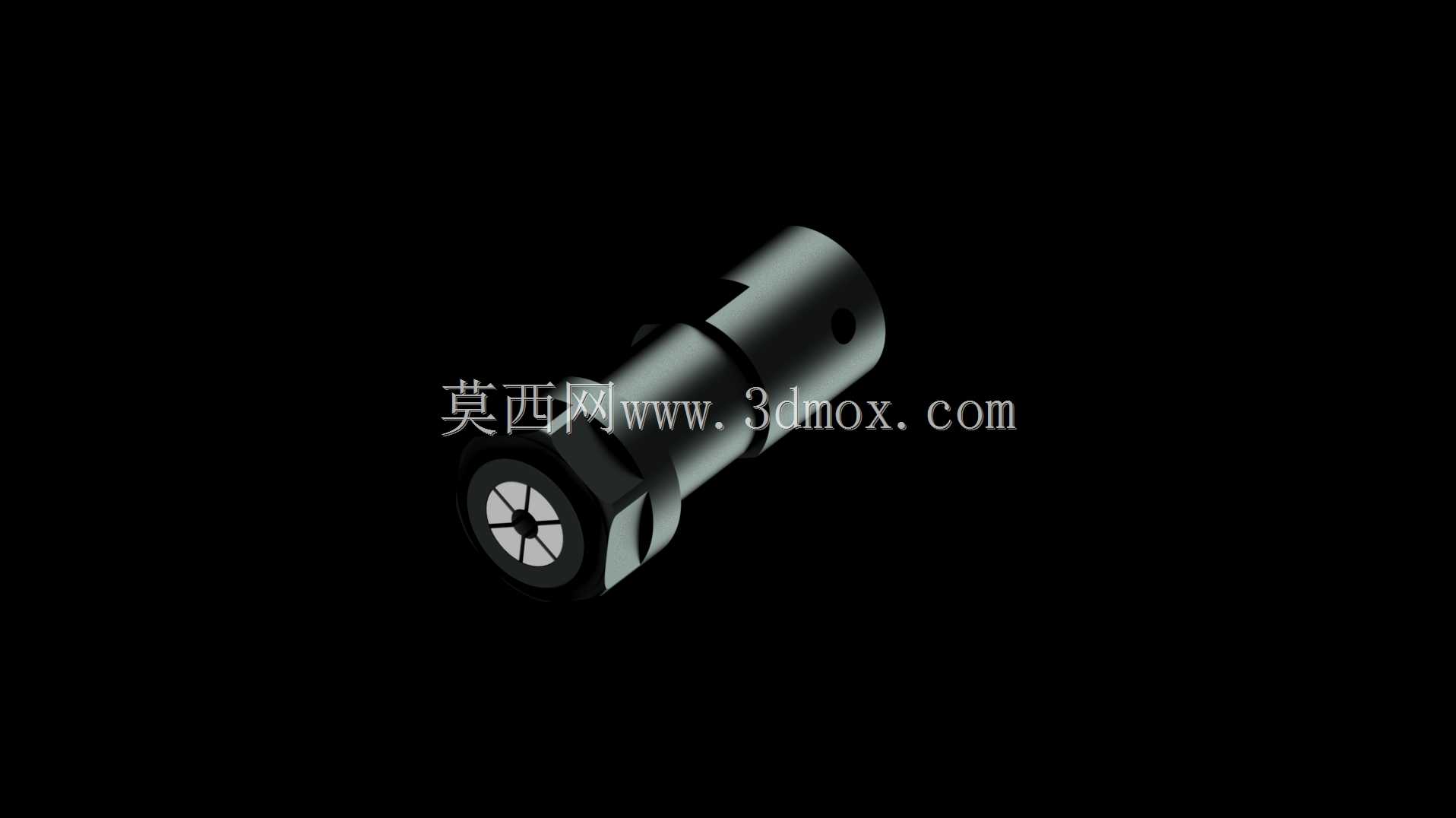

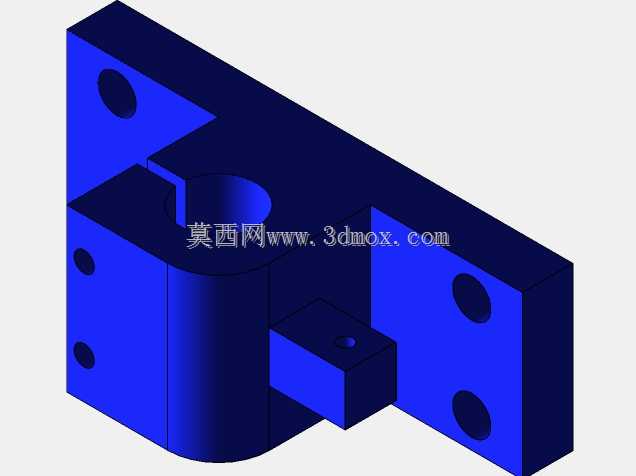

　　传动部分采用滚珠丝杠搭配线性导轨的组合，X、Y、Z三轴均设置有限位行程开关，避免超程运行造成的结构碰撞，Z轴主轴安装座预留了标准主轴装夹位，可根据加工需求更换不同功率的焊接主轴、铣削主轴，拓展设备的加工适用范围。两侧的纵向导轨采用平行度校准设计，安装时通过百分表打表调整导轨直线度，保证长行程进给时的运动精度，避免出现爬行、偏移问题。设备的走线全部采用拖链内置排布，避免运动过程中线缆拉扯、磨损，提升长期运行的可靠性。从安装边界来看，设备整体占地尺寸略大于有效加工幅面，预留了两侧传动组件、驱动电机的安装空间，放置时只需在工作台周边预留300mm以上的操作维护空间即可，无需大型设备的专用地基，适合小型加工车间、实验室、个人工坊的场地条件。

　　在引线焊接作业场景中，该设备可通过数控编程实现焊点的精准定位，长幅工作台可一次性装夹多组长条形引线排料，连续完成整排工件的焊接作业，相比手动焊接大幅提升焊点位置一致性与加工效率，同时设备的半开放结构方便操作人员随时观察加工状态，调整工件装夹位置，也便于日常清理加工产生的碎屑、焊渣。
