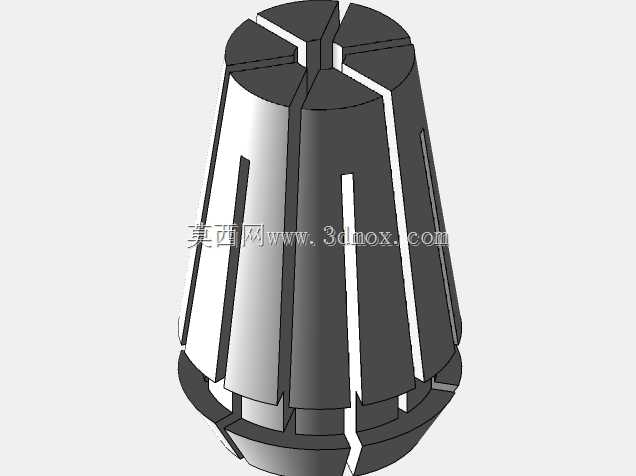

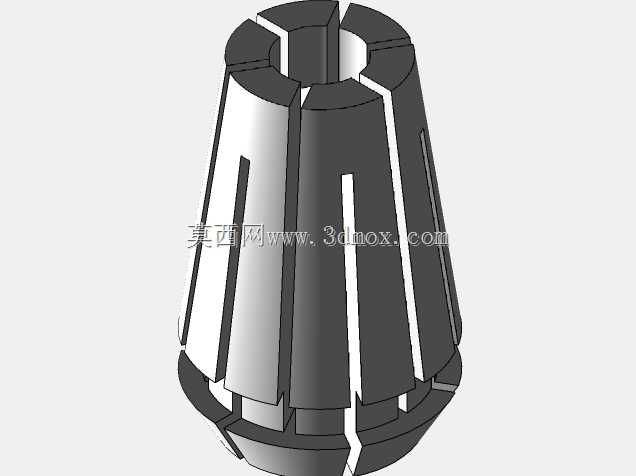

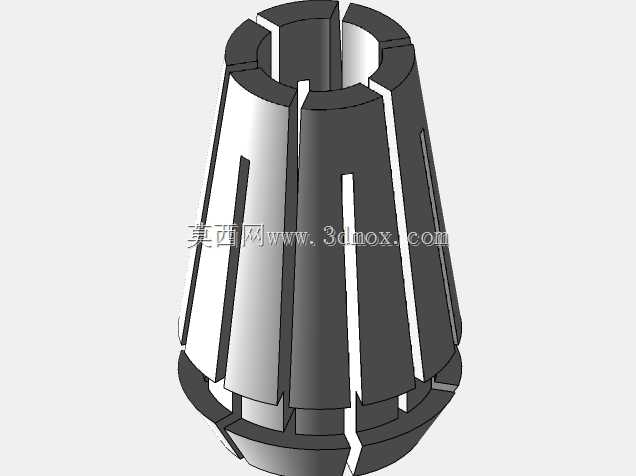

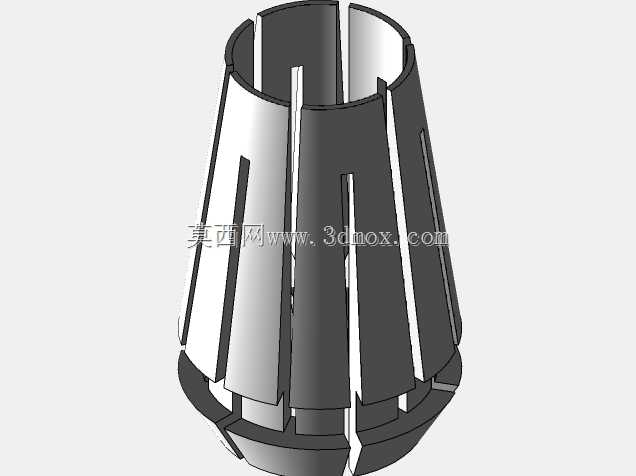

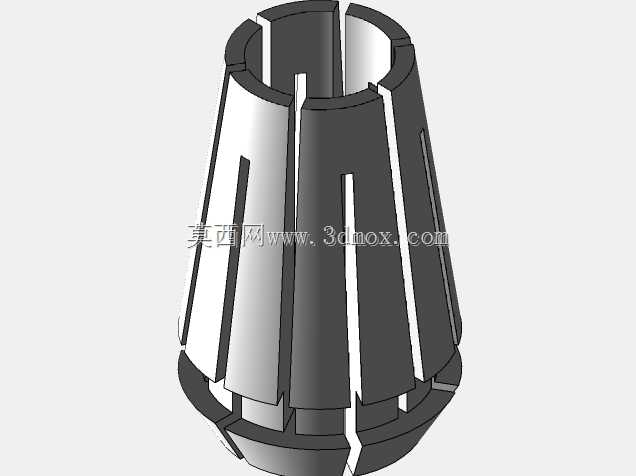

适配1-7mm夹持范围ER11弹性夹头结构

　　在数控雕刻、小型钻铣加工、精密磨削这类对刀具同轴度有较高要求的加工场景里，ER系列弹性夹头是主轴端连接刀具的核心夹紧元件，ER11作为小规格ER夹头的常用型号，主要适配小功率高速主轴的装刀需求。这款夹头的夹持覆盖范围为1-7mm，可装夹直柄铣刀、钻头、雕刻刀、丝锥等多种直柄切削刀具，依靠自身的弹性变形实现对刀具柄部的均匀抱紧，相比三爪卡盘这类装夹结构，ER夹头的夹持同轴度更高，高速旋转时的动平衡表现更优，能有效降低小直径刀具加工时的径向跳动，减少刀具崩损概率，提升加工面的光洁度。从结构设计来看，这款ER11夹头采用标准ER夹头的锥面配合结构，外锥面与主轴端的ER螺母内锥面匹配，当锁紧螺母轴向施压时，

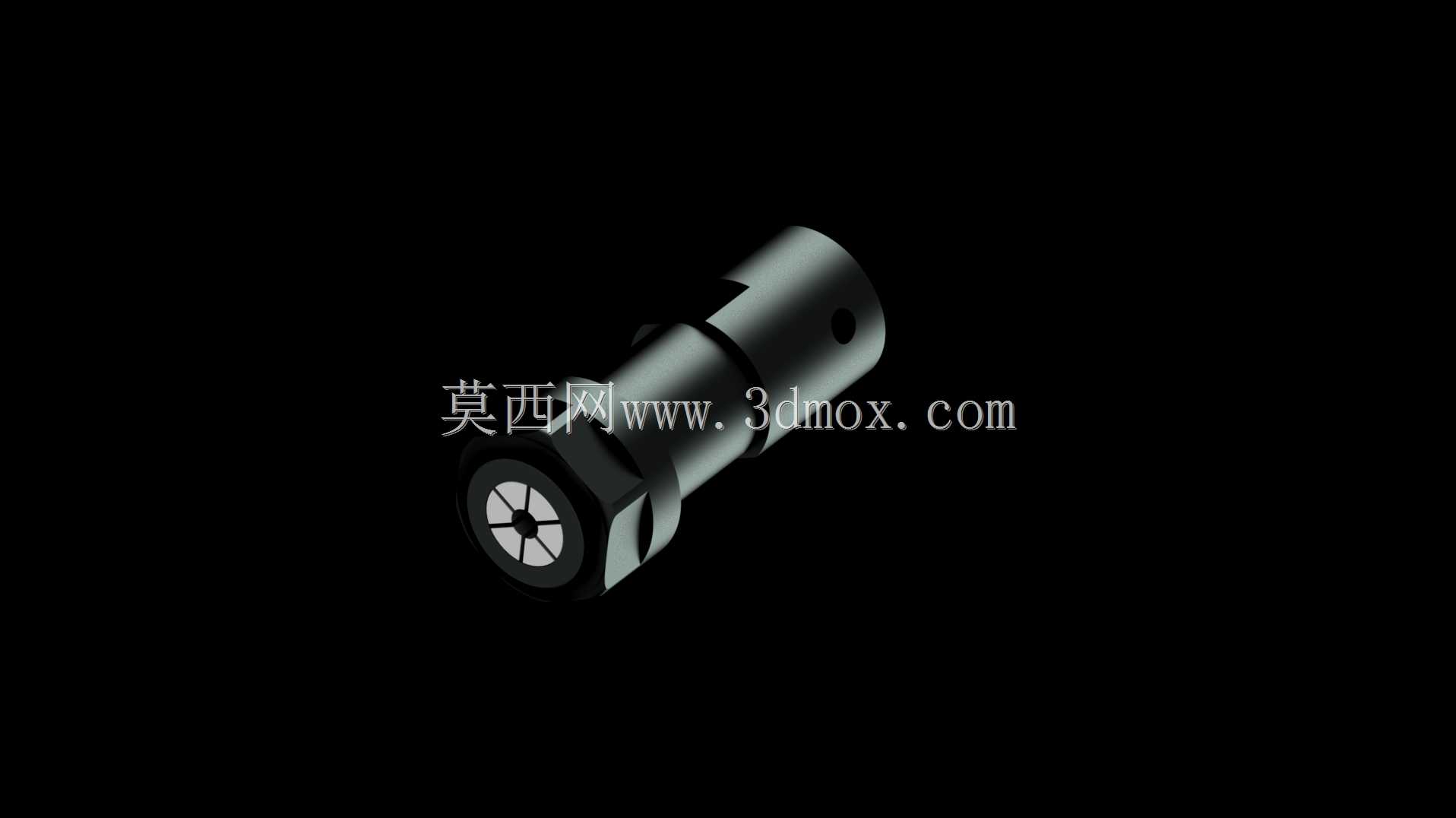

　　夹头本体沿圆周分布的弹性槽产生均匀收缩变形，将柄部公差在允许范围内的刀具牢牢抱紧。夹头本体采用合金结构钢材质，整体经过淬硬处理，弹性槽的开槽长度、槽宽分布都经过受力校核，既保证足够的收缩量覆盖1-7mm的夹持区间，又避免夹紧时应力集中导致夹头开裂，夹头内孔的夹持段做了精密研磨，保证和刀具柄部的接触面积足够，夹紧力分布均匀，不会出现夹伤刀具柄部或者夹持打滑的问题。在安装边界上，这款ER11夹头完全遵循标准ER11的外形尺寸，可直接适配所有标配ER11夹头座的主轴、延长杆，不需要额外做结构修改，安装时只需将夹头压入锁紧螺母的卡槽内，装入刀具后将螺母旋入主轴端的外螺纹，按推荐扭矩锁紧即可完成装夹，拆卸时松开螺母就能带动夹头退出，

　　换刀操作便捷，适合小批量多工序的加工场景频繁换刀需求。实际使用中，这类小规格ER夹头常应用在桌面级数控雕刻机、小型精雕机、高速钻铣主轴上，加工亚克力、PCB、软金属、小型五金零件时，能稳定夹持小直径刀具完成精密切削、钻孔、雕刻工序，夹头的自身精度直接决定了加工的尺寸精度和表面质量，建模时严格按照标准ER夹头的尺寸公差做参数化设计，锥面角度、夹持段长度、弹性槽的分布位置都和实物一致，可直接用于主轴结构的装配校核、夹头工装的设计参考，也能用于加工工艺仿真时的装配模型搭建，帮助设计人员提前验证装夹干涉、刀具伸出长度等参数，减少实际装机调试的试错成本。
