6A250V船型翘板电源开关结构设计

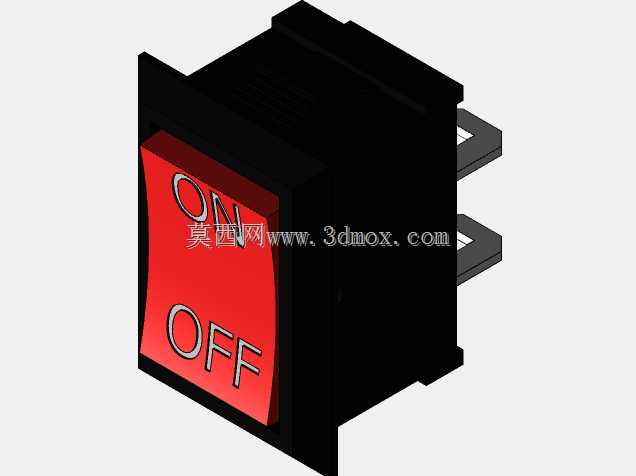

　　这款翘板式电源开关额定承载能力为6A、250VAC，属于低压控制回路里的基础通断器件，日常在小型机电设备、桌面仪器、家电控制板、工控操作面板上都能见到这类器件的身影，主要负责回路的电源通断控制，操作时通过按压翘板的两端实现触点的闭合与分断，相比旋钮式开关操作更便捷，按压反馈清晰，操作人员能直观判断当前回路的通断状态。从结构设计来看，这款开关采用嵌入式卡装结构，主体为黑色阻燃工程塑料壳体，侧面带有对称的安装卡扣，适配标准的面板开孔尺寸，安装时无需额外螺丝固定，直接将开关推入对应开孔即可依靠卡扣的张紧力完成固定，安装效率高，也便于后期维护更换。操作翘板部分采用醒目的红色配色，表面做了内凹的弧形贴合指腹的造型，按压时手感贴合不会打滑，

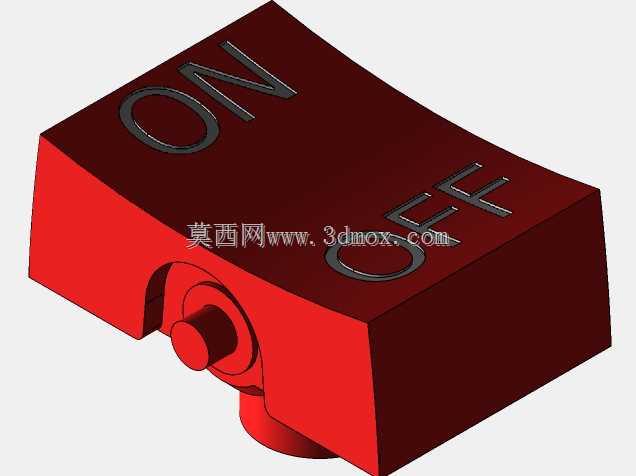

　　翘板表面模压有ON与OFF标识，无需额外粘贴标签，长期使用标识也不会磨损脱落，能避免操作人员误判通断状态。开关背部采用插片式接线端子，适配常规的6.3mm快速接线端子，接线时无需焊接，直接将压接好的端子插片推入即可完成电气连接，适合批量装配的生产线作业，能大幅缩减接线工时。在设计建模过程中，重点还原了开关的安装边界尺寸，包括面板开孔的长宽尺寸、壳体嵌入面板后的深度、背部端子的伸出长度与间距，这些尺寸直接决定了面板开孔的加工参数、内部布线的预留空间，避免装配时出现开关与面板干涉、端子与内部元器件距离不足导致的绝缘问题。同时建模时还原了翘板的摆动行程，翘板按压时的摆动角度符合实际操作的行程范围，不会出现建模时翘板与壳体干涉、

　　按压行程不足的问题。这类开关在实际选型时，除了关注额定电流电压参数，还要确认安装开孔尺寸与自身设备面板的适配性，以及端子的接线规格是否匹配内部布线的线径，避免出现载流不足、安装不上的问题。建模时对壳体的分型面、卡扣的弹性结构也做了细节还原，卡扣的厚度与张紧角度符合实际注塑件的设计参数，能真实反映卡装后的固定强度，不会出现建模时卡扣过松或过紧不符合实际装配的情况。翘板与壳体的配合间隙也按照实际产品的公差要求设置，既保证翘板摆动顺畅无卡滞，也不会出现间隙过大导致灰尘进入壳体内部的问题。
