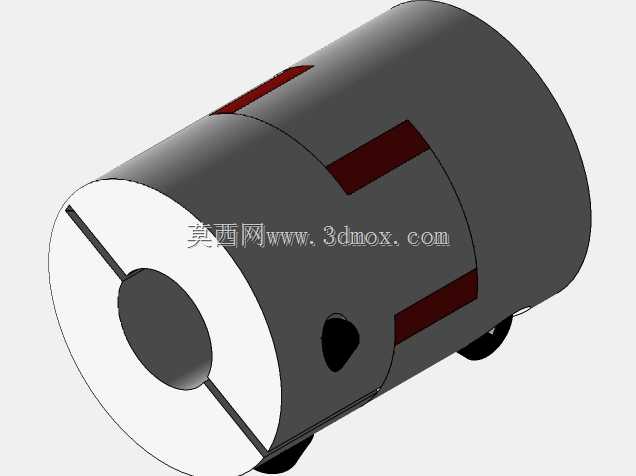

D30L40夹紧式梅花弹性联轴器结构

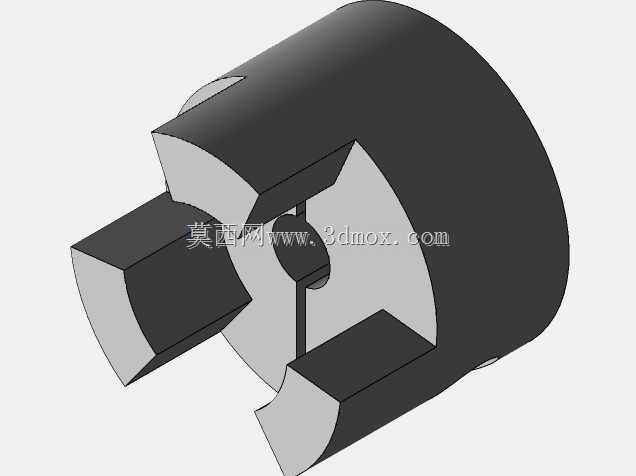

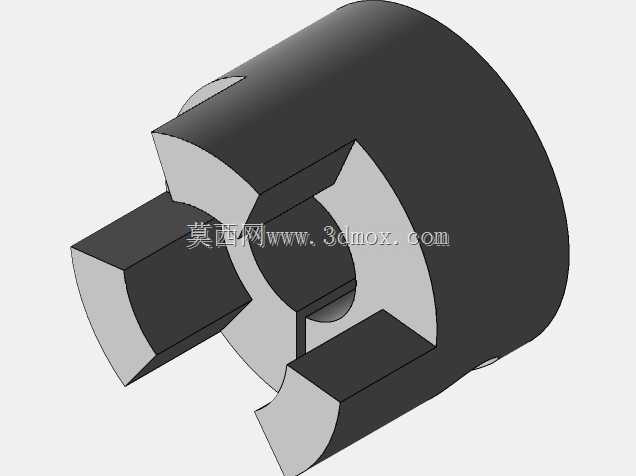

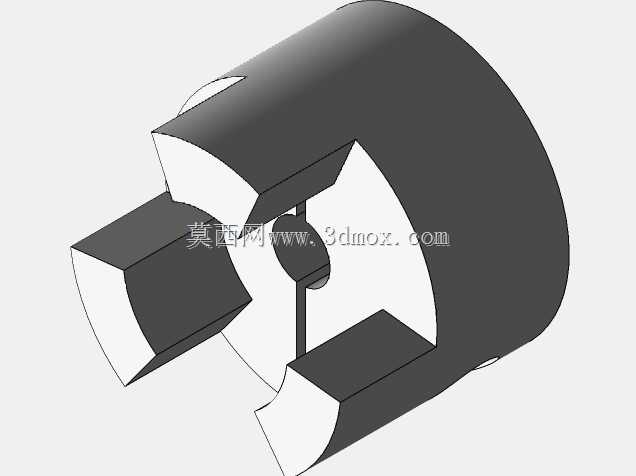

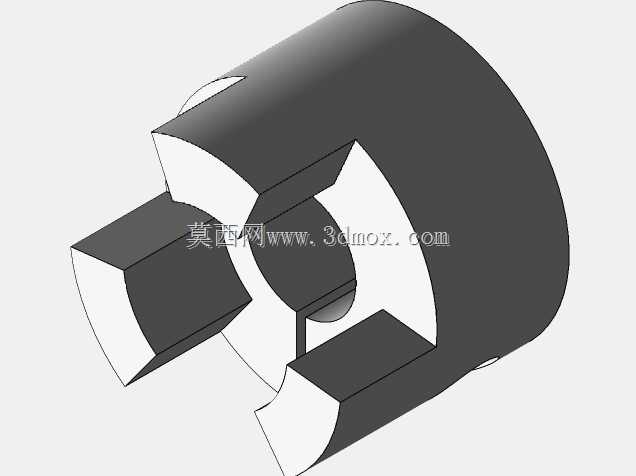

　　这款夹紧式梅花弹性联轴器，是传动系统里常用的挠性连接件，日常在步进电机、伺服电机驱动的精密传动场景中出镜率极高，不管是小型自动化模组、3D打印设备传动端，还是轻载输送机构的动力衔接位，都能见到这类结构的应用。它的核心作用是在两根轴之间传递扭矩的同时，补偿两轴安装时产生的径向、角向以及轴向偏差，避免刚性连接带来的轴系憋劲、轴承额外负载甚至断轴问题，中间的弹性梅花垫还能吸收传动过程中的小幅振动，降低传动噪音，提升整套传动机构的运行平稳性。从结构设计来看，这款联轴器采用两端夹紧式锁紧结构，轴孔端开有贯通的夹紧缝，搭配锁紧螺钉即可抱紧对应直径的输出轴与从动轴，相比顶丝式固定结构，夹紧式的锁紧接触面更大，锁紧力分布更均匀，

　　不会在轴表面留下顶丝压痕，也更适合正反转频繁、启动停止频次高的伺服、步进传动场景，能有效避免长期运行后轴与联轴器之间出现打滑空转的问题。外形尺寸上，这款联轴器外径为30mm，总长度40mm，适配的轴径规格包含6.35mm与12mm，安装时需要注意预留足够的径向操作空间，锁紧螺钉的拧紧力矩要符合对应规格螺钉的力矩要求，避免力矩过大夹裂联轴器本体，或是力矩不足导致锁紧失效。设计这类联轴器三维模型时，首先要明确两端轴孔的公差配合，通常夹紧式联轴器的轴孔公差会选略小于标称轴径的过渡配合，保证夹紧后有足够的抱紧力；其次要核算夹紧缝的宽度，缝宽过大会导致夹紧行程不足无法抱紧轴，缝宽过小则会让夹紧应力过于集中，

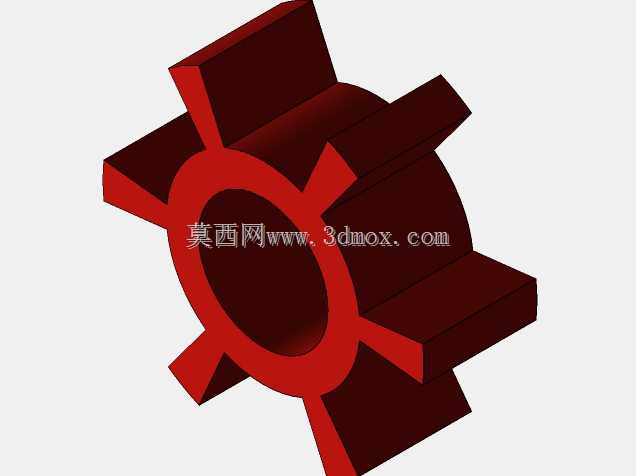

　　反复拆装后容易在缝的根部产生疲劳裂纹；中间的梅花垫安装槽尺寸要和弹性垫的尺寸匹配，既要保证弹性垫能顺利装入，又要避免间隙过大导致传动回差超标，影响精密传动的定位精度。在实际选型应用中，还要根据传递的额定扭矩、最高运行转速来核对这款联轴器的参数是否匹配工况，不能仅凭轴径尺寸直接选用，比如高速运行场景下还要考虑联轴器的动平衡等级，避免高速转动时产生额外振动；如果是有油污、腐蚀介质的应用场景，还要确认联轴器本体材质和弹性垫材质的耐介质性能，普通铝合金本体搭配聚氨酯梅花垫的常规配置，适合大多数常规工业环境的轻载精密传动场景。
