20系列欧标V槽工业铝挤型材截面结构

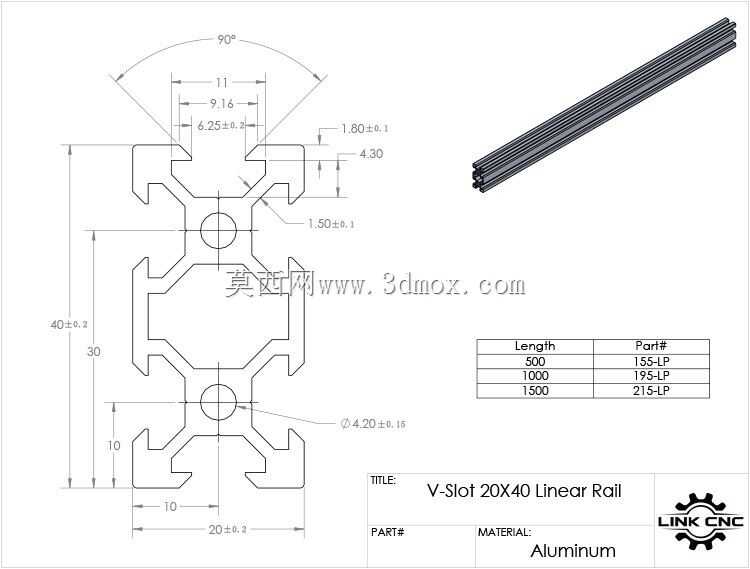

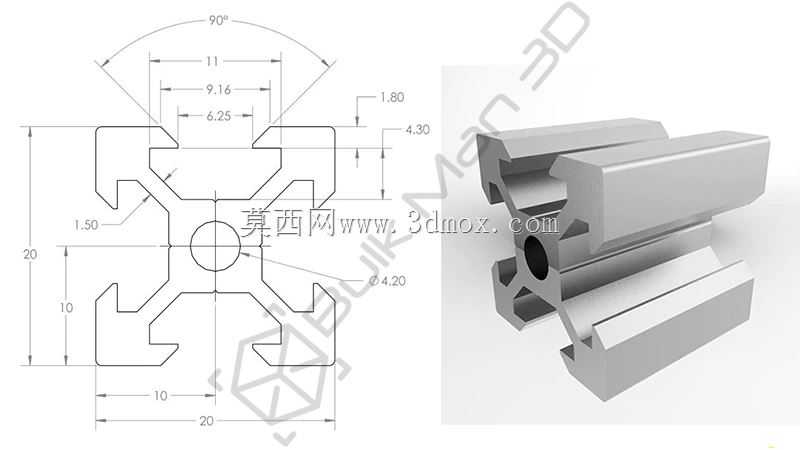

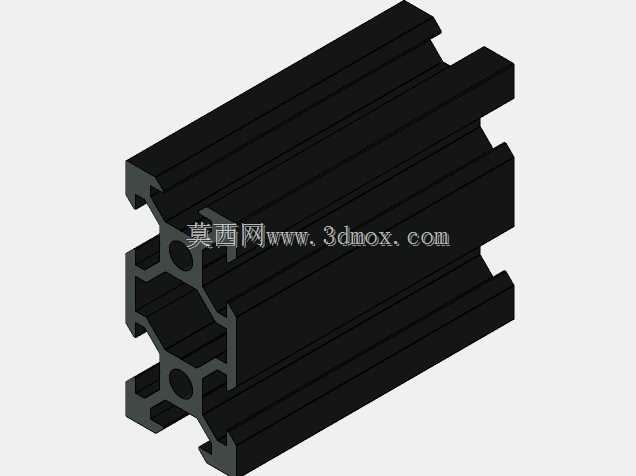

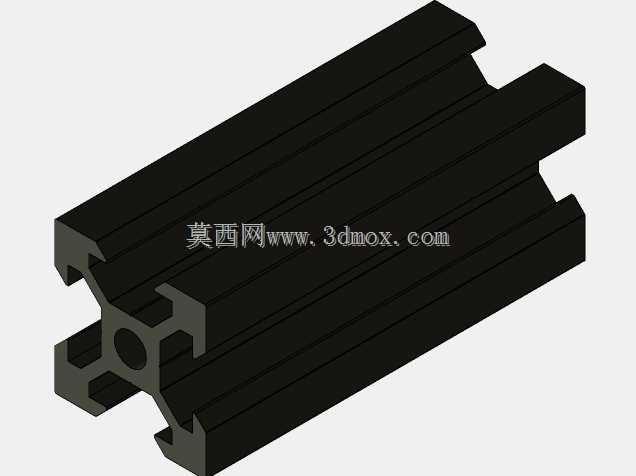

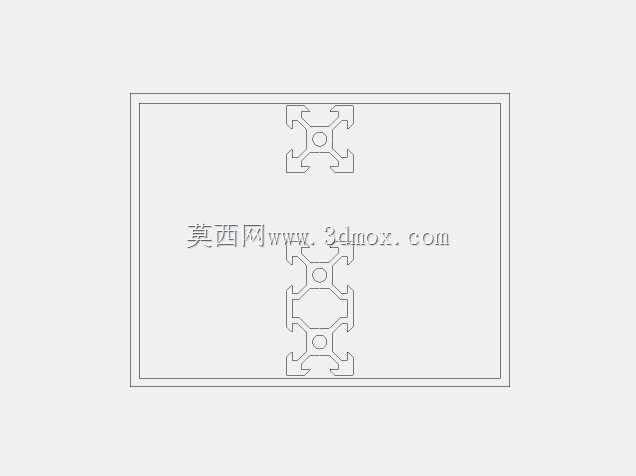

　　这款V槽铝型材是轻量化设备框架搭建场景中常用的基础构件，区别于普通平槽工业铝，其自带的90度V型导向槽可直接配合V型滚轮实现无额外导轨的直线运动承载，省去了外置导轨安装的对齐工序，在小型自动化送料机构、桌面级检测设备、3D打印运动轴、通讯设备安装机架这类对安装空间有严格限制的场景中应用十分广泛。从截面设计来看，型材整体外轮廓为20mm×20mm正方形，四个端面均开设对称V型槽，槽口开口宽度6.25mm，槽底到型材外端面的深度为4.3mm，槽口边缘预留1.8mm的平直定位边，可直接嵌入T型螺母实现外置附件的快速固定，无需在型材表面额外打孔攻丝。型材中心设置直径4.2mm的通孔，既可以作为穿线通道走弱电线路，

　　也能穿入圆钢提升整根型材的抗弯强度，应对大跨度框架的承重需求。四个V槽的对称度公差控制在0.1mm以内，保证滚轮在槽内滚动时不会出现卡顿、偏磨的问题，槽面的粗糙度要求达到Ra1.6，降低滚轮运行的摩擦阻力，延长运动组件的使用寿命。型材壁厚设计兼顾了轻量化与结构强度，非槽位的实体壁厚1.5mm，单米重量控制在合理区间，既不会因为过重增加设备整体负载，也能满足常规静态框架每米15kg的承重要求。安装适配性上，这款型材可与同系列20规格的角码、端盖、连接板、脚轮等标准配件完全兼容，框架搭建时只需通过端面攻丝或者内置角槽连接件即可完成拼接，拼接后的框架平面度可控制在0.2mm每米范围内，满足通讯设备机架、小型实验装置的安装精度要求。

　　在运动场景使用时，V槽的角度设计可自动补偿滚轮安装时的微小角度偏差，避免因为安装误差导致的运动阻力增大，同时槽型的结构可以让运行过程中产生的碎屑自然掉落，不会积存在槽内影响运动顺畅度，相比普通直线导轨的防护要求更低，适合多粉尘的车间生产环境使用。设计阶段特意将四个槽型做完全对称处理，不管是水平安装、垂直安装还是倾斜布置，都能保证受力均匀，不会出现单侧应力集中导致的型材变形，中心孔的位置也经过受力仿真验证，在承受垂直于型材长度方向的载荷时，应力分布均匀，不会出现局部断裂的风险。
