户外环境洁净室配套垃圾存储箱设计

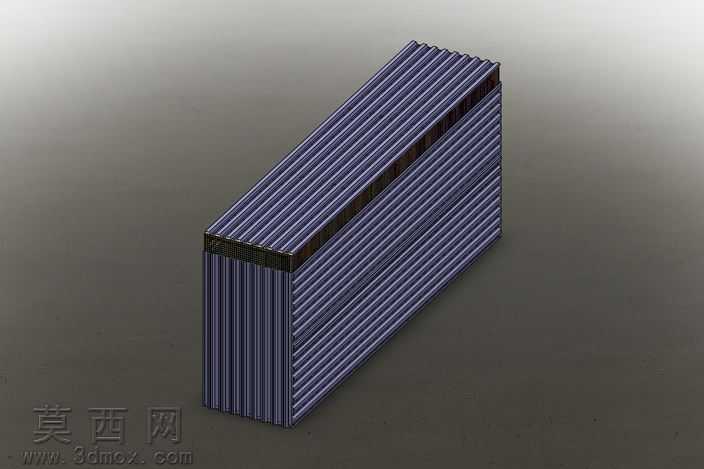

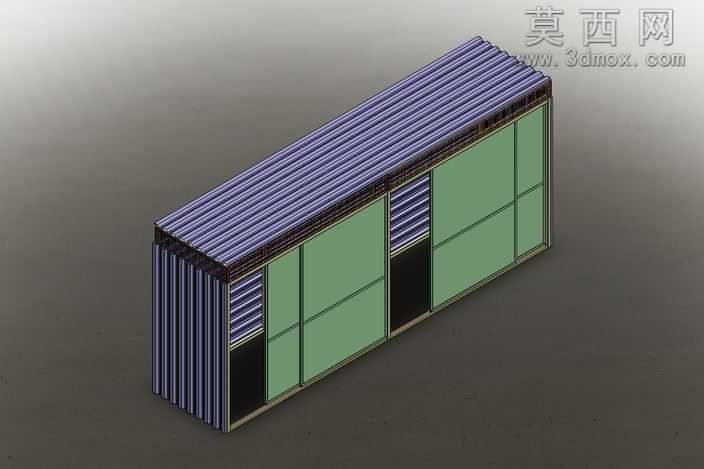

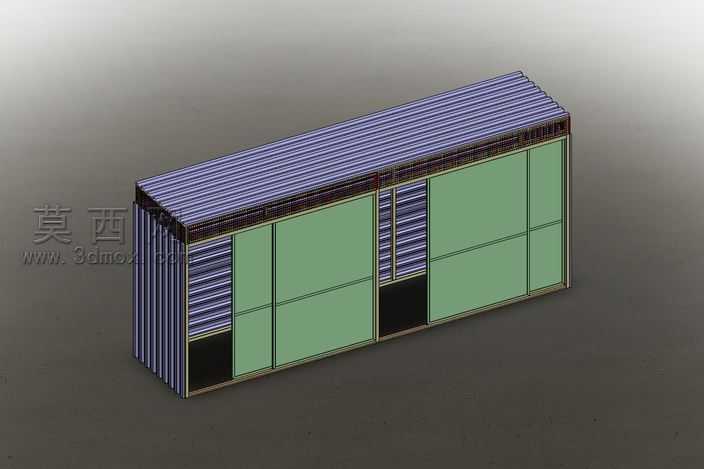

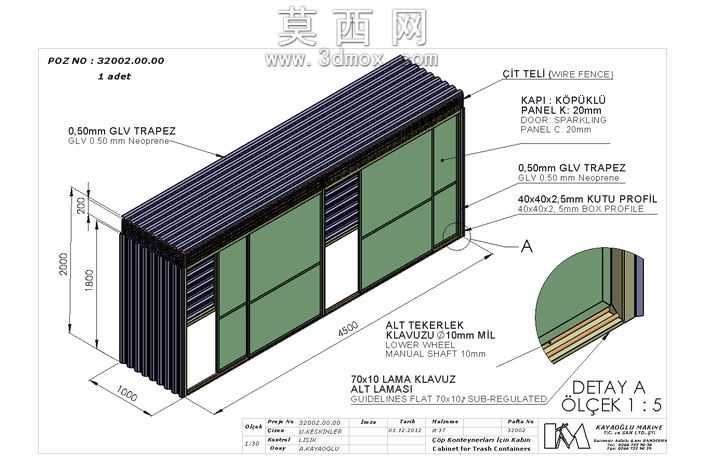

本作品为适配环境洁净室使用的垃圾存储箱体三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械制图投影规范，同步完成了工程视图标注与三维实体的双向关联，所有尺寸参数均可通过特征树直接编辑调整，适配不同场地的定制化尺寸需求。模型整体为长方体落地式结构，主体框架采用40x40x2.5mm的方管型材搭建，框架连接处做了满焊工艺的结构预留，保证箱体整体的抗形变能力与结构稳定性，可适配户外长期放置的使用场景。箱体围护结构采用双层复合设计，外层为0.5mm厚的GLV梯形波纹防护层，内层搭配0.5mm厚的氯丁橡胶密封垫层，可有效阻隔异味散溢、阻挡外部雨水与灰尘侵入，满足洁净室周边的卫生防护要求。箱体正面设置多扇封闭门板，门板采用20mm厚的夹芯面板制作，配套专用密封门框结构，门板开合处预留了五金件安装位，可适配锁具、铰链等标准配件的装配，门板旁预留了垃圾投放口的结构位置，可根据使用需求调整投放口尺寸与开合方式。箱体顶部采用钢丝围网做加高防护，可防止轻质垃圾被风吹散，同时避免杂物落入箱体顶部造成积污。底部预留了直径10mm的手动调节脚轮安装位，搭配导向限位结构，既可以方便箱体整体移动调整位置，也可以在固定放置时锁定脚轮避免滑移。建模过程中对所有板材做了厚度方向的实体建模，没有采用片体假厚度的简化处理，所有型材的截面轮廓都严格对应国标型材参数，装配体中保留了完整的配合约束关系，可直接生成爆炸视图用于装配指导，也可以导出工程图用于生产下料。渲染阶段对不同材质做了区分设置，金属框架做了哑光深灰喷塑的材质表现，波纹围护层做了深黑色耐候涂层的质感调整，门板采用哑光绿色环保面板材质，密封胶条做了哑光黑色橡胶质感表现，标注引线与视图符号严格遵循机械制图标准，整体模型结构完整，细节到位，可直接用于环卫设施方案展示、生产加工参考以及洁净室配套设施的布局规划使用。
