甲比式门框架连接结构三维设计

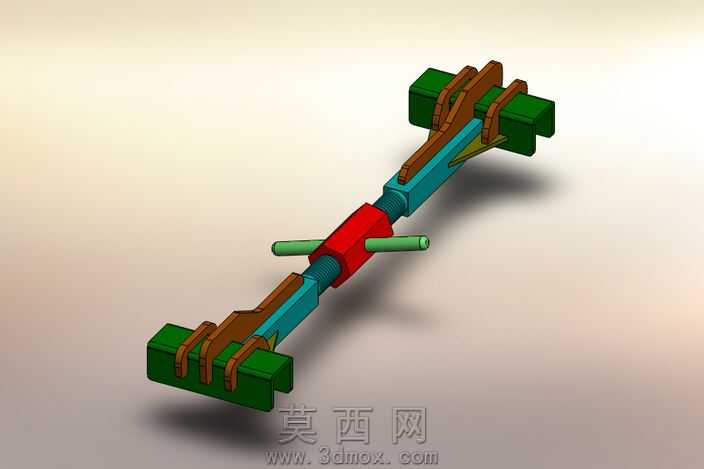

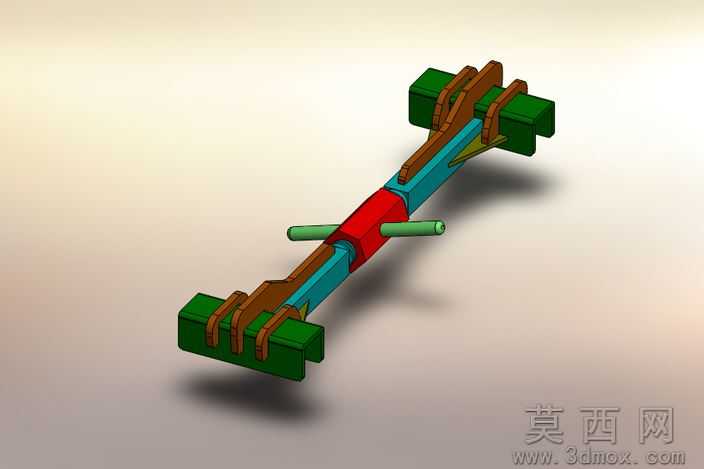

本作品为门框架连接结构的三维设计成果，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械结构设计的装配逻辑，对各组成部件进行独立建模后通过标准配合关系完成总装，确保各部件间的装配间隙、运动干涉均经过校验，符合实际生产装配的精度要求。渲染阶段采用实体渲染模式，对不同功能部件赋予差异化材质：两端的门体连接基座采用深绿色哑光工程塑料材质，模拟实际使用中高强度耐磨基座的质感；中间的纵向支撑梁采用青蓝色金属烤漆材质，还原金属构件的表面光泽与硬度质感；中部的红色锁紧套采用亮面红色工程塑料材质，突出锁紧调节部件的视觉辨识度；横向的操作杆采用绿色哑光圆柱材质，匹配操作部件的防滑握持质感；棕色的卡扣连接件采用棕褐色铸钢材质，体现卡扣部件的高强度紧固属性。结构设计上采用对称式布局，两端设置对称的门体卡接结构，通过多组卡扣实现与门体端部的稳固连接，中间纵向设置双梁叠加的支撑结构，兼顾结构强度与整体轻量化，中部设置可滑动的锁紧套结构，配合横向操作杆可实现框架的锁紧与松脱调节，能够适配不同宽度的门体安装需求，卡扣与基座之间设置定位凸台，确保装配时的定位精度，避免安装错位。设计思路围绕门框架的快装快拆需求展开，摒弃传统螺栓连接的复杂安装流程，采用卡扣加锁紧套的组合结构，无需额外工具即可完成框架与门体的组装拆卸，各部件均采用等壁厚设计，既满足注塑或压铸成型的工艺要求，又能在保证结构强度的前提下减少材料消耗，降低生产成本，整体结构无尖锐棱角，所有边角均做圆角过渡处理，符合日常使用的安全要求，各运动部件的行程均经过合理限位，避免操作过程中出现部件脱落或过度滑动的问题，可直接用于门体快装框架的结构参考、生产试制或教学演示使用。
