圆筒表面焊缝磨削专用研磨机结构设计

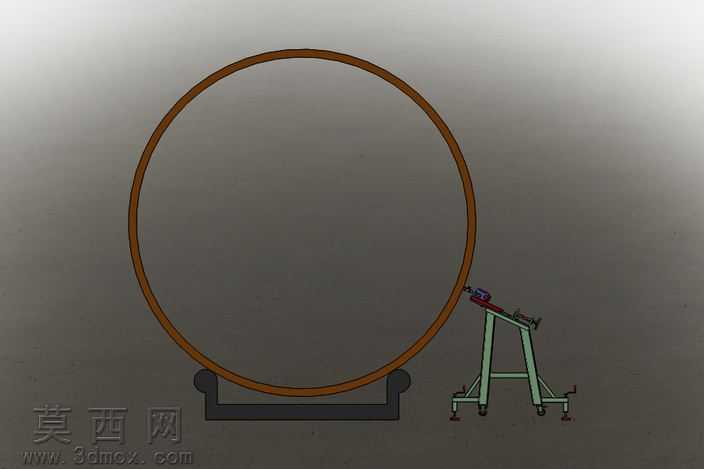

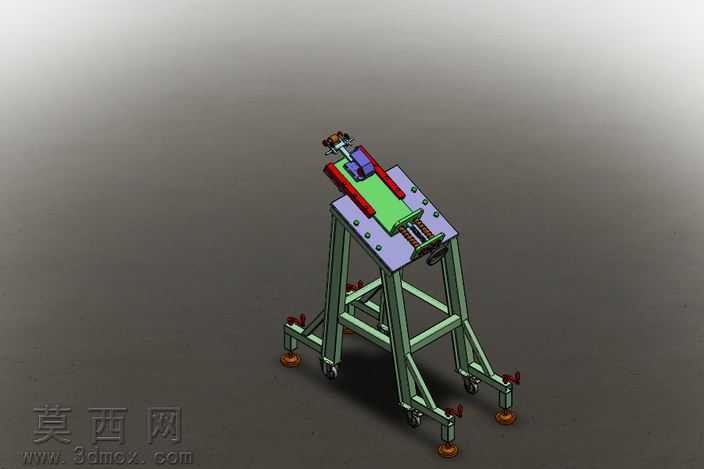

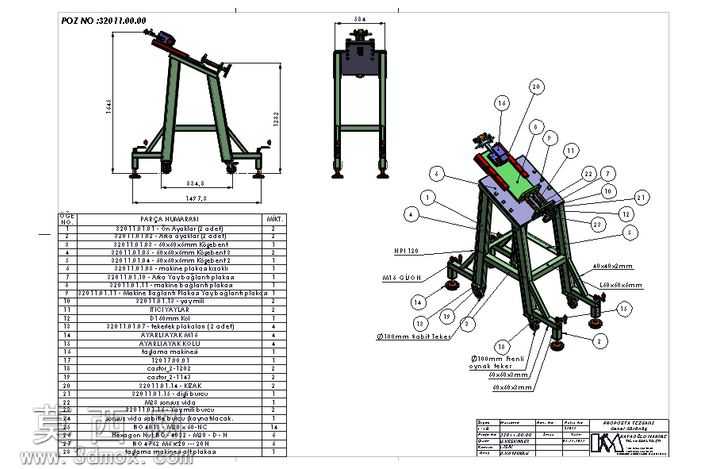

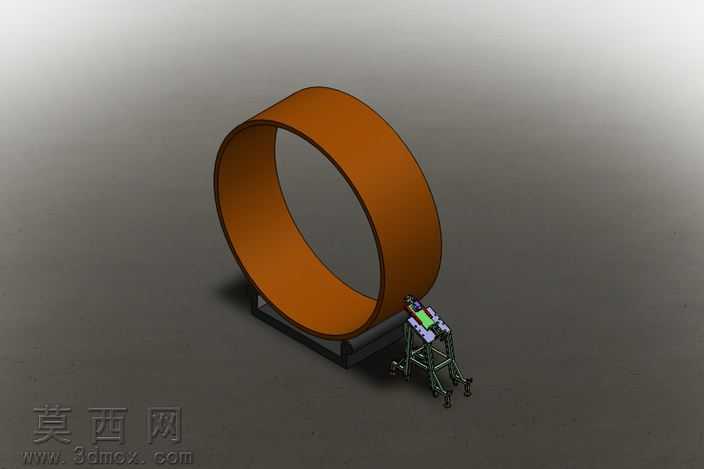

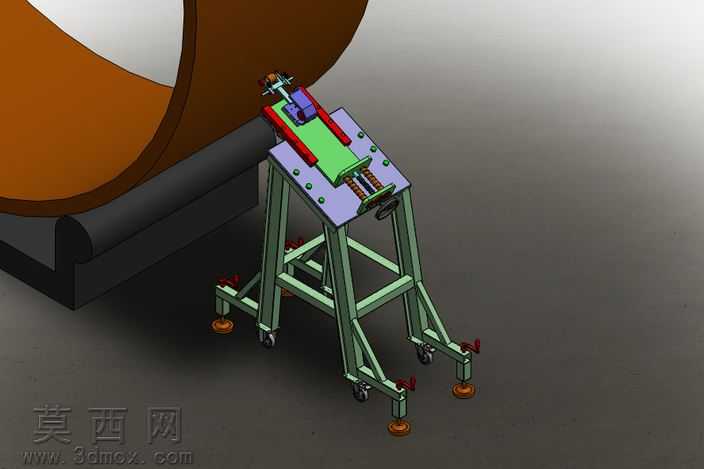

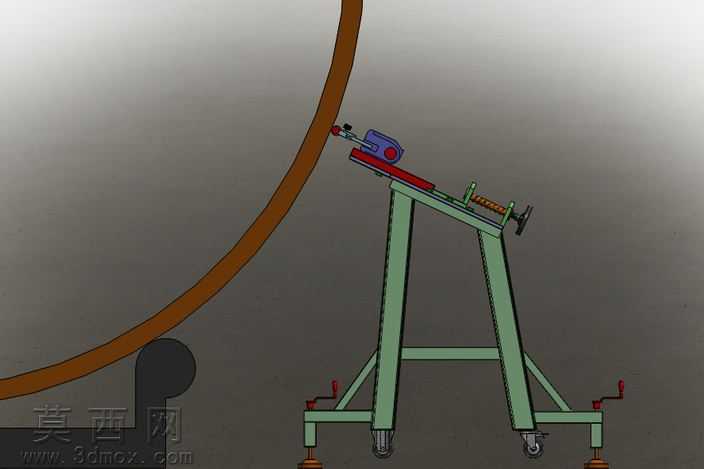

本模型为针对焊接后圆筒表面磨床磨削工序设计的专用研磨设备，整体采用三维参数化建模完成，所有零部件均按照实际机械加工装配逻辑搭建，完整还原了设备的真实结构与功能布局。设备主体采用方管焊接式机架结构，建模过程中对机架的型材截面、焊接连接位置做了精准还原，机架底部配置可调节支撑脚轮与固定脚杯，既满足设备工位转移的移动需求，也可在作业时调整水平度并锁止固定，保障磨削作业的稳定性。上部作业平台采用加厚钢板作为安装基体，平台上设置有可调节的工件夹持定位结构，搭配带弹性缓冲的进给导向组件，能够适配不同直径规格的圆筒类工件装夹需求，磨削执行组件安装在平台的滑动导轨副上，可沿圆筒轴向做平稳进给运动，配合可调整角度的磨头安装座，能够精准贴合圆筒曲面完成焊缝余高的磨削去除作业。建模阶段对设备的传动结构做了详细拆解，包括进给手轮、传动丝杆、复位弹簧、锁紧机构等细节零件均单独建模并完成装配约束，可直观演示设备的进给调节、工件装夹、磨削作业的完整动作逻辑。渲染阶段针对不同零部件赋予了对应材质：机架部分采用喷塑绿色金属材质，作业平台采用发蓝处理的钢板材质，传动丝杆、紧固件采用镀锌光亮金属材质，磨头组件部分采用工程塑料与硬质合金结合的材质表现，脚轮采用橡胶与金属结合的材质，整体渲染效果贴近真实工业设备的视觉质感，清晰区分不同功能部件的材质差异。设计思路围绕焊接后圆筒表面的焊缝处理需求展开，针对传统通用磨床适配大型圆筒曲面加工难度大、焊缝余高去除效率低的痛点，采用小型化可移动的专机设计，设备可灵活移动至圆筒工件旁开展作业，无需吊装大型工件至通用机床工位，大幅降低了大型圆筒类工件焊后表面处理的作业难度，同时通过可调式的装夹与进给结构，保障磨削过程中磨头与圆筒曲面的贴合度，有效提升焊缝磨削的表面质量，避免过度磨削损伤工件基体，整体结构紧凑，操作维护便捷，适配车间现场的焊后打磨工序使用需求。
