工业设备配套带梯护栏操作检修平台

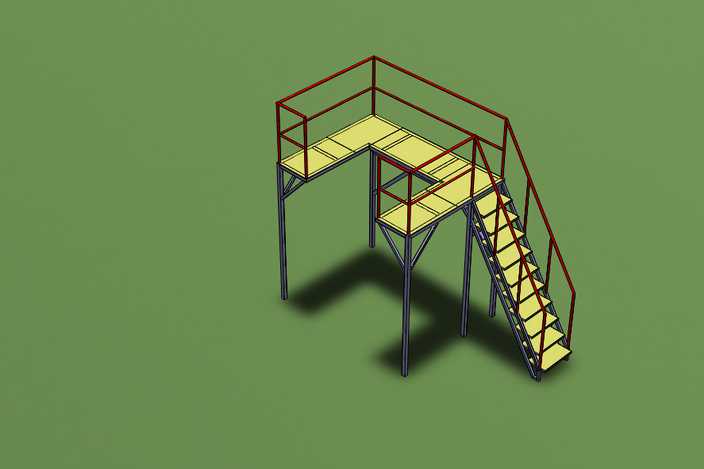

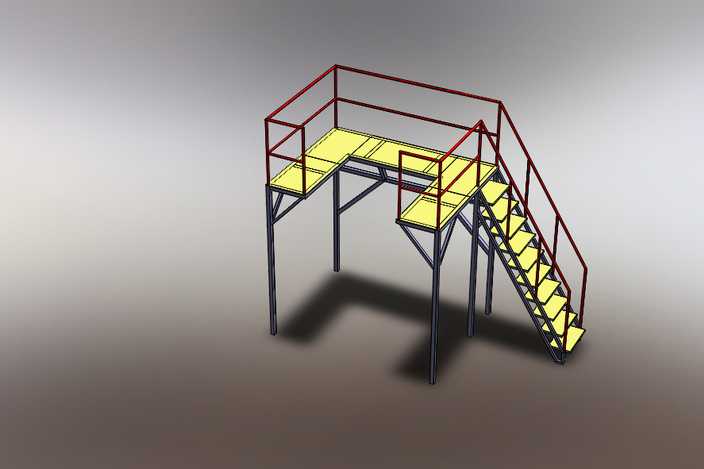

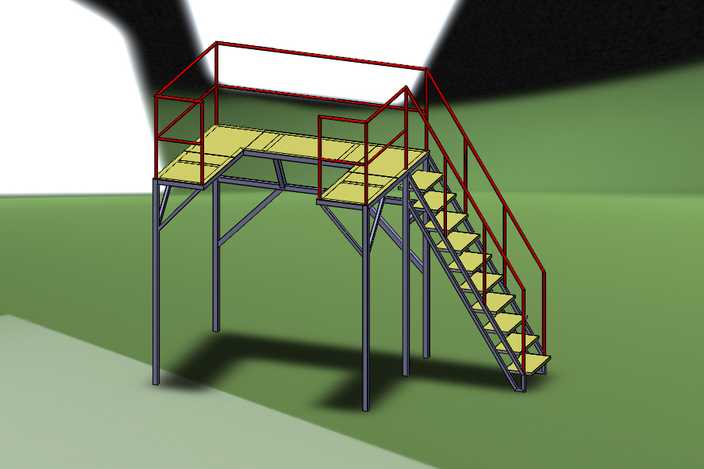

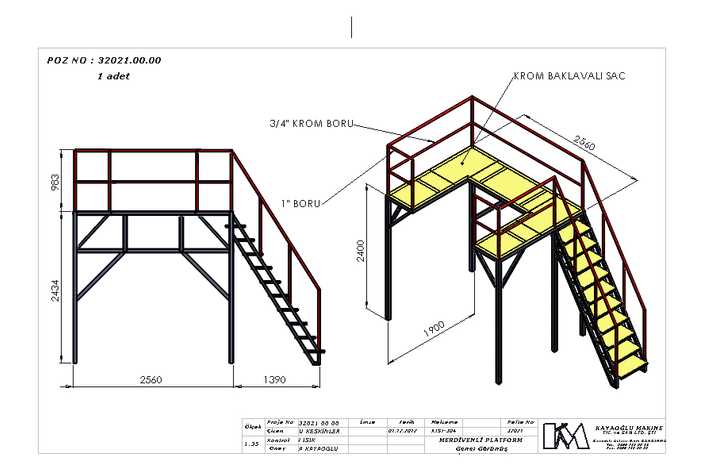

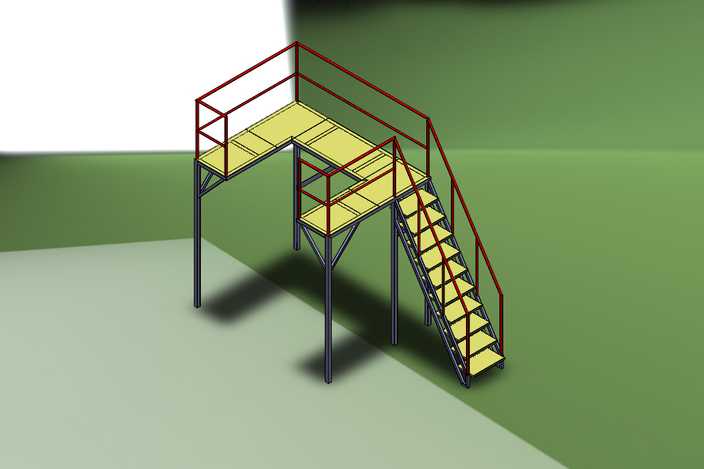

本作品为适配工业生产现场设备操作、检修需求设计的钢结构操作平台，整体采用三维参数化建模完成，建模过程中严格遵循工业梯台设计的安全规范与人体工程学要求，对每一处结构尺寸做了精准约束。模型搭建从整体框架定位开始，先确定平台的整体轮廓——为适配设备旁的避让需求，平台台面采用L型布局，可完美贴合设备周边的空余空间，最大化利用生产现场的有限作业区域。主体支撑结构采用方钢型材作为立柱，根据平台的承重载荷要求均匀布置立柱点位，每根立柱底部预留了与地面锚固的安装结构，保证平台整体的抗倾覆稳定性；台面框架采用型钢焊接成型的格栅支撑结构，台面铺设防滑花纹钢板，在保障承重能力的同时减轻平台整体自重，花纹钢板的防滑纹理在建模时通过纹理映射还原，模拟真实板材的防滑质感。平台临边全部设置符合安全高度要求的防护栏杆，栏杆采用圆钢与方钢组合结构，上下设置两道横杆，中间加密防护横杆间距，避免作业人员意外跌落，栏杆表面做了防锈涂装的材质区分，还原工业现场常用的红丹防锈漆视觉效果。配套的斜梯与平台主体做一体化建模设计，梯段坡度符合工业梯台的通行舒适角度，踏步采用防滑踏步板，每级踏步的高度、深度统一，梯段两侧同步设置与平台护栏连贯的扶手，扶手从梯段底部一直延伸至平台入口处，保证通行全程的防护连续性，梯段底部同样设置落地支撑，分散梯段的承重载荷。渲染阶段采用工业产品常用的影棚布光方式，通过主光源打出结构的明暗层次，辅助光源补全暗部细节，清晰呈现平台各部分的连接结构、型材截面与材质差异，金属构件的哑光漆面质感、踏步板的防滑纹理、支撑结构的焊接节点都做了细致的材质表现，完整还原钢结构工业平台的真实外观。设计过程中充分考虑了平台的拆装运输便利性，各构件的连接节点采用标准化的栓接结构设计，既方便现场组装，也便于后期根据设备调整需求做局部改造，平台的台面高度根据对应设备的操作面高度做了适配，保证作业人员站立在台面上时，能够以舒适的姿态完成设备操作、日常巡检与维护检修作业，避免长期弯腰或抬手操作带来的职业疲劳，整体结构兼顾了安全性、实用性与现场适配性。
