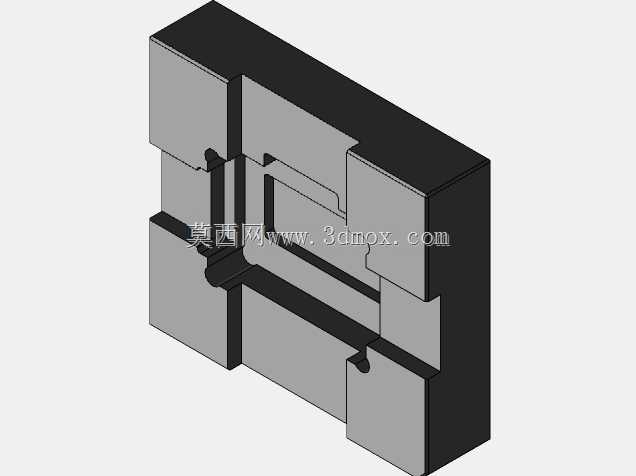

NX CAM2.5轴铣削凹凸拼接工装结构

　　该结构面向2.5轴铣削加工场景设计，适配立式加工中心常规装夹工位，整体采用方块式基体布局，外轮廓规整无外伸悬臂结构，可直接通过平口钳夹持完成全工序加工，无需定制专用夹具，适配多数中小规格机床的工作台行程范围，安装时无需额外避让主轴干涉区域，对刀基准可直接选取基体相邻垂直面，降低现场装夹找正的时间成本。结构核心采用多组凹凸榫卯配合特征，相邻拼接面设置对称分布的凸台与凹槽，配合间隙控制在铣削加工常规公差带内，可实现多块基体的无紧固件快速拼接，拼接后整体平面度可满足工装定位基准要求，适用于小型零件加工的组合式工装底座搭建，也可作为2.5轴铣削编程的教学实训案例，帮助编程人员掌握分层铣削、轮廓走刀、残料清理的参数设置逻辑。

　　设计阶段优先考虑2.5轴加工的工艺可达性，所有特征均采用垂直于Z轴的平面与侧壁结构，无倒扣、斜向曲面等需要多轴联动加工的特征，走刀路径可完全通过平面铣、型腔铣工序完成，粗加工可采用大直径平底刀快速去除余量，侧壁精加工采用等高铣削保证垂直度，凹槽内角设置与常用铣刀半径匹配的圆角，避免加工过程中出现刀具过切或者残留余量无法清理的问题。结构中部设置贯通式槽腔与定位凸台，可用于安装小型定位块、夹紧元件，槽腔的深度与宽度尺寸适配常规标准件的安装尺寸，无需二次加工即可完成功能附件的装配，拼接后相邻块的槽腔可连通形成完整的走刀避让空间，加工小型零件时可直接将工件固定在拼接后的基准面上，一次装夹完成多个面的铣削加工，减少重复装夹带来的定位误差。

　　整体结构的壁厚经过受力校核，在常规铣削切削力作用下无明显形变，凸台与凹槽的配合面设置微小的导入倒角，拼接时可快速导向对位，无需额外敲击即可完成装配，拆卸时可通过预留的起撬槽快速分离，适合车间现场快速组合搭建不同尺寸的工装平台，也可作为数控编程初学者练习2.5轴刀路编制的实操模型，覆盖从二维轮廓绘制、加工坐标系设置、刀路参数调整到后处理输出的全流程练习点。
