涵道式轴流风扇叶轮一体化结构

　　该结构属于紧凑型轴流通风装置的核心转动与导流组合件，整体采用叶轮与外涵道一体化的构型思路，常见于小空间强制散热、局部排风、设备舱通风以及小型气动输送场景。实际使用时，气流从前端大开口进入，沿周向布置的多片曲面叶片获得轴向加速，再经外侧环形壁面约束后向后方排出；环形外壁不仅承担气流整流作用，也能限制叶尖间隙泄漏，降低叶片外缘与静止部件之间的回流损失。

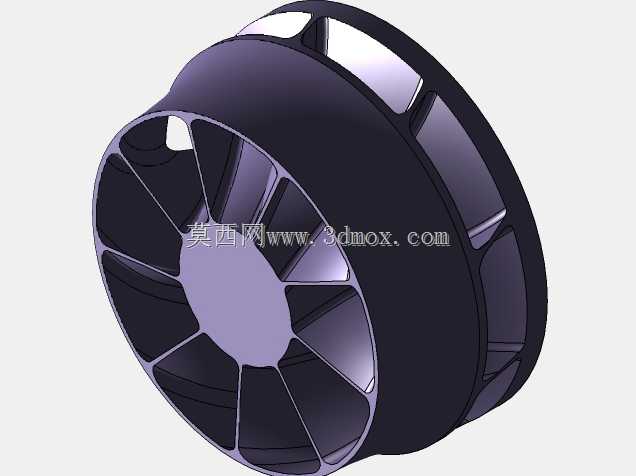

　　从结构布置看，中心轮毂采用较大直径的圆盘式设计，可改善叶片根部受力状态，使离心载荷更均匀地传递到轮毂区域。叶片沿圆周均匀分布，叶型从根部到外缘存在明显扭向变化，进口侧前缘与出口侧后缘的角度并不相同，这种处理有利于匹配不同半径处的线速度差，减少入口冲击和出口旋流。叶片之间形成连续扩张的流道，能够在有限轴向长度内完成导向和增压。外涵道内壁与叶尖保持较小间隙，外壁厚度随型面过渡，既保证刚性，也避免局部材料堆积。

　　安装边界方面，该件前端为圆形进风面，后端与涵道筒体相连，外围轮廓近似短圆筒，适合嵌入管道、设备壳体或冷却风道中。设计时需要预留电机或传动轴的连接空间，中心轮毂背面应与驱动件保持同轴，径向跳动需控制在装配允许范围内。若用于高速工况，叶片与外壁之间不得发生擦碰，周向叶片分布还应满足动平衡要求；若用于低速通风，则可重点控制噪声与风量效率，通过调整叶片安装角、叶尖间隙和出口导流段长度来匹配工作点。

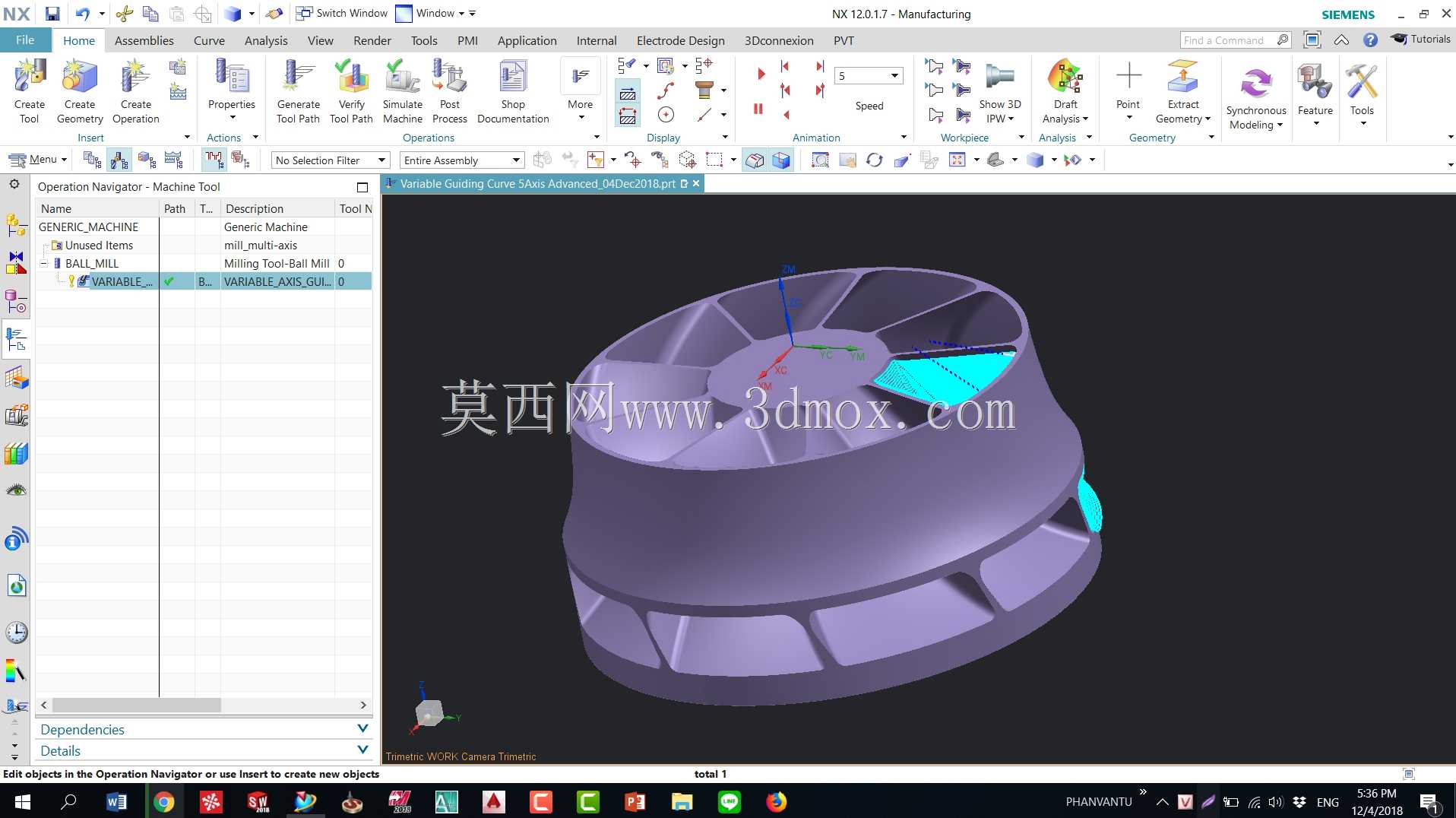

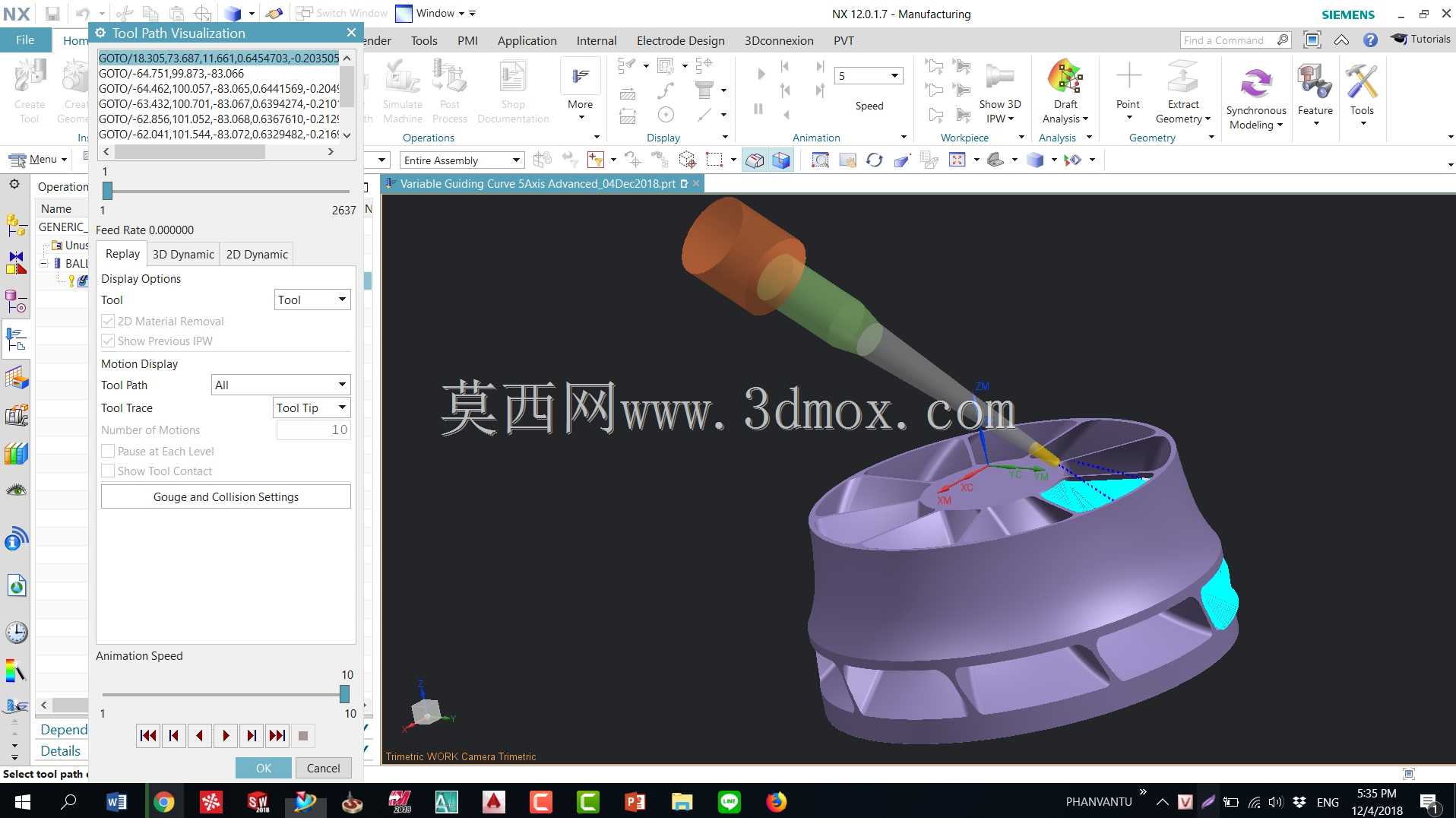

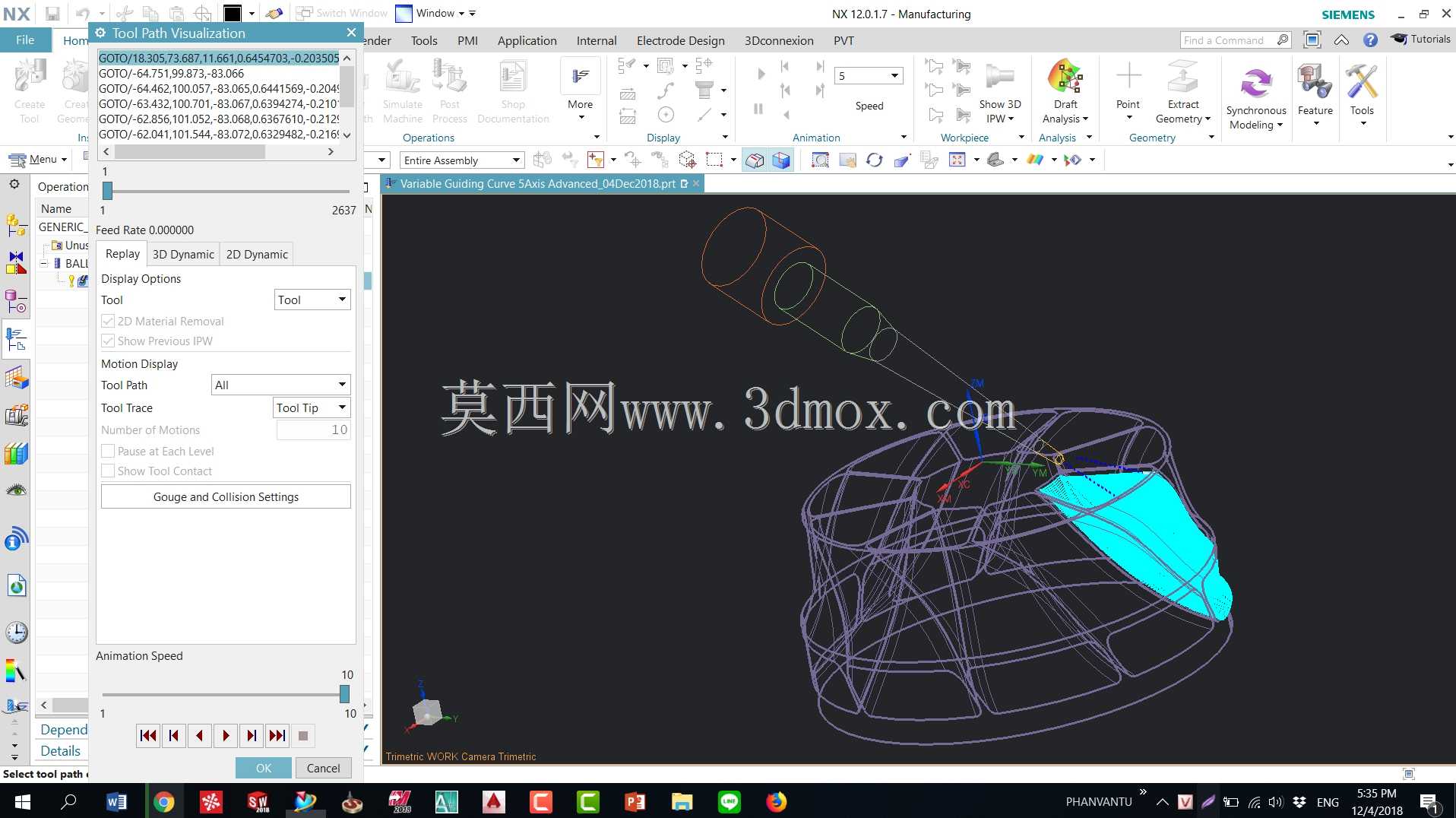

　　建模过程中，环形外壁、叶片曲面和中心轮毂需要保持连续过渡，叶片根部圆角不能过小，否则在交变气动载荷下容易形成应力集中。进风端面可根据安装方式设置止口或连接法兰，出风侧则应保留与后续风道对接的平直段。对于批量制造，该类构件可采用注塑、压铸或数控加工方式成型；薄壁区域要兼顾成型流动性与结构刚度，厚壁区域则应避免收缩变形。整体结构没有复杂外露附件，零件数量少，适合在受限空间内提供稳定轴向气流，也便于后续进行流场校核、模态分析和五轴加工路径规划。
