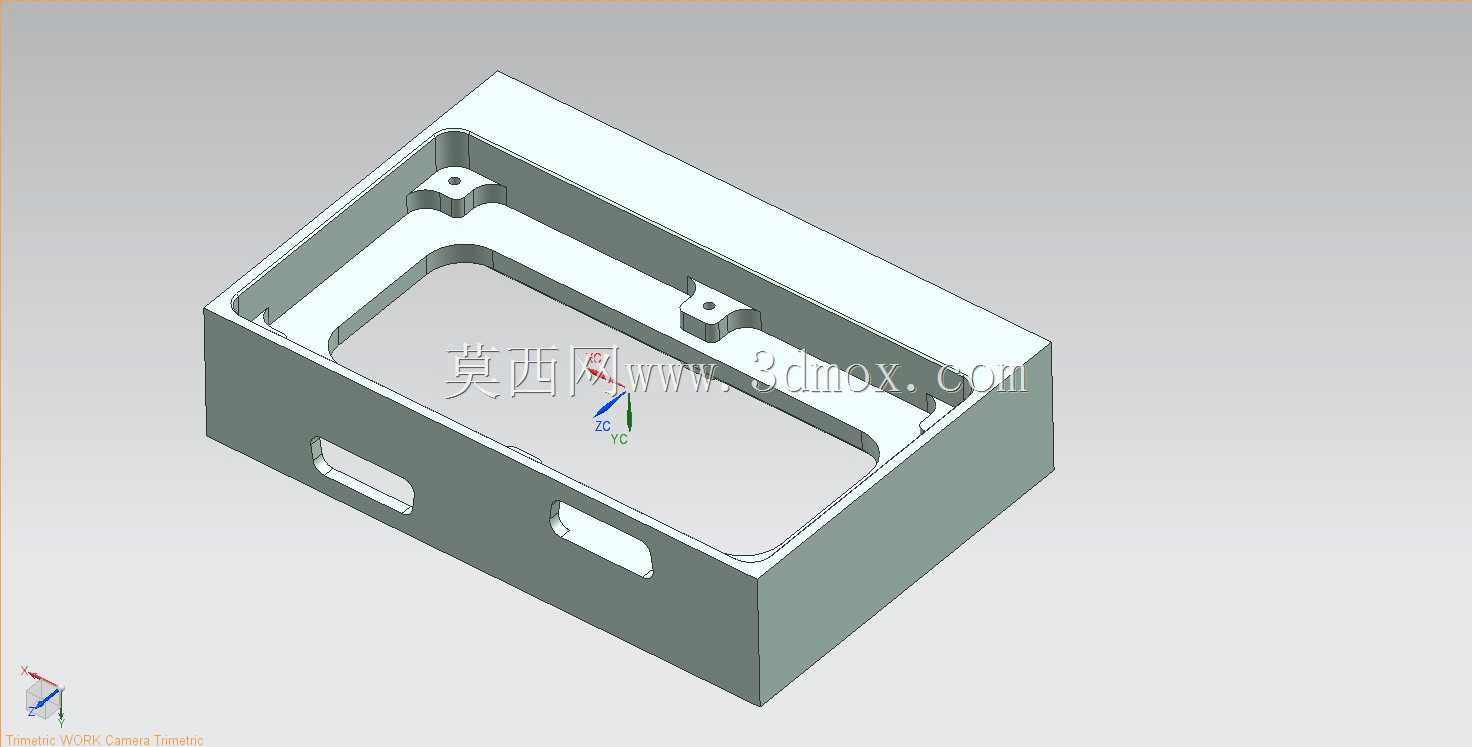

矩形带安装孔凹腔壳体结构设计

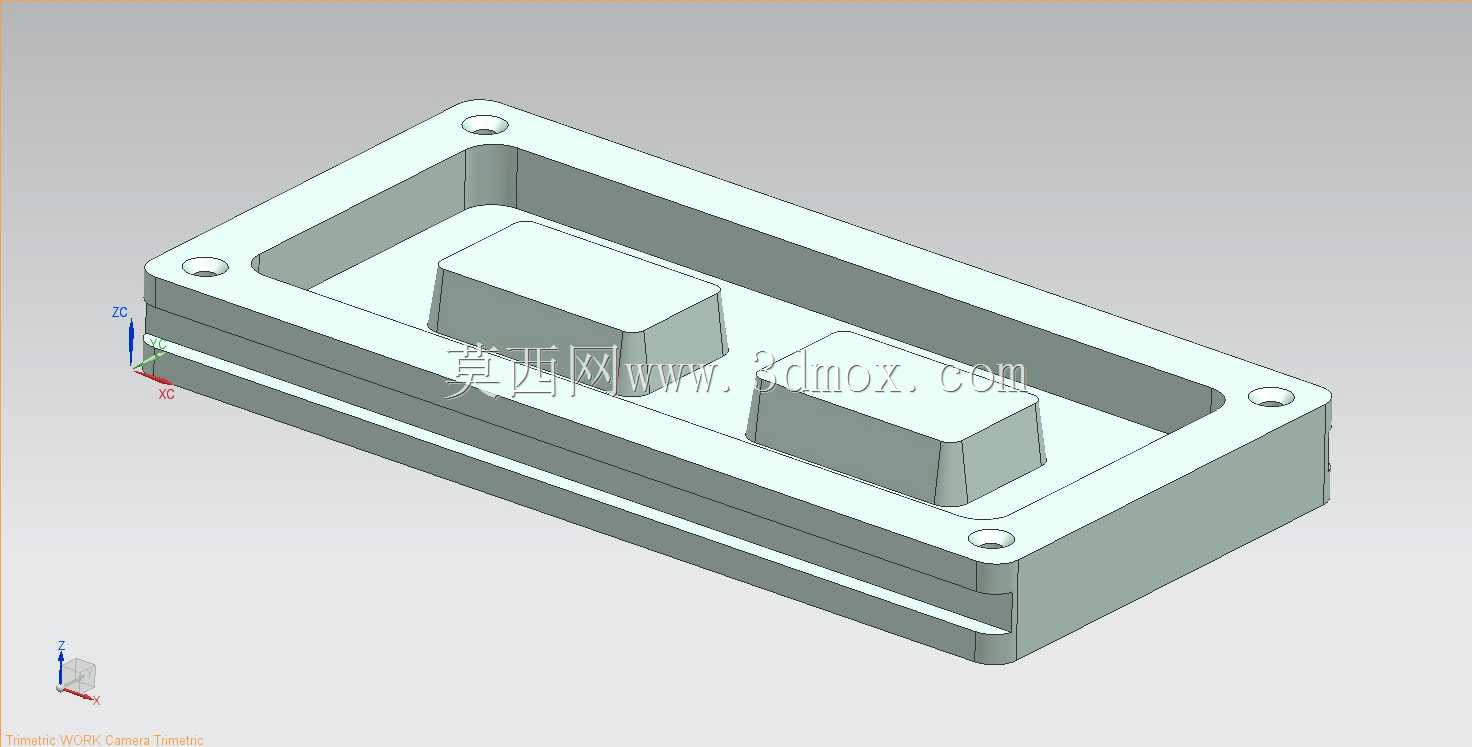

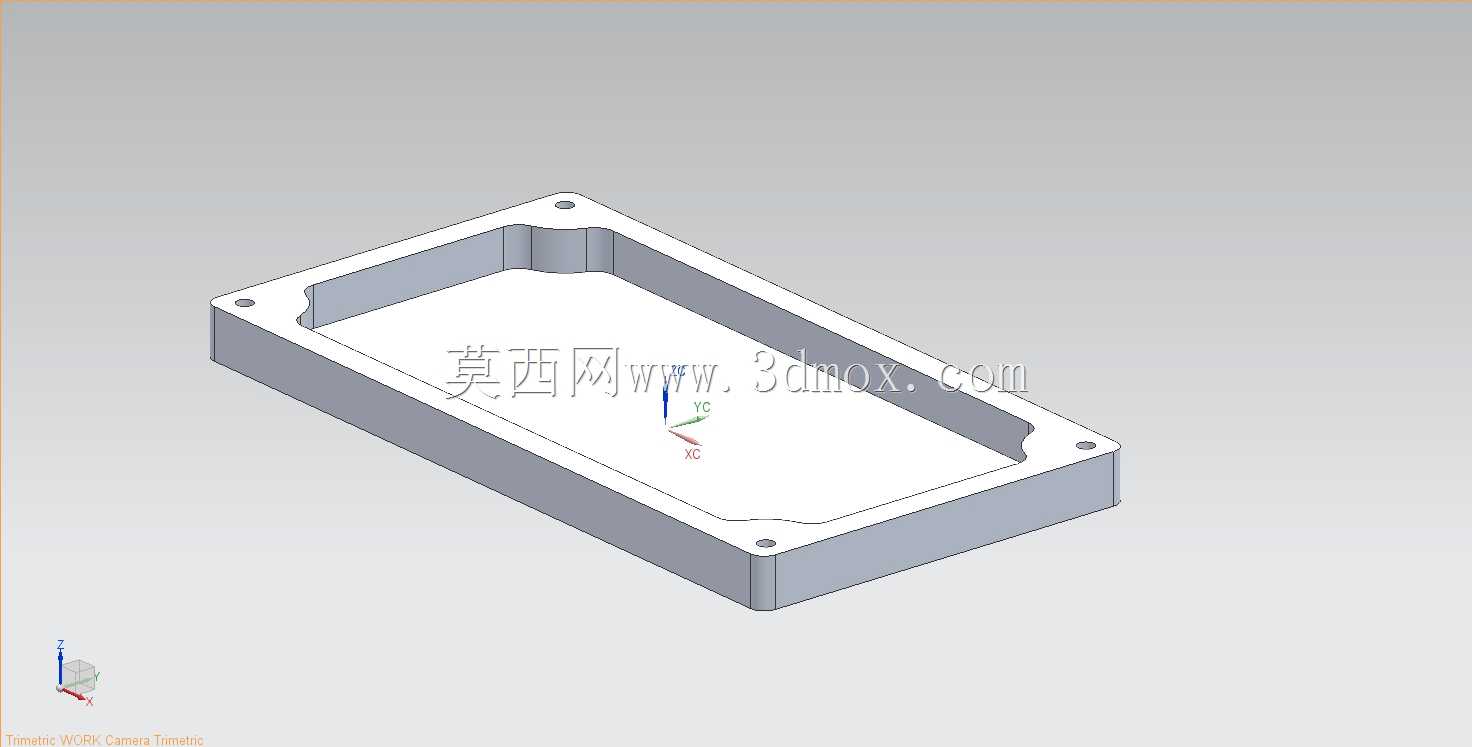

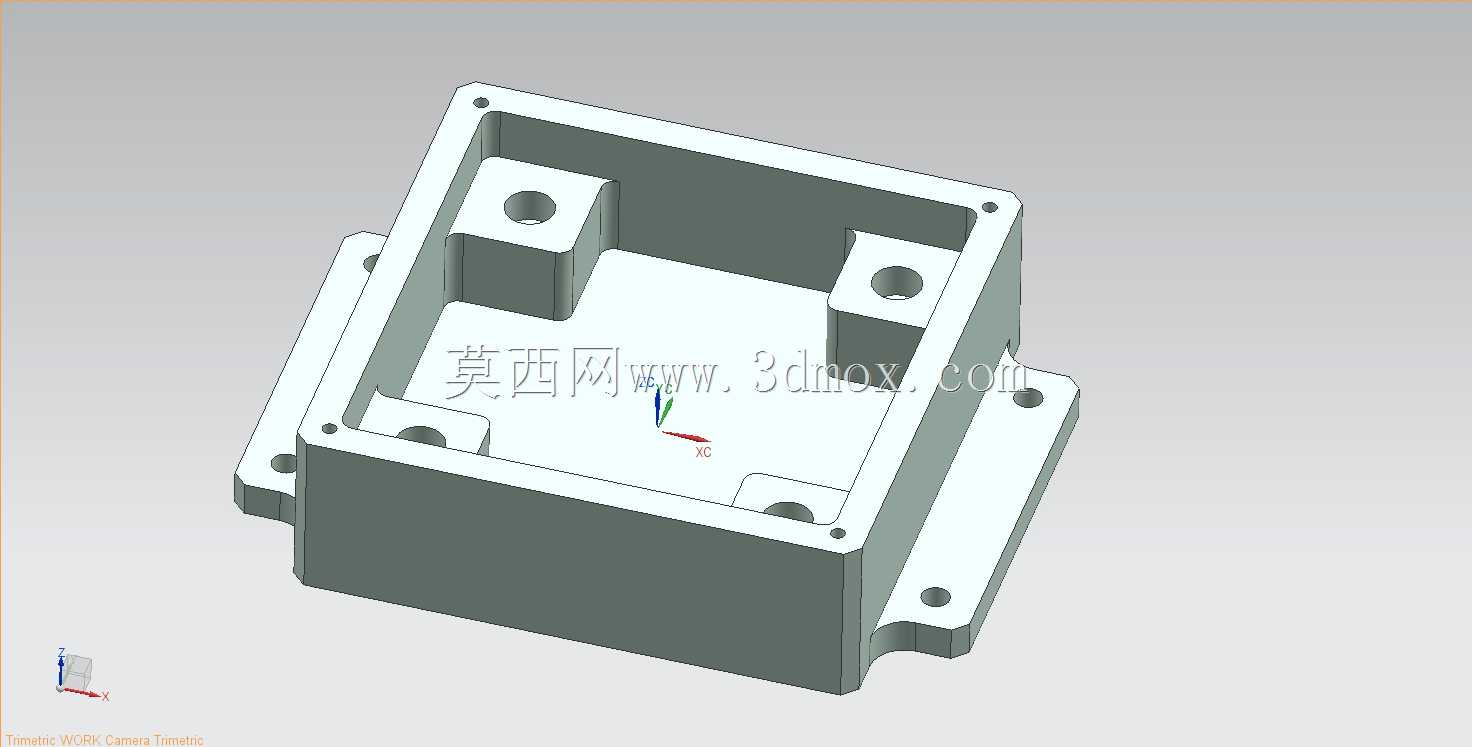

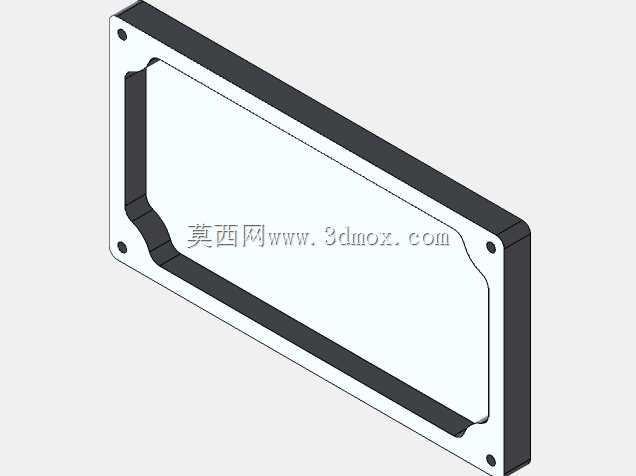

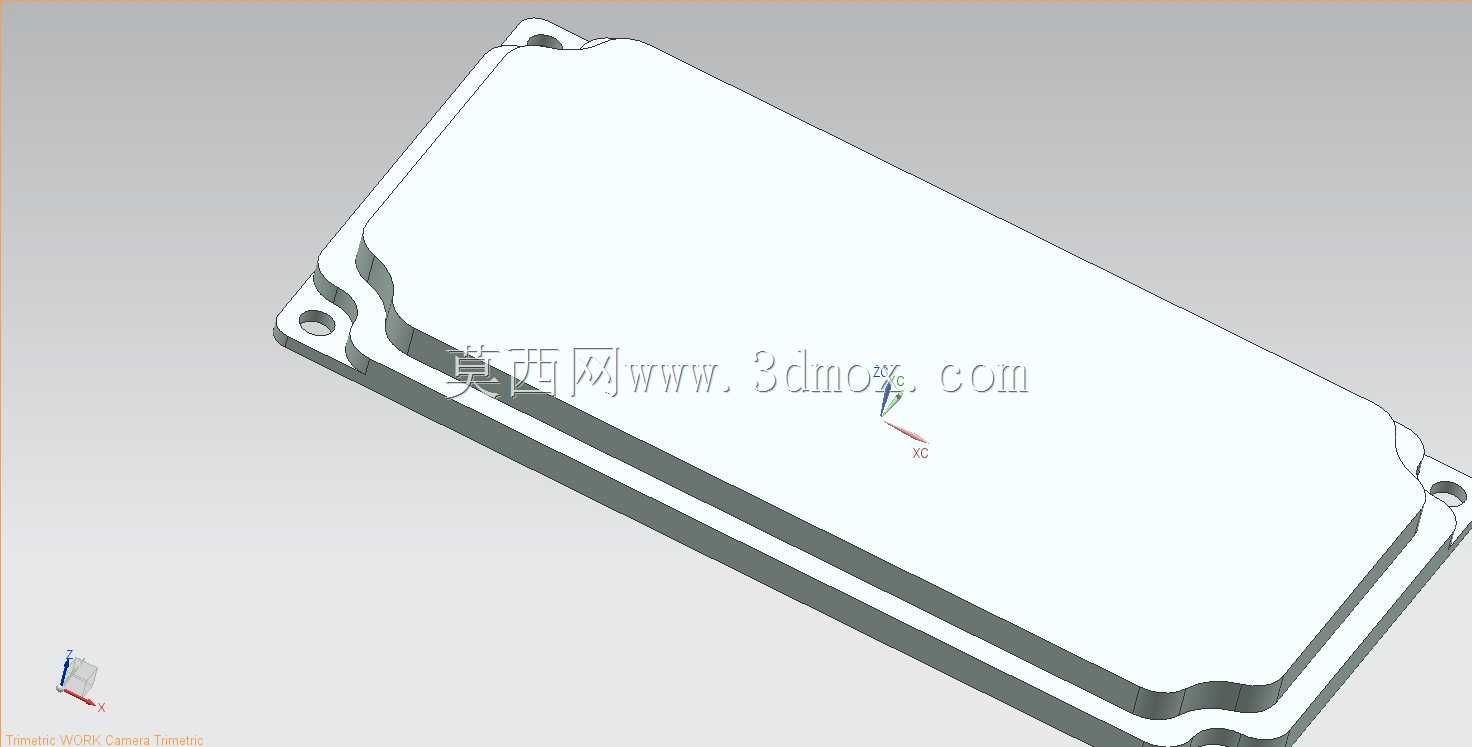

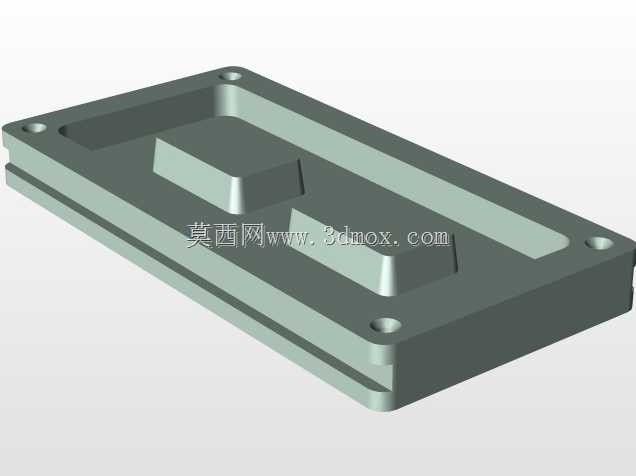

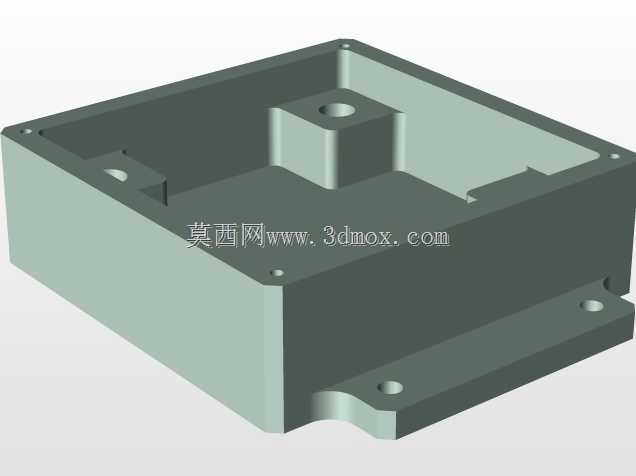

　　该凹腔式矩形壳体结构，在通讯终端外设、小型工业控制模块的封装场景中应用广泛，这类结构往往承担着内部核心电路板、功能模组的承载与防护作用，是小型电子类设备结构设计中极为常见的基座类构件。从结构设计逻辑来看，整体采用等壁厚矩形框体构型，腔体内部预留的平整安装面可直接适配PCB板的贴装或螺丝固定，腔体边缘做了小半径圆角过渡，既可以消除机加工过程中的应力集中点，也能避免装配时锐边划伤操作人员或损坏内部线材。壳体四个角位延伸出的带孔安装耳，是整个构件安装定位的核心边界，安装孔的中心距严格匹配通用通讯模块的标准安装孔位，安装时可直接通过M3规格螺丝将整个壳体固定在设备机架或外部防护壳内，无需额外设计转接支架，能有效减少装配环节的零件数量，降低整体装配工时。

　　从实际使用的功能特性出发，该壳体的侧壁高度经过精准核算，刚好可以覆盖内部安装的标准厚度电路板及板载接插件的顶部高度，既不会因为侧壁过高浪费设备内部的竖向安装空间，也不会因为侧壁过矮导致接插件外露、无法配合上盖实现密封防护。壳体其中一侧的内壁做了内凹的让位结构，这个结构是专门为板载侧插接口预留的装配空间，装配时接口可以直接从该让位位置探出，无需在壳体侧壁额外做开孔加工，能减少一道机加工工序，同时也能避免开孔位置公差导致的接口装配错位问题。

　　在加工工艺适配性上，整个结构的所有转角都采用了适配常规铣刀加工半径的圆角设计，没有出现无法通过常规三轴铣削加工的清角死角，不管是采用铝合金整块料铣削成型，还是采用ABS材质注塑成型，都不需要额外设计特殊刀具或复杂的模具抽芯结构，能有效降低单件的加工成本。壳体的外边缘做了微小的倒角处理，既可以去除加工产生的毛刺，也能在与上盖配合时起到导向作用，降低装配对位的难度。另外，整个壳体的底面设计为全平面结构，放置在工装夹具上时可以实现完全贴合，装夹时不需要额外做找正辅助，能大幅缩短机加工过程中的装夹找正时间，提升批量加工的效率。这类结构在实际选型应用中，可根据使用场景的防护等级需求，在腔体端面预留密封槽加装密封圈，即可实现IP65级别的防尘防水效果，适配户外通讯终端、工业现场采集模块等多场景的使用需求。
