SolidWorks圆角面几何图形创建操作指引

　　在消费电子、通讯终端类产品的结构设计环节，圆角面的处理直接决定产品的握持手感、装配公差匹配度以及外观质感，很多刚接触三维建模的设计人员，在处理非等半径、跨基准面的圆角过渡时，经常会出现面褶皱、曲率不连续、后续抽壳失败等问题，这套建模操作逻辑正是针对这类痛点梳理的实操方法。实际建模过程中，首先要明确圆角面的应用边界：通讯类产品的壳体棱边圆角并非单纯的外观修饰，在跌落测试场景中，连续曲率的圆角面可以分散冲击应力，避免棱角位置出现应力集中导致的壳体开裂，同时在注塑生产环节，顺滑的圆角过渡能改善塑料熔体的充模流动性，减少缺胶、熔接痕等成型缺陷。具体操作时，不需要一开始就直接调用圆角命令，先根据产品的ID设计要求，

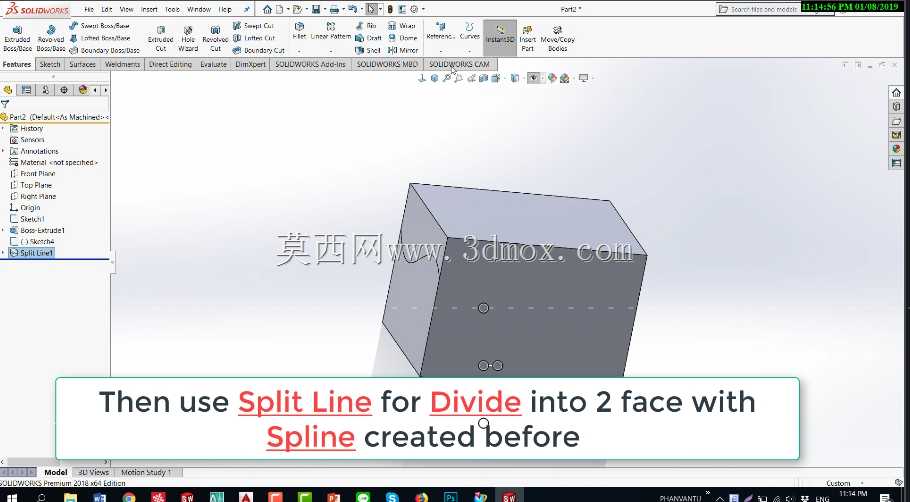

　　在对应基准面上绘制好控制圆角走向的样条曲线，绘制样条时要注意控制点的数量不要过多，保证曲线曲率梳没有突兀的拐点，避免后续生成的曲面出现不光顺的问题。完成样条绘制后，调用分割线命令，将需要做圆角处理的实体面按照预先绘制的样条轨迹拆分为两个独立面，拆分时要注意分割线的投影方向要垂直于被拆分的实体基准面，保证分割后的面边界完全贴合样条轨迹，不会出现边界偏移的问题。拆分完成后，再基于拆分后的两个相邻面的边界做圆角过渡，这时候生成的圆角面会完全沿着预先设定的样条轨迹走向，不会出现圆角自动收缩、偏移设计轮廓的问题。从安装边界的角度考虑，这类自定义圆角面在建模时要提前预留好和内部元器件的安全间隙，圆角向内偏移的厚度要和壳体的整体壁厚保持一致，

　　避免出现局部壁厚不均导致的注塑缩痕，同时圆角面和相邻装配面的衔接位置要做0.05mm的相切延伸，保证后续装配时不会出现段差刮手的问题。在实际的通讯产品结构设计中，这种先拆分面再做圆角的思路，还可以拓展应用到按键周边过渡、接口位置避让、电池仓曲面衔接等多个场景，相比直接调用圆角命令生成的固定参数圆角，这种方式生成的圆角面曲率可控，后续修改时只需要调整样条曲线的控制点位置，就能快速调整圆角的形态和走向，不需要反复删除特征重画，能大幅提升建模迭代的效率，也能保证后续工程图导出、模具分型时的面数据完整性，避免出现碎面、破面导致的后续加工异常。
