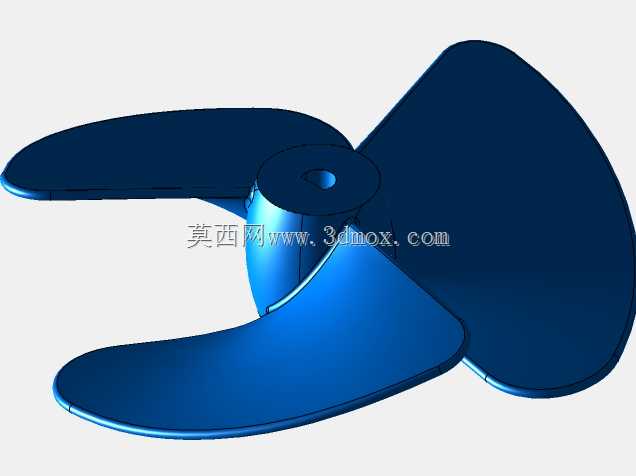

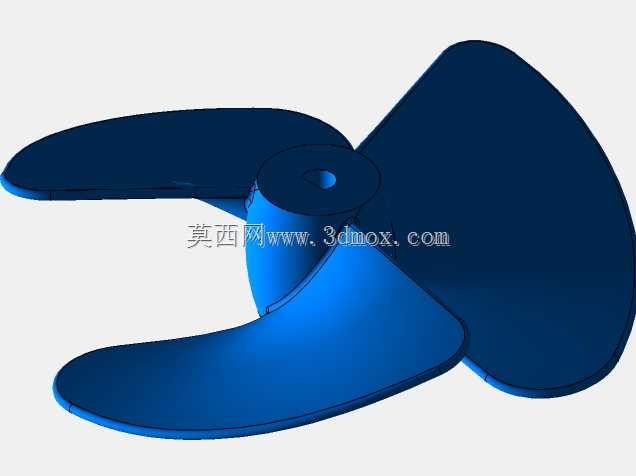

三叶轴流风机叶片结构设计方案

　　这款三叶式风机叶片主要适配小型轴流通风、散热类设备，在民用家电、工业机柜散热、小型通风换气场景中应用广泛，核心作用是通过旋转带动空气定向流动，完成热量交换、空气置换的功能需求。从结构设计逻辑来看，采用三叶布局是在动平衡稳定性、送风效率、运行噪音三者之间做的平衡取舍，相比两叶结构，三叶布局在相同转速下的气流脉动更小，运行时的振动幅度更低，对配套电机的轴系冲击更小，能有效延长整套通风组件的使用寿命；相比四叶及以上的多叶结构，三叶的风阻更低，相同功率输入下能获得更高的风量输出，同时模具成型难度更低，量产时的尺寸一致性更容易控制。叶片的翼型截面采用渐进式扭角设计，从叶根到叶尖的安装角逐步递减，这一设计是为了匹配不同半径位置的线速度差异，

　　让整个叶片展向的气流攻角保持在合理区间，避免叶根部位气流分离失速、叶尖部位气流过载的问题，保证整个叶片工作面都能高效推动空气流动，减少涡流损耗带来的效率下降与气动噪音。叶根位置设计有带中心定位孔的安装轮毂，中心孔用于和电机输出轴配合定位，轮毂端面可预留安装孔位，通过紧固件和电机轴端的连接盘锁紧，安装时需要保证叶片旋转平面和电机轴线垂直，偏心量控制在允许范围内，避免运行时出现动平衡超标导致的振动问题。叶片的外形轮廓做了大圆角过渡处理，叶尖位置做了切边修型，能有效降低叶尖涡流的强度，减少高频气动噪音的产生，同时避免叶尖和配套风罩之间发生剐蹭。从安装边界来看，这类叶片的径向尺寸需要和配套的风罩内径保留足够的安全间隙，

　　轴向伸出长度需要匹配设备内部的安装空间，避免和后方的电机、支架或者前方的防护网发生干涉。在实际选型应用中，这类叶片的材质通常根据使用场景选择，普通家用场景多采用PP或者ABS注塑成型，成本低重量轻，工业高温场景则会采用金属冲压或者耐高温工程塑料材质，保证长期运行下的结构强度不会出现衰减。建模过程中需要重点关注叶根和轮毂的过渡圆角设计，这个位置是应力集中的高发区域，足够大的过渡圆角能分散旋转时的离心力载荷，避免长期运行后叶根位置出现疲劳断裂的问题，同时整个叶片的壁厚要保持均匀，避免注塑成型时出现缩痕、翘曲等变形问题，保证成品的尺寸精度和动平衡表现。
