重型可拆卸式工业合页铰链结构设计

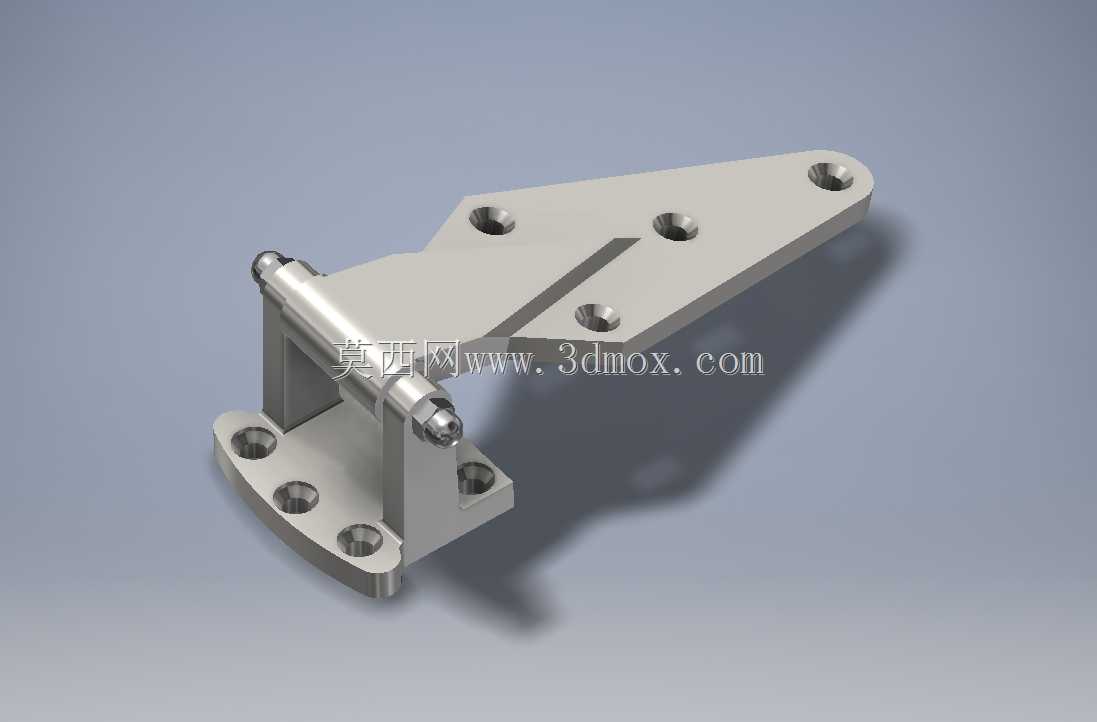

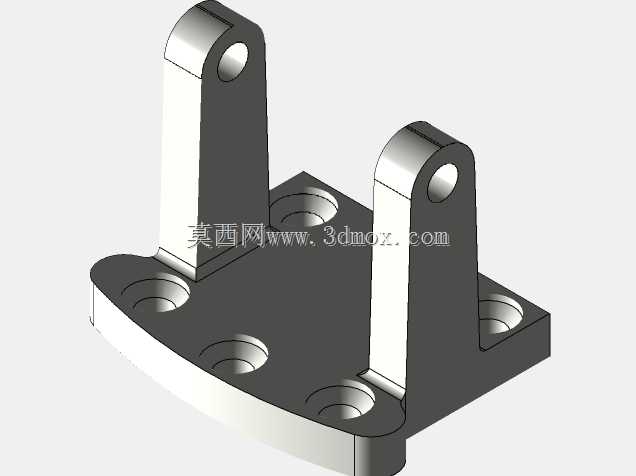

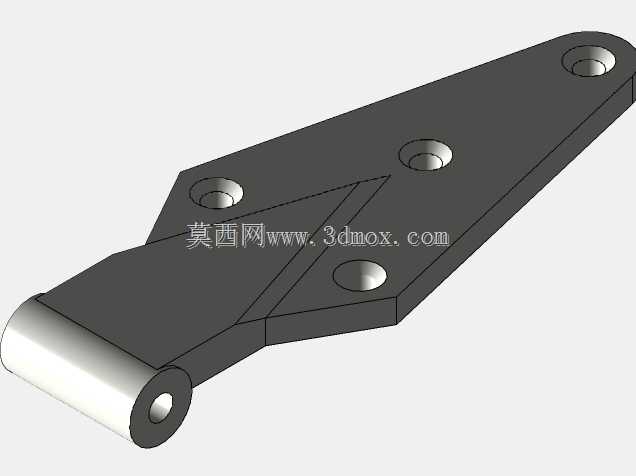

　　这款重型可拆卸式合页主要面向工业设备舱门、重型机柜门板、大型工装防护门的铰接场景设计，区别于民用家装合页，其整体承载能力、抗形变性能都针对工业场景的高频重载开合做了针对性优化。从结构来看，合页分为上下两个安装基座与中间铰接销轴三个独立部分，上安装翼板为三角斜切构型，布置四个沉头安装孔，下安装座为带圆弧过渡的矩形基座，同样设置四个沉头安装孔，这种上下非对称的翼板设计，能够在门板开合过程中让受力沿翼板斜向均匀传导至安装面，避免直角位置出现应力集中导致的翼板断裂问题。中间铰接部分采用贯通式销轴搭配两侧轴套限位，销轴两端做了滚花销轴固定结构，既可以保证开合过程中转动顺滑无卡滞，也能在需要快速拆卸门板时，敲出销轴即可完成门板与机架的分离，

　　无需拆卸全部安装螺丝，适配设备后期维护时的快速拆装需求。安装边界方面，上下安装座的孔位均采用标准沉头孔设计，适配M6规格内六角圆柱头螺丝，安装时沉头孔可将螺丝头完全埋入基座平面，不会出现凸起剐蹭门板或机架的问题；合页闭合状态下整体厚度控制在28mm，翼板展开最大长度为120mm，开合角度可达180度，能够满足大部分外开式工业防护门的全开需求，不会出现门板开合角度受限的问题。设计过程中针对铰接位置的磨损问题，在销轴与基座铰接孔之间预留了0.1mm的配合间隙，可填充固体润滑脂降低长期开合的磨损量，同时基座所有棱边都做了R1.5的圆角倒钝处理，避免安装和使用过程中锐边划伤操作人员。从受力特性来看，这款合页单组额定静态承载可达80kg，

　　若门板重量较大可采用三组均布安装的方式分散载荷，相比普通薄钢板冲压合页，其整体采用机加工成型结构，没有冲压件的弯折应力缺陷，在频繁开合的振动工况下不会出现翼板弯折、焊点开裂的问题，适合在数控机床防护门、工业电气柜舱门、大型物流设备侧门等场景长期使用。建模过程中对安装孔的位置度公差做了严格约束，上下安装座的同轴度公差控制在0.05mm以内，能够保证安装后销轴转动无别劲现象，避免因安装孔位偏差导致的开合卡滞、异响问题。
