带刹车万向重型工业脚轮结构设计

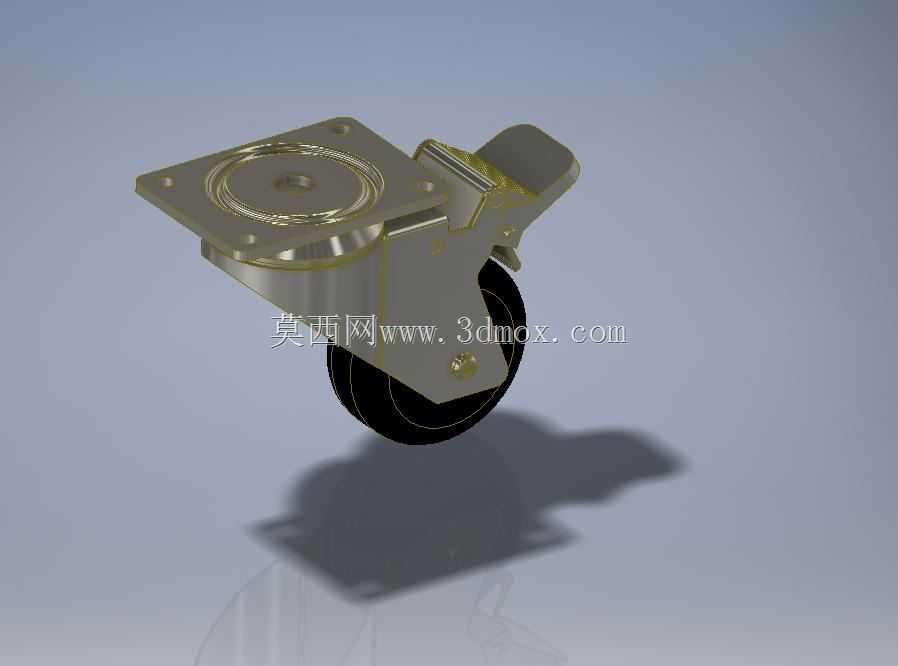

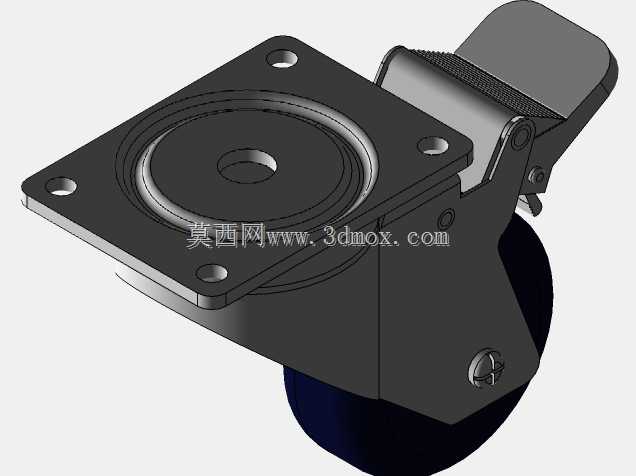

　　这款带刹车的万向脚轮，主要面向工业生产场景中需要频繁移位、同时需要定点锁止的设备配套需求，常见于车间周转工装车、轻型自动化设备机架、仓储移动货架、中小型实验设备台架的底部支撑移位场景，相比普通定向脚轮，它可以实现水平面内任意方向的转向调整，搭配集成式刹车结构，不需要额外加装锁止构件就能完成设备的位置固定，减少现场移位后的固定工序。从结构设计来看，顶部采用方形法兰安装板，板上预留四个对称分布的安装孔，安装时可以直接通过螺栓与设备底部的安装面锁紧，安装面贴合度高，受力均匀，不会出现局部应力集中导致的安装板变形问题，安装边界适配市面上多数标准型材机架的底部安装孔位，不需要额外做转接板加工。转向部分采用平面推力轴承配合回转支撑结构，

　　承载时载荷可以通过安装板直接传递到轴承端面，转动时阻尼均匀，不会出现转向卡滞、偏载卡顿的问题，即使在满载状态下，单人也可以轻松推动设备完成转向调整。刹车结构集成在脚轮支架侧面，采用踏板式触发设计，踩下刹车踏板时，锁止结构会同时卡住轮面和回转支撑部分，既限制轮子自身的滚动，也限制顶部法兰的转向转动，避免设备停驻时出现轮子滑动、整体偏移的问题，解锁时只需要向上抬起踏板即可恢复移动功能，操作不需要额外工具，现场操作人员可以快速完成状态切换。滚轮部分采用金属轮毂搭配高弹性耐磨轮面，轮面材质具备一定的缓冲性能，在车间环氧地坪、水泥地面移动时可以降低震动传导，减少设备内部精密元器件受震动影响的概率，同时轮面耐磨性能优异，

　　长期使用不会出现过度磨损导致的高度差问题。支架部分采用一体冲压成型的金属支架，折弯处做了加强筋结构，整体抗冲击性能强，即使遇到地面小幅度凸起、过门槛等冲击场景，也不会出现支架变形、轮轴脱落的问题。设计过程中充分考虑了安装维护的便捷性，轮轴采用可拆卸的销轴结构，后期如果轮面出现磨损，只需要拆下销轴就可以更换滚轮，不需要整体更换脚轮总成，降低后期维护成本。整体结构的尺寸链经过反复校核，安装后整体高度适配常规设备的底部离地间隙要求，不会出现安装后设备整体高度过高、重心不稳的问题，转向时的外轮廓回转半径经过优化，在设备底部紧凑布局的场景下，也不会出现转向时轮体碰撞设备底架的问题。
