卧式不锈钢离心泵结构三维设计

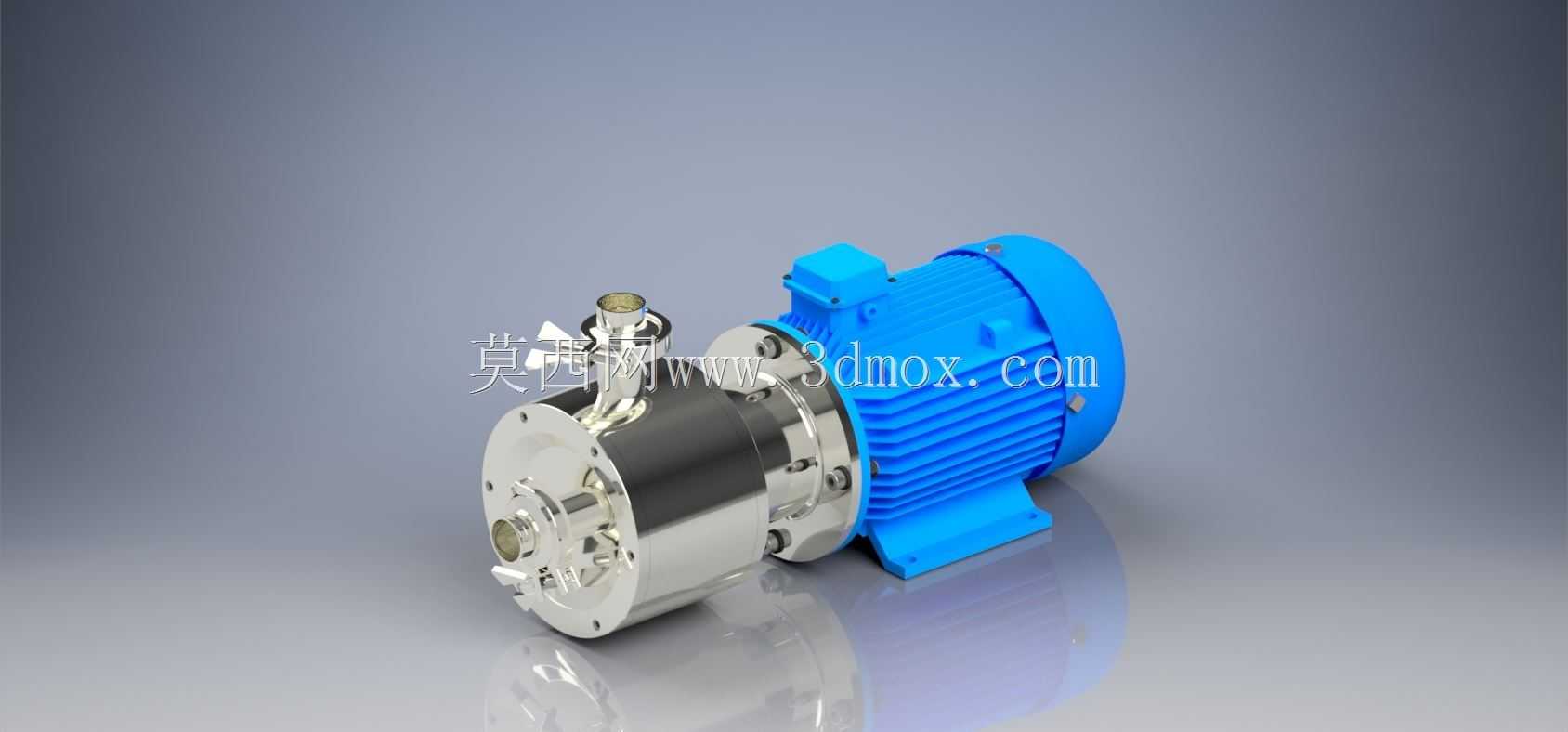

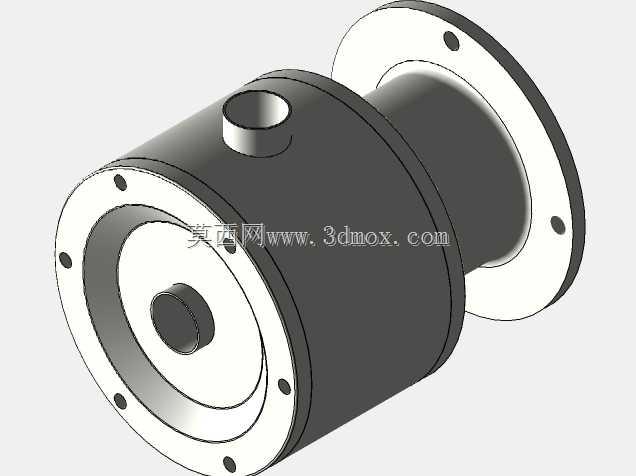

　　该模型还原的卧式单级离心泵，核心应用场景覆盖洁净流体输送工况，常见于食品加工、精细化工、中小型水处理系统中，用来输送不含硬质颗粒的腐蚀性或卫生级要求介质，区别于普通铸铁泵，过流段采用不锈钢材质打造，能避免介质被铁锈污染，同时适配弱酸弱碱类介质的长期输送需求。从结构设计来看，模型完整还原了驱动端与泵体端的直联布局，省去了联轴器传动的冗余结构，整体轴向尺寸更紧凑，安装时不需要额外校准两轴同轴度，能大幅降低现场安装的调试工作量。泵体端采用开式叶轮搭配蜗壳流道的设计，进水口沿轴向布置，出水口沿切向向上引出，这种流道设计能减少流体在泵腔内的紊流损失，提升运行时的水力效率，同时泵腔与电机腔之间设置了独立的机械密封腔，预留了密封件的安装空间，

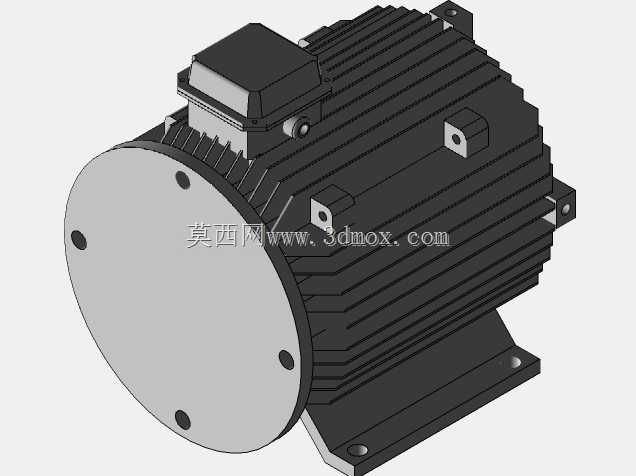

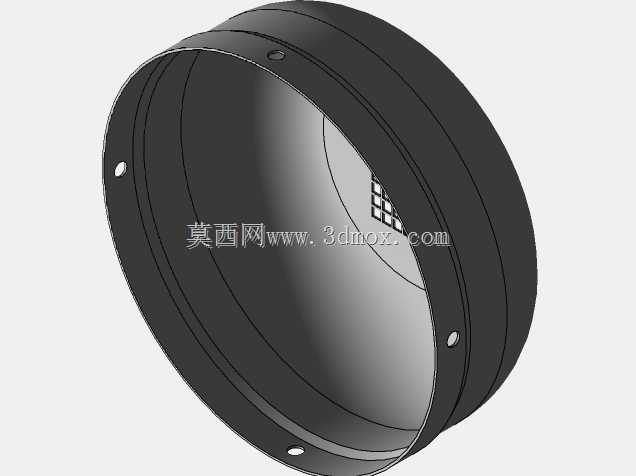

　　能有效避免输送介质沿轴向窜入电机绕组，延长驱动部件的使用寿命。驱动段采用标准卧式脚座安装结构，四个安装脚与电机壳体一体铸造成型，安装脚的螺栓孔位按照通用工业泵的安装尺寸规范设计，能适配多数现有泵位的安装基座，不需要额外改造安装台面。建模过程中对各部件的装配边界做了精准还原，比如叶轮与泵壳之间的间隙预留、密封件的压缩量空间、轴承位的配合公差带都做了对应体现，电机外壳的散热筋结构也完整复刻，沿壳体周向均匀布置的纵向散热筋，能在电机运行时增大散热面积，保证连续运转时的温升控制在合理区间。进出口的连接法兰尺寸按照通用管路标准设计，法兰端面的密封槽、螺栓孔位都做了细节还原，方便对接不同规格的工业管路。从安装边界来看，

　　整机重心落在安装脚的支撑范围内，卧式布局的重心高度较低，运行时的振动幅度更小，不需要额外做厚重的减震基础，普通钢制安装架或者水泥基础都能满足安装要求，轴向的安装预留空间只需要覆盖泵体总长加上管路拆装的操作空间即可，相比带联轴器的长轴泵，占用的安装空间更小，适合在设备排布紧凑的车间内布置。模型中还还原了泵体顶部的排气螺塞结构，首次启动前可以通过该螺塞排净泵腔内的空气，避免气缚现象导致泵无法正常抽送介质，底部的泄放螺塞也做了对应建模，停机检修时可以通过该螺塞排空泵腔内残留的介质，方便维护操作。
