高压旋涡气泵结构设计三维数模

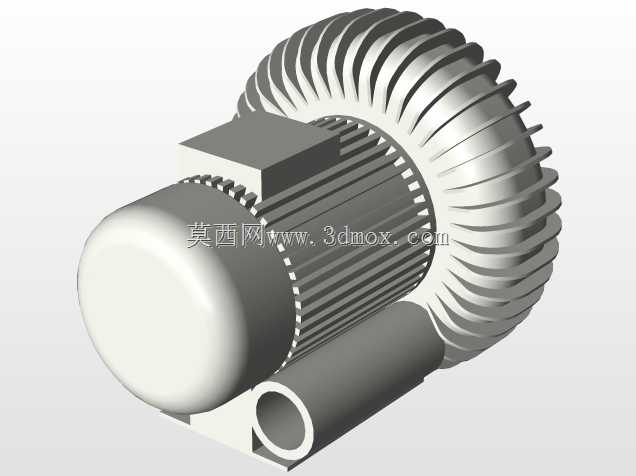

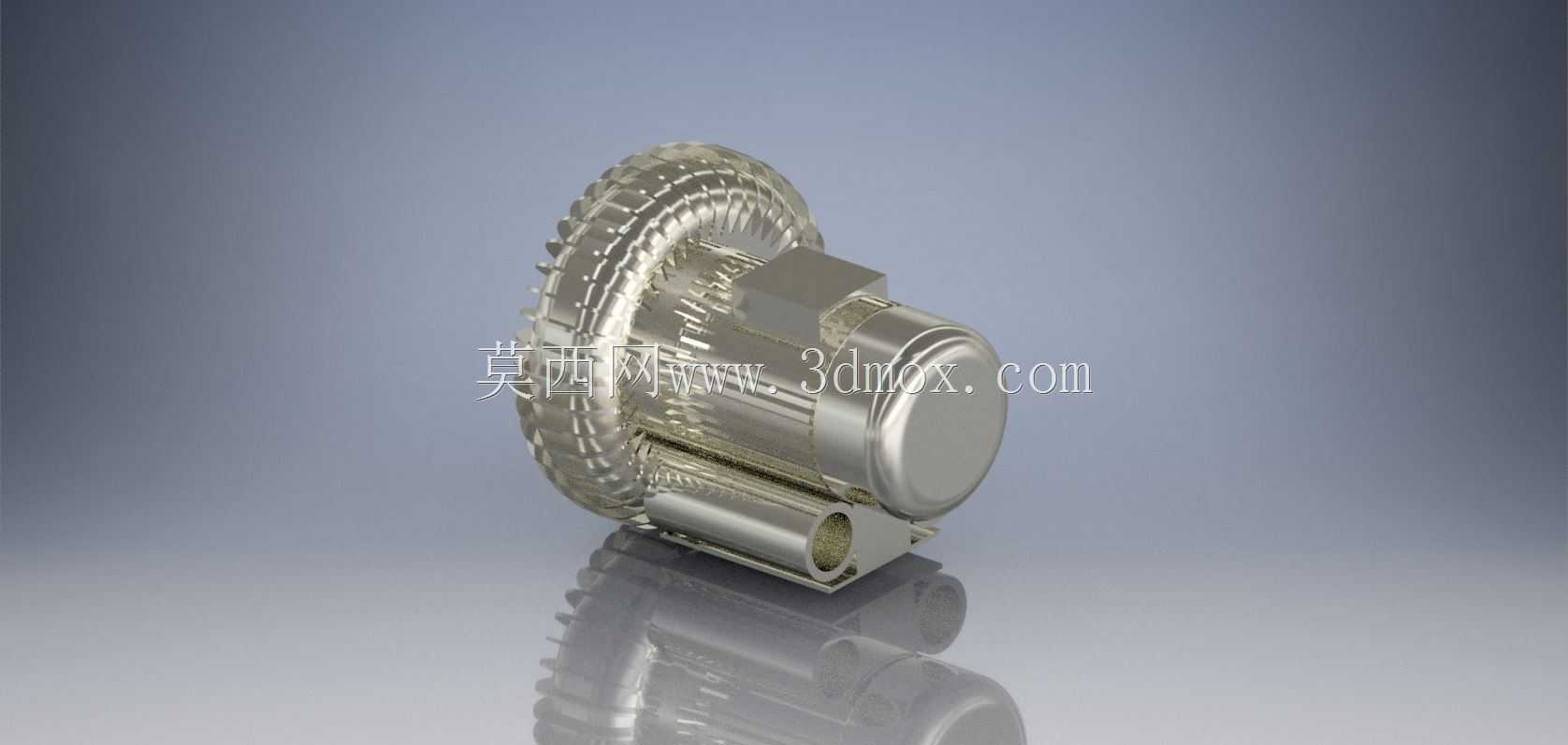

　　这款旋涡式气泵的三维结构设计，核心围绕侧流道风机的工作逻辑搭建，叶轮直接与电机输出轴同轴装配，取消了传统联轴器传动结构，从根源上降低了传动损耗与装配对中误差，整体结构紧凑度较高，适配安装空间受限的工业场景。从实际应用场景来看，这类气泵常被用于印刷设备的纸张吸附固定、水产养殖塘的水体增氧曝气、工业除尘系统的负压集尘、包装生产线的真空吸持工位，也可作为小型气动输送系统的动力源，输出压力稳定的压缩空气，相比普通离心风机能提供更高的风压，相比容积式空压机又具备无油、低噪、维护量小的优势。

　　设计过程中，叶轮采用了多叶片径向排布的结构，叶片外缘与泵壳内壁的间隙控制在极小范围，避免气流回流造成的压力损失，泵壳的涡道采用等截面渐开线设计，引导气流在环形流道内多次加速升压，最终从进出气口完成压力输出。进出气口采用标准圆柱管接口设计，可直接对接常规工业气动软管，无需额外定制转接件，降低现场安装的适配成本。电机部分采用全封闭风冷结构，外壳的散热筋沿轴向均匀排布，配合端部的散热风叶，可在长时间连续运行时将绕组温度控制在绝缘等级允许范围内，适配工业现场8小时以上连续作业的工况需求。

　　安装边界方面，整机底部设置了一体式安装支脚，支脚上预留了标准螺栓安装孔，可直接固定在设备机架或混凝土基础上，安装时需保证进出气口管路无额外应力叠加，避免长期运行造成泵壳变形。整机的重心集中在电机与叶轮的同轴区域，安装时无需额外做配重平衡，只要保证安装基础平面度符合要求即可。结构设计上充分考虑了日常维护需求，电机端盖与泵壳采用螺栓连接，拆卸时无需专用工装即可完成叶轮清理、轴承润滑等常规维护操作，进出气口位置预留了消音器安装接口，可根据现场噪音要求加装配套消音组件，不会改变原有安装尺寸。叶轮做了整体动平衡校正，运行时的振动幅值控制在较低水平，可直接安装在对振动有一定要求的精密设备配套工位，不会影响周边检测元件的正常工作。
