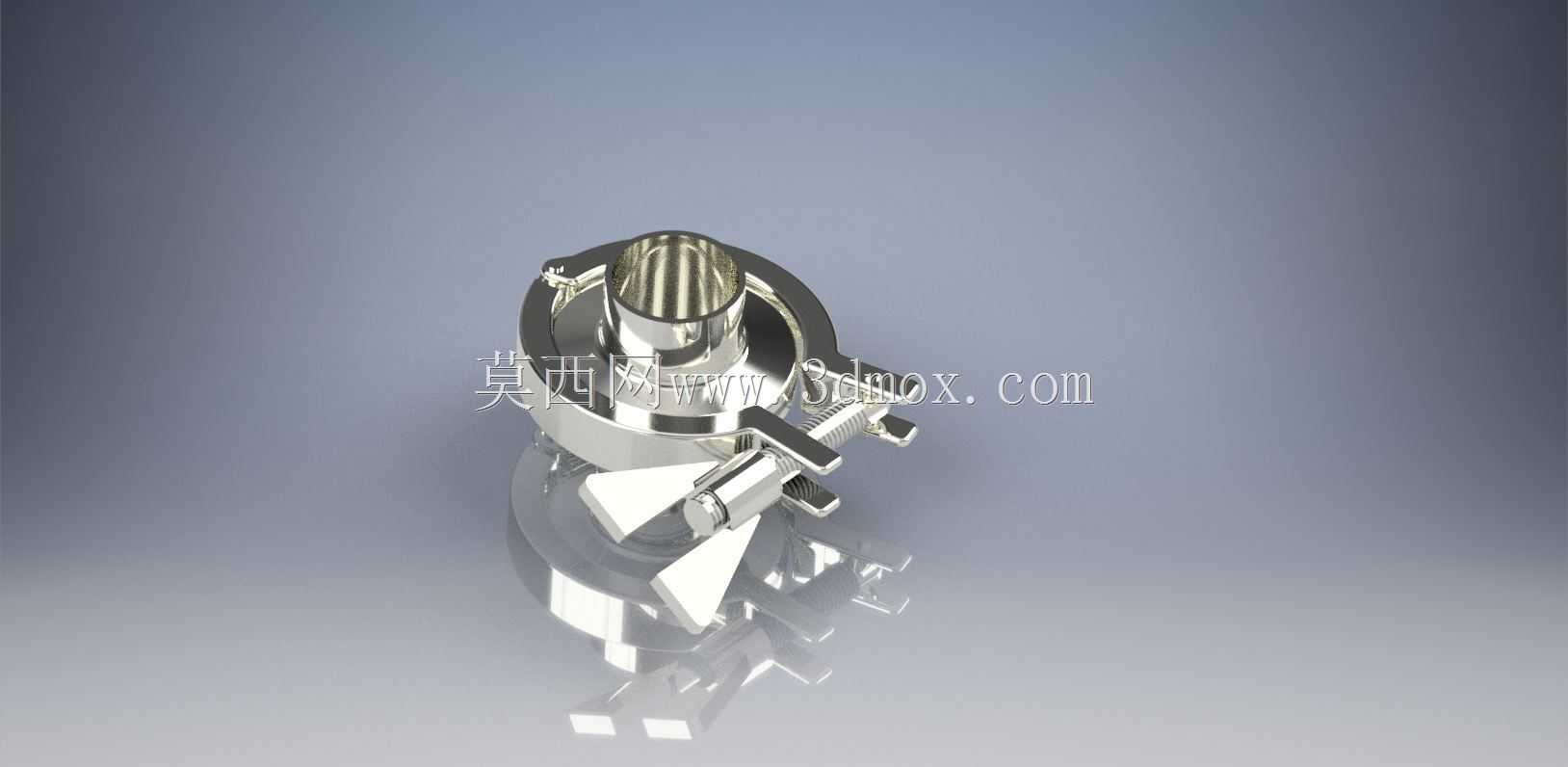

快装式卫生级管道连接锁紧接头结构

　　这款快装式管道连接锁紧结构，主要面向食品加工、生物医药、精细化工等对管路卫生等级有明确要求的流体输送场景，在需要频繁拆装清洗、定期更换管路元件的生产线上应用尤为广泛。不同于传统螺纹连接或法兰对接的结构，该接头采用偏心压杆锁紧的卡箍式设计，无需额外工具即可完成管路的对接与拆卸，能大幅缩短生产线维护、清场的操作时长，降低一线操作人员的作业强度。从结构设计逻辑来看，接头主体采用回转体对称构型，核心密封面做了高精度圆弧过渡处理，不存在物料滞留的死角，完全符合卫生级管路的清洗要求，配合对应规格的密封垫圈即可实现无泄漏连接，可耐受常规工况下的正压输送与短时负压抽吸作业。锁紧压杆的力臂经过反复校核，操作时仅需施加较小的按压力即可实现可靠锁紧，

　　不会出现普通卡箍长期使用后锁紧力不足、密封失效的问题，压杆端部的防脱卡位结构，能避免设备运行过程中受振动影响出现压杆弹开、管路脱开的故障。在安装边界方面，该接头的对接端采用标准卫生级管道接口尺寸，可直接与同规格的卫生级钢管、软管接头对接，整体径向轮廓尺寸控制合理，不会在密集排布的管路群中占用过多安装空间，安装时无需调整两端管路的轴向位置，仅需将两个对接端对齐后扣合卡箍、压下锁紧杆即可完成安装，对现场安装的容错率较高。接头的所有外露棱角均做了倒钝处理，不会在安装、拆卸过程中划伤操作人员或损坏相邻的管路元件，金属主体的表面粗糙度满足卫生级设备的光洁度要求，可耐受常规的酸碱清洗液冲刷与高温消毒作业，长期使用不会出现表面锈蚀、

　　镀层脱落污染物料的问题。在实际产线布局中，这类接头常布置在物料输送管路的过滤单元、泵体进出口、计量设备对接端等需要经常拆装的位置，相比传统连接方式，能减少管路拆装时的物料残留，降低不同批次物料交叉污染的风险，同时锁紧状态有明确的到位反馈，操作人员可直观判断连接是否可靠，避免因安装不到位引发的跑冒滴漏问题。
