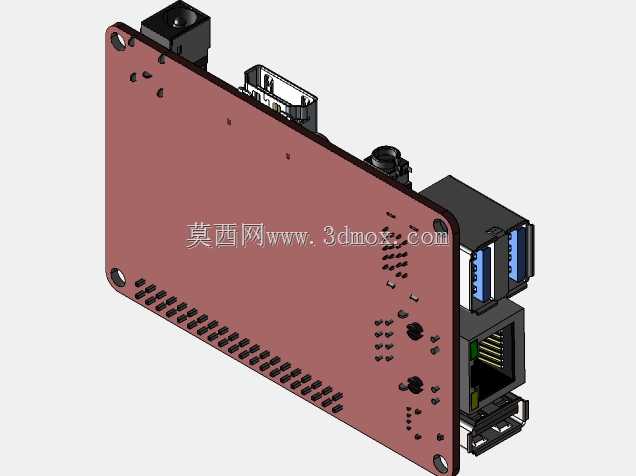

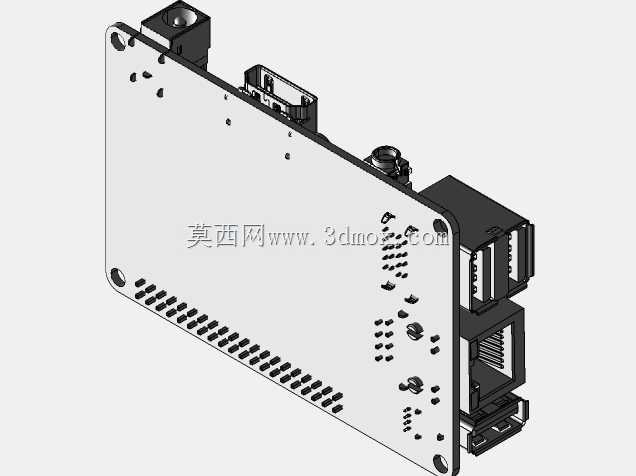

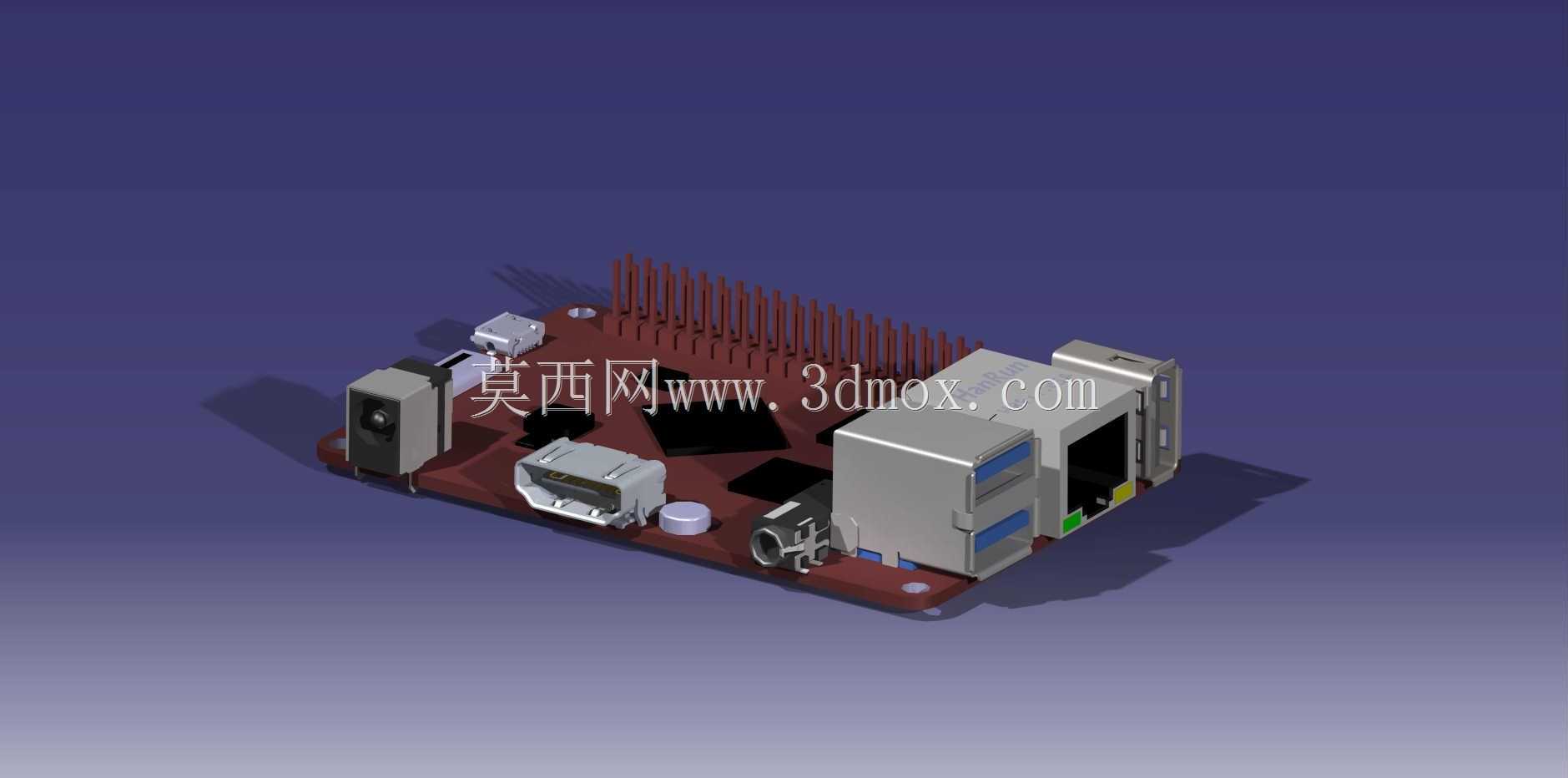

香橙派PC Plus开发板结构三维建模

　　这款嵌入式开发板的三维建模工作，核心围绕嵌入式硬件开发、教学演示、结构适配场景展开，在做结构还原时，首先要明确这类单板计算机的实际使用边界——它常被嵌入到小型智能终端、物联网网关、教学实验装置内部，既要匹配标准外壳的安装孔位，也要兼顾外接排线、插头的插拔操作空间，不能只做外观的形似复刻。建模过程中优先梳理了板载核心组件的布局逻辑：红棕色PCB基板作为承载基底，所有接插件、散热结构、排针的位置都严格对照实物的装配关系排布，板侧的USB接口、以太网口、HDMI输出接口都预留了足够的插接余量，不会出现外壳装配后接口被遮挡、插头无法完全插入的问题，顶部的双排排针按照标准2.54mm间距建模，针脚长度控制在常规排针的标准尺寸范围内，

　　适配常用的杜邦线连接与扩展板堆叠需求。板上的金属屏蔽罩、接口金属外壳、电容电阻等分立元件都做了结构还原，没有过度简化影响结构验证的关键特征，同时对不影响装配的细微纹理做了合理取舍，保证模型在结构验证场景下的实用性。考虑到这类开发板常被用于定制外壳设计、整机结构适配的场景，建模时严格控制了板卡的整体外形尺寸，四个角的安装孔位置、孔径都匹配通用的开发板固定规格，板卡厚度按照常规四层PCB的标准厚度叠加表层元件高度设置，确保在做整机装配干涉检查时，能准确判断板卡与外壳、内部其他组件的间隙是否合理。电源接口、复位按键的位置也按照实物的操作空间做了还原，按键的凸起高度符合实际按压的行程需求，不会出现外壳开孔后按键无法触达的问题。

　　建模时特意区分了不同材质部件的结构特征，比如塑料接口的卡扣结构、金属屏蔽罩的折边、散热片的鳍片间隙都做了对应体现，方便后续做渲染、结构拆解演示时能清晰区分不同组件，不管是用于嵌入式教学的结构演示，还是定制项目中的安装适配验证，都能满足结构层面的参考需求，避免因为模型细节缺失导致的装配误差，也能为后续的外壳开模、固定结构设计提供准确的尺寸参考。
