农用驱动式土壤旋耕整地作业设备

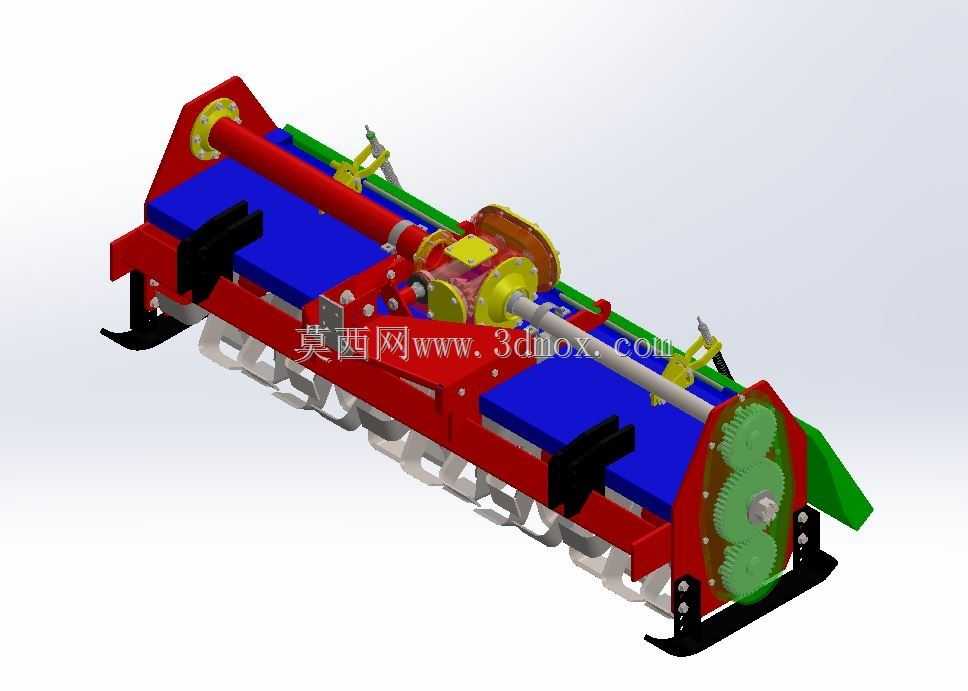

　　这款土壤耕作设备属于农用耕整机械范畴，主要配套轮式拖拉机后悬挂系统使用，适配国内多数主流马力段农用拖拉机的三点悬挂安装接口，作业时通过拖拉机后输出轴传递动力，驱动内部传动系统带动刀辊旋转完成土壤切削作业。从结构设计来看，设备主框架采用红蓝双色分块设计，并非单纯的外观配色区分，红色区域为设备主承载梁结构，承担作业过程中土壤切削带来的冲击载荷，蓝色区域为上部盖板与安装支座区域，用于布置传动护罩、悬挂连接点与限深部件安装位。设备两端布置的大尺寸绿色齿轮为侧边传动结构，相比中间传动布局，侧边齿轮传动能够避免作业过程中出现漏耕问题，中间的白色连接杆为刀辊主轴，承担扭矩传递作用，带动整根刀辊上的刀片做圆周切削运动。

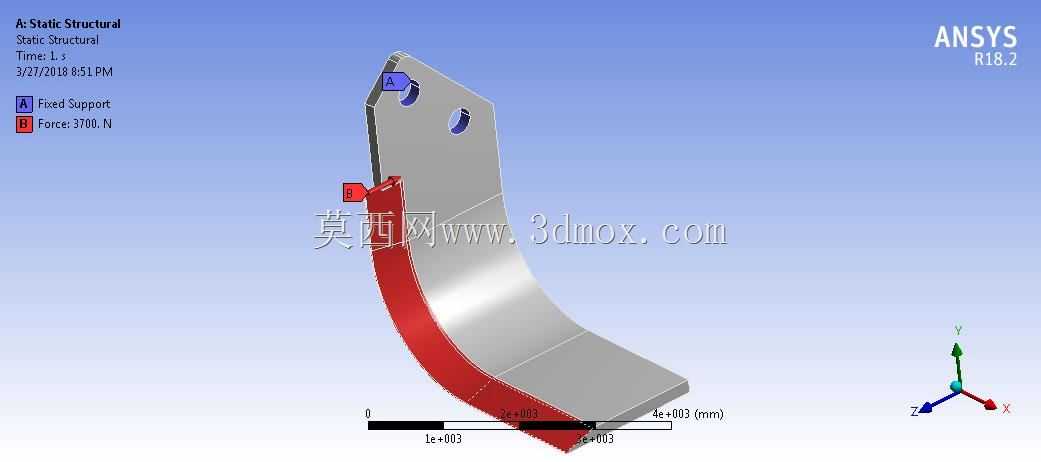

　　设备的作业功能覆盖耕种前的全流程土壤整理环节，可一次性完成土壤破碎、土块细碎、表层土壤平整、有机肥与土壤混合等多道工序，作业后表层土壤细碎度能够满足蔬菜、大田作物播种的种床要求，无需后续额外耙地作业。刀辊上布置的灰色弯形刀片为旋耕弯刀，采用左右对称交错排布方式，作业时刀片侧切刃先切入土壤，随着刀辊旋转逐步将土块抛起，通过与机罩内壁的碰撞完成土块破碎，这种排布方式能够平衡刀辊旋转过程中的侧向力，降低作业时的整机振动，同时避免出现土壤向一侧堆积的问题。

　　从安装边界尺寸来看，该款设备作业幅宽覆盖常规1.8米到2.2米区间，能够适配多数南方小田块与北方大田块的耕整需求，设备整体高度控制在1.1米以内，安装后不会遮挡拖拉机驾驶员的后方作业视野，下部刀辊回转半径为245毫米，常规作业耕深可稳定在12厘米到18厘米区间，可通过两侧的黑色限深支架调整作业深度，限深支架采用滑槽式调节结构，调整时仅需插拔固定销即可完成耕深档位切换，无需额外工具辅助。两端向下延伸的黑色支架为设备停放支撑腿，设备与拖拉机分离时可将支撑腿放下，保持设备水平放置，避免刀辊直接接触地面造成刀片变形，同时方便后续再次挂接时对准悬挂接口。

　　设备上部的黄色与绿色部件为动力输入护罩与安全防护结构，动力输入轴与拖拉机后输出轴连接的万向节部分完全包裹在护罩内部，避免作业过程中杂草缠绕传动轴，同时防止高速旋转的传动轴部件卷入杂物引发安全事故。侧边齿轮传动箱采用全密封结构设计，内部加注齿轮油进行飞溅润滑，日常维护仅需按照保养周期更换齿轮油即可，无需频繁拆解维护。在实际应用场景中，这类设备除了常规大田作物播种前的耕整作业外，还可用于果园行间除草松土、设施农业大棚内的土壤翻耕、园林绿化工程中种植前的土地整理作业，相比传统铧式犁耕地，旋耕作业后的土壤孔隙度更高，更有利于作物根系下扎，同时能够将地表的作物残茬、杂草、施加的有机肥充分混合到表层土壤中，加快有机质的腐熟分解。

　　设计过程中针对设备的受力薄弱点做了强化处理，主框架与侧边传动箱的连接位置采用加厚钢板焊接，刀辊主轴采用调质处理的合金钢材质，能够承受作业过程中碰到石块、作物根茬时的瞬时冲击载荷，避免出现主轴变形、焊缝开裂的问题。刀片采用标准T型螺栓固定在刀座上，刀片磨损后可单独更换，无需更换整根刀辊，降低后期使用维护成本。设备上部的机罩采用弧形设计，土块被刀片抛起后能够沿着机罩弧形内壁均匀回落至地表，不会出现局部土壤堆积过高的问题，作业后地表平整度误差可控制在3厘米以内，能够满足后续播种作业的地表平整度要求。
