香橙派PC Plus开发板3D打印保护外壳

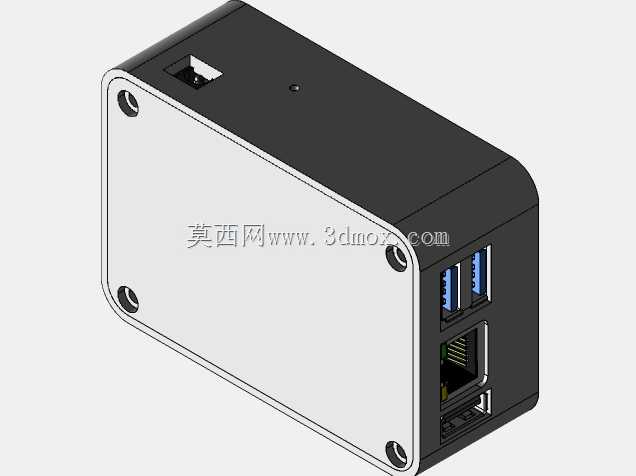

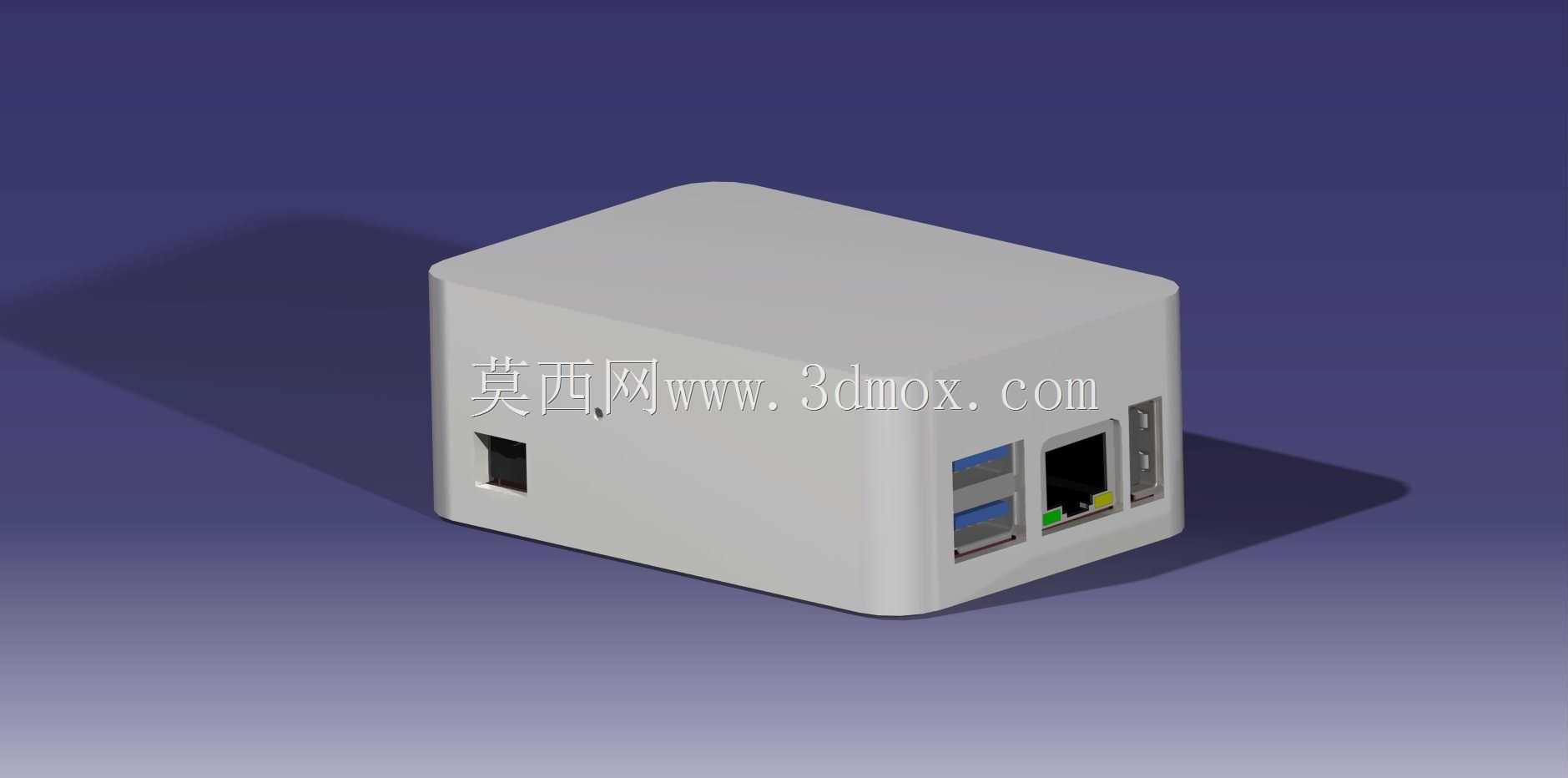

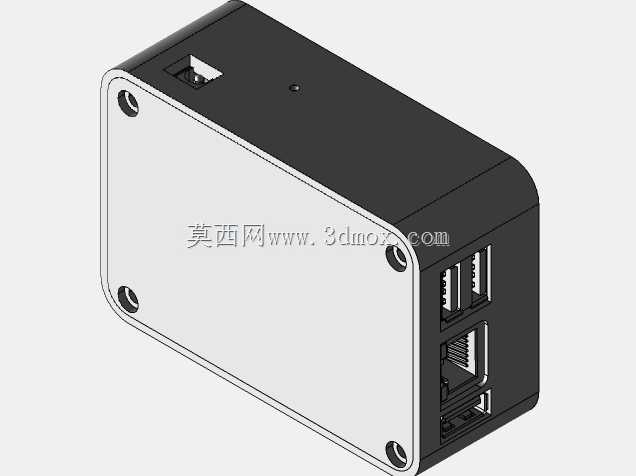

　　这款外壳是专为Orange Pi PC Plus开发板设计的3D打印适配壳体，主要面向嵌入式开发、单板计算机DIY、小型边缘计算节点搭建等场景使用，能够为裸露的开发板电路板提供物理防护，避免日常使用过程中灰尘堆积、异物触碰短路、意外磕碰造成的元件损坏。从结构设计来看，壳体采用上下扣合的分体式结构，整体为圆角长方体造型，没有尖锐棱角，既能够减少3D打印过程中的支撑材料用量，也能避免使用时划伤操作人员，同时圆角过渡的结构可以降低打印件的应力集中问题，提升壳体整体的抗冲击性能。壳体的接口开孔完全匹配开发板的外设布局，侧面预留了电源输入接口、USB接口、以太网接口、HDMI输出接口的对应避让位，所有开孔的边缘都做了0.2mm的倒角处理，

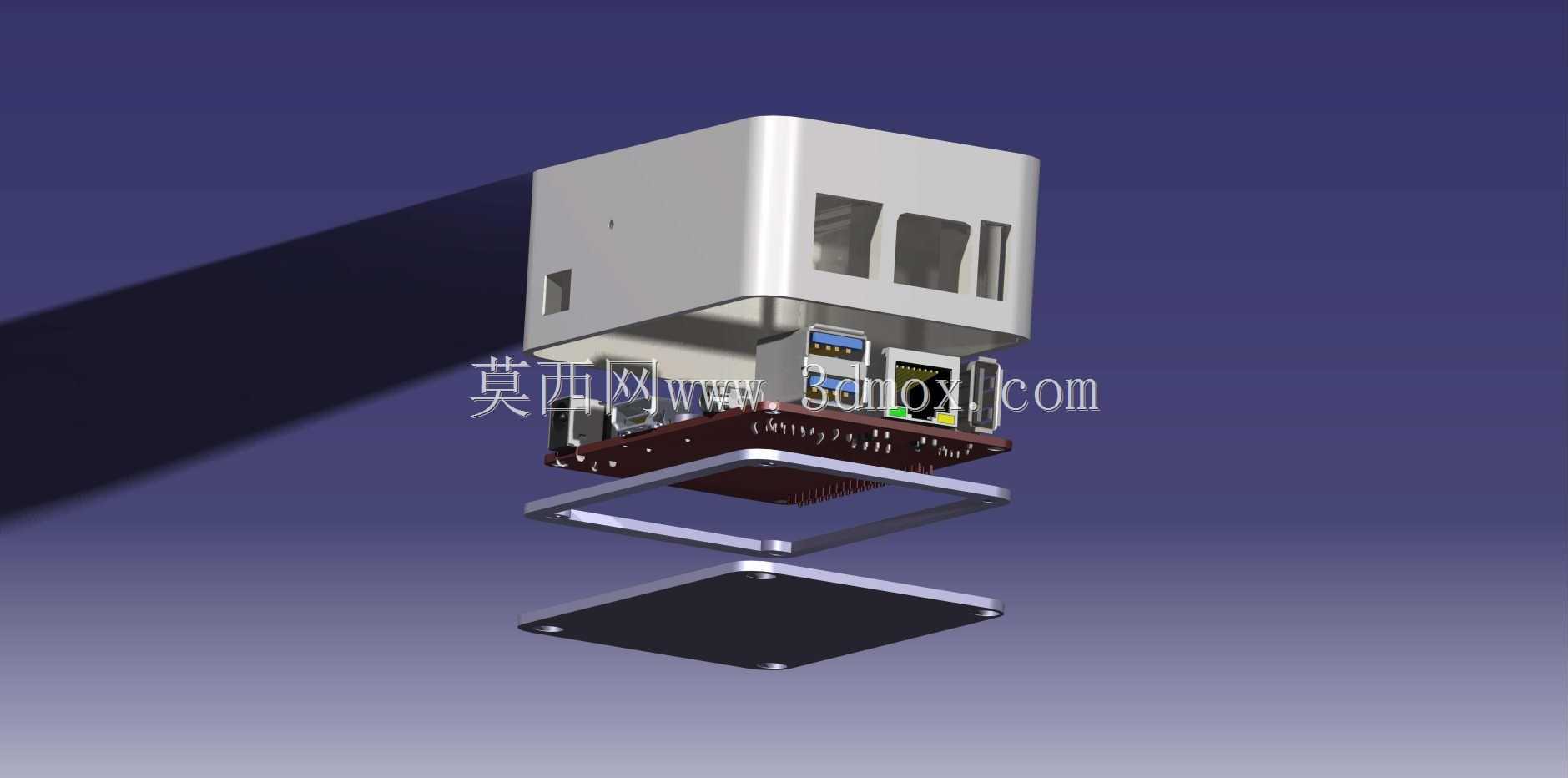

　　既能够保证接口插拔时不会被壳体边缘卡滞，也能避免打印层纹造成的接口边缘毛糙刮伤连接线材。壳体内部设置了四个对应开发板安装孔位的定位柱，定位柱高度经过精确核算，能够保证开发板装入后与壳体内壁保留1.5mm的间隙，避免电路板背面的焊点直接接触壳体造成短路，同时定位柱顶端设计了0.3mm的热熔铜螺母安装位，用户可以通过M2螺丝将开发板牢牢固定在壳体内，不会出现晃动移位的问题。壳体的上下盖配合面采用了凹凸止口结构，配合间隙控制在0.15mm，既能够保证扣合后不会轻易松脱，也不需要额外加装卡扣或者螺丝固定，日常拆卸维护开发板时可以直接徒手拆开，操作十分便捷。考虑到3D打印的工艺特性，壳体的壁厚统一设置为2mm，

　　这个厚度既能够保证FDM打印时的结构强度，不会因为壁厚过薄造成打印件变形，也不会因为壁厚过厚导致打印时间过长、材料浪费。壳体的顶部没有开设多余的散热孔，是因为Orange Pi PC Plus的常规运行功耗较低，自然对流即可满足散热需求，封闭的顶面能够更好地阻挡灰尘落入电路板，如果用户有高负载运行的散热需求，也可以自行在顶面对应主控芯片的位置加装散热风扇开孔，基础壳体的结构预留了足够的改造空间。在安装边界上，壳体的整体外形尺寸略大于开发板本身，长宽高分别比开发板多出8mm、8mm、5mm，能够兼容大部分常规的开发板安装支架，也可以直接放置在桌面、设备机柜内部使用，不会占用过多的安装空间。这款外壳的设计完全贴合开发板的实际硬件布局，

　　没有多余的冗余结构，所有的结构细节都围绕实际使用中的防护、接口适配、安装便捷性展开，既适合嵌入式开发者用来保护自己的开发板，也适合作为小型单板计算机项目的成品外壳使用，能够直接通过FDM3D打印机打印制作，不需要复杂的后处理工序即可投入使用。
