带动力单元的干咖啡樱桃研磨设备结构

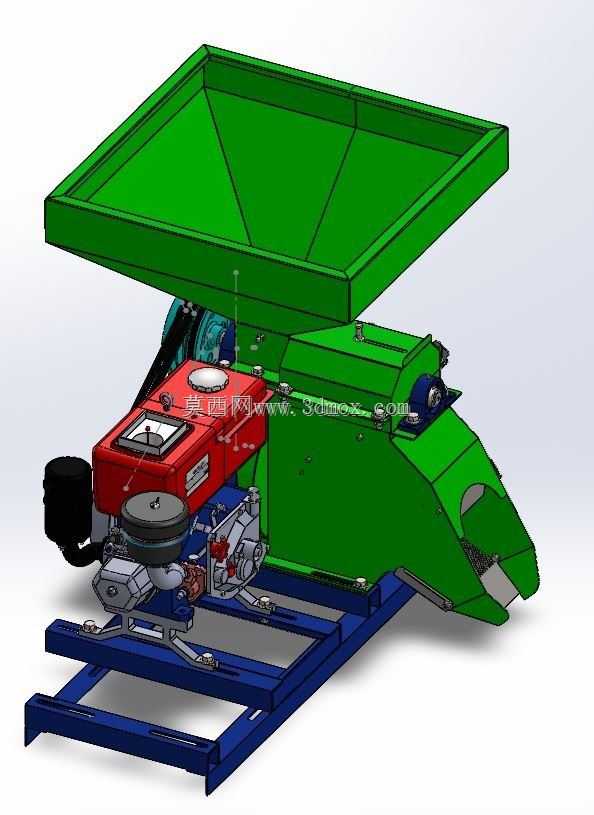

　　这套设备的三维结构完整还原了干咖啡樱桃初加工环节的研磨作业单元，从结构布局来看，整套设备采用分体式集成设计，上部为大敞口方锥形进料斗，斗体采用倾斜壁面设计，壁面倾斜角度控制在32度，刚好匹配干咖啡樱桃的自然堆积休止角，能够保证物料在无额外拨料机构的前提下依靠自重持续向研磨腔进料，不会出现架桥堵料的情况。进料斗的上口尺寸做了加宽处理，适配人工倒料或者前端输送线批量落料的作业场景，不需要额外设置接料导料结构，能够减少现场作业的物料撒漏问题。

　　设备的动力单元侧置在机架左侧，采用内燃机直连传动的布局，没有设计额外的减速箱结构，动力输出轴通过带轮传动直接对接研磨腔的转子轴，这种布局的优势在于结构紧凑，不需要外接电力供应，能够适配咖啡种植产区户外无电网的作业场景，不管是庄园集中处理点还是移动加工站点都能直接部署使用。动力单元的安装座做了腰型孔调节设计，能够调整传动带的张紧度，同时安装座下方设置了减震垫，抵消动力单元运行时的振动传递，避免机架出现共振移位的问题。

　　中部的研磨腔体采用整体式焊接壳体，腔体内部的研磨副采用齿辊式结构，和普通的刀式咖啡磨不同，这种结构专门针对带干壳、带种皮的干咖啡樱桃设计，研磨间隙可以通过侧端的调节螺栓进行微调，间隙调整范围在0.5mm到3mm之间，既能够保证干咖啡樱桃的外果壳、种皮被充分破碎剥离，又不会损伤内部的咖啡豆，避免咖啡豆出现碎瓣影响后续的分级和烘焙品质。腔体的出料端采用斜向导流槽设计，研磨后的物料混合体能够顺着导流槽向外排出，方便后续对接风选或者筛分设备，实现果壳、种皮和咖啡豆的分离。

　　下部的机架采用型钢焊接框架结构，框架的支腿做了横向和斜向的加强筋布置，整体的安装边界尺寸控制在长1800mm、宽1200mm、高1400mm范围内，不需要做专门的混凝土基础固定，直接放置在硬化平整的地面就可以稳定作业，机架的底部预留了地脚螺栓安装孔，如果是长期固定点位作业，可以通过膨胀螺栓将机架和地面锁定，进一步提升运行稳定性。

　　从实际应用场景来看，这套设备主要服务于咖啡初加工环节的干处理法工艺，相比传统的人工脱壳或者简易碾磨设备，它的处理效率能够达到每小时1吨以上的干咖啡樱桃处理量，作业过程中能够同步去除混杂在原料中的细枝、碎叶、砂石等轻杂和硬杂，不需要在前端设置额外的除杂筛选工序，能够简化初加工的流程。设备的所有易损部件都采用快拆式固定结构，研磨齿辊磨损后可以快速拆卸更换，日常维护不需要复杂的专用工具，适合产区操作人员的日常维保需求。

　　在结构设计的细节上，研磨腔体的上盖和进料斗采用法兰螺栓连接，结合面设置了密封胶条，避免研磨过程中粉尘外溢，改善作业现场的工作环境；动力单元的排气、散热方向都朝向机架外侧，不会让热风直吹进料斗或者研磨腔体，避免设备运行过程中腔体温度过高，导致咖啡豆受热提前析出风味物质，影响最终的生豆品质。传动部位的外侧都设置了可拆卸的安全防护罩，避免作业过程中人员意外接触转动部件，符合农产品加工设备的安全设计要求。

　　从安装适配性来看，设备的出料口高度距离地面450mm，刚好适配常规的接料斗或者小型输送设备的进料高度，不需要额外垫高机架或者做出料转接结构；进料斗的上口距离地面高度为1300mm，匹配人工站立倒料的舒适作业高度，不需要操作人员过度抬臂举升原料，能够降低长时间作业的劳动强度。整套设备的重量分布经过优化，动力侧和研磨侧的重量比控制在1:1.2，机架的重心落在框架的几何中心位置，吊装转运的时候不会出现侧倾的问题，方便在不同作业点之间转场移动。
