温湿度传感器防护安装壳体结构

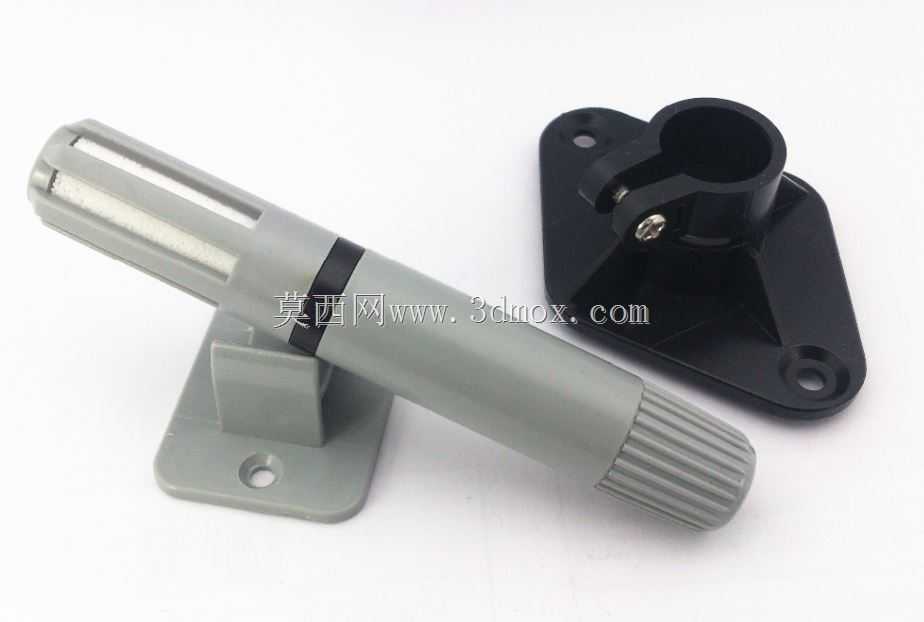

　　这类壳体主要应用在工业环境监测、农业大棚温湿度采集、暖通空调风道检测、户外气象站传感单元防护场景中，核心作用是为内置的温湿度传感探头提供物理防护，同时保证气流可顺畅接触传感元件，避免粉尘、喷淋水汽直接侵蚀内部电路与传感芯片。壳体采用长杆式主体搭配分体安装底座的结构设计，杆身中段预留了透气窗口区域，窗口内侧可贴装防尘透气膜，既阻挡大颗粒粉尘与液态水侵入，又能保证空气流通，让温湿度检测数值不存在滞后偏差。杆体尾部做了防滑滚纹设计，方便检修时手动旋开尾盖，更换内部传感板或者进行接线操作，尾盖与杆身的配合处预留了密封圈安装槽，装配后可达到IP65级别的防护能力，适配户外露天安装的使用需求。配套的安装底座分为两种结构，

　　一种是与杆身一体卡接的固定式方形底座，底座上预留两个沉头安装孔，可直接通过自攻螺丝或者膨胀螺栓固定在墙面、设备柜体外侧平面，安装孔距适配常规电气安装的标准孔位，不会出现现场打孔错位的问题；另一种是可调角度的抱箍式安装座，抱箍通过手拧螺丝锁紧杆身，可根据现场检测需求调整杆体的俯仰角度，适配风道斜向安装、设备边角安装等特殊场景，底座同样采用三角布置的三个安装孔，固定后抗风载、抗振动能力更强，不会因为设备运行振动出现壳体偏移。设计过程中充分考虑了注塑生产的工艺可行性，杆身主体采用等壁厚结构，壁厚均匀控制在1.8mm，避免注塑成型时出现缩痕、翘曲问题，所有边角都做了R0.5以上的圆角过渡，既减少注塑时的应力集中，也能避免安装时划伤操作人员。

　　壳体内部预留了标准的PCB板安装卡槽，可直接适配SHT30、SHT31、AM2305、SHT20等多款主流温湿度传感模块的安装尺寸，不需要额外做结构修改，传感板插入卡槽后可通过尾部的压线结构固定引出线缆，线缆出口处预留了防水格兰头的安装螺纹，可适配直径4-6mm的信号线缆，保证接线处的防护能力。安装边界方面，杆体主体长度控制在110mm左右，最大直径20mm，固定式底座的安装面尺寸为40mm30mm，可调式底座的安装面尺寸为50mm45mm，安装时杆体前端需要预留至少30mm的无遮挡空间，保证空气可正常流通到透气窗口位置，避免被安装面遮挡影响检测精度。
