橙色Pi Plus 2E开发板云母外壳结构设计

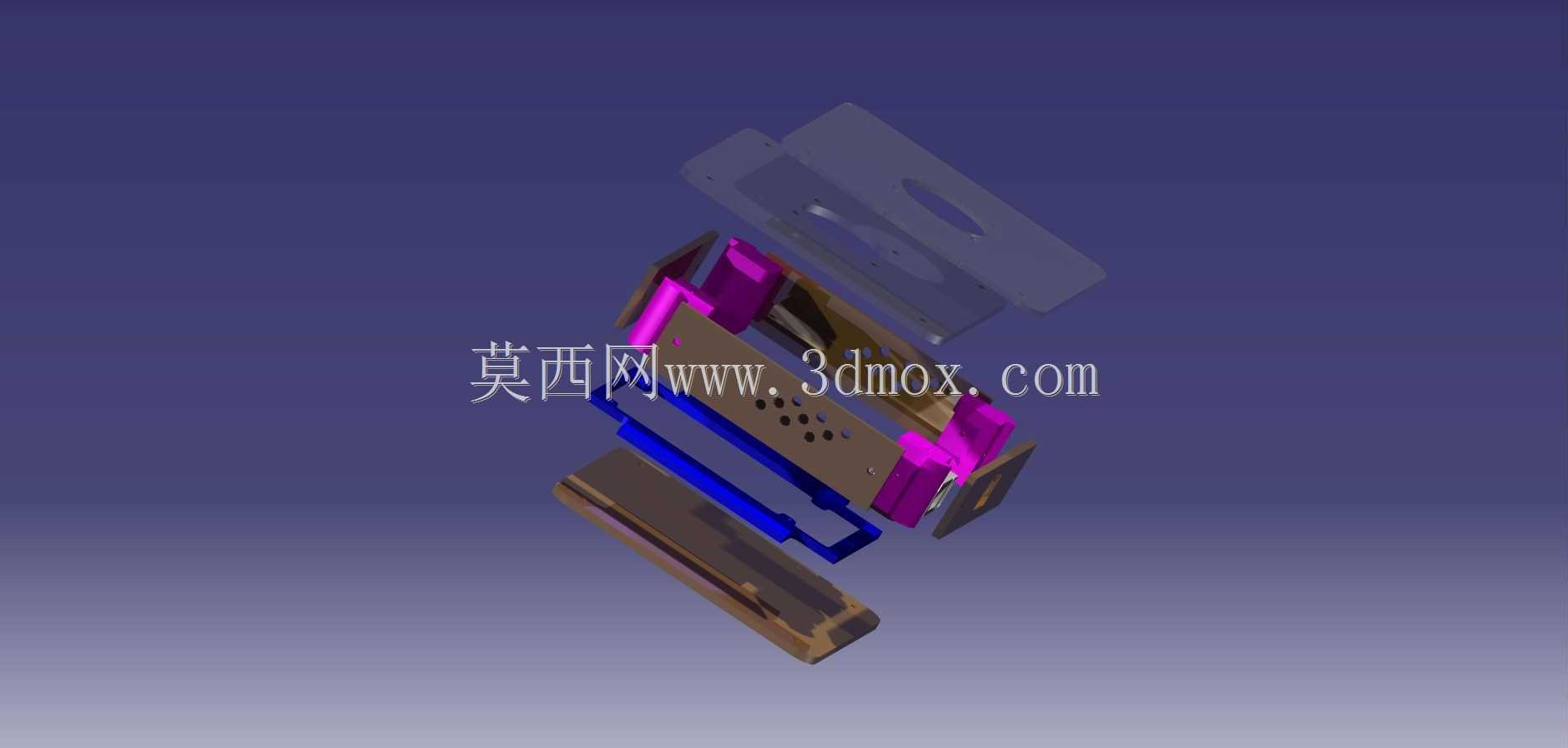

　　这款针对橙色Pi Plus 2E开发板设计的云母外壳，主要面向嵌入式开发、小型智能硬件原型搭建、边缘计算节点部署等场景使用，能够为核心板卡提供可靠的物理防护，同时兼顾散热需求与接口对位精度。从结构设计逻辑来看，外壳采用分体式装配结构，拆分出上盖、下托、侧边定位件等多个独立部件，各部件之间通过卡扣与定位柱实现无螺丝快速装配，既降低了组装难度，也避免了螺丝柱占用板卡周边的布线空间，适配开发板本身的元器件布局。云母材质的选用是这款外壳的核心设计考量，相比常见的塑料外壳，云母材质具备更优异的绝缘性能与耐高温特性，能够在开发板长时间高负载运行时，避免外壳局部积热导致的形变问题，同时杜绝外壳与板卡焊点、引脚接触造成的短路风险，

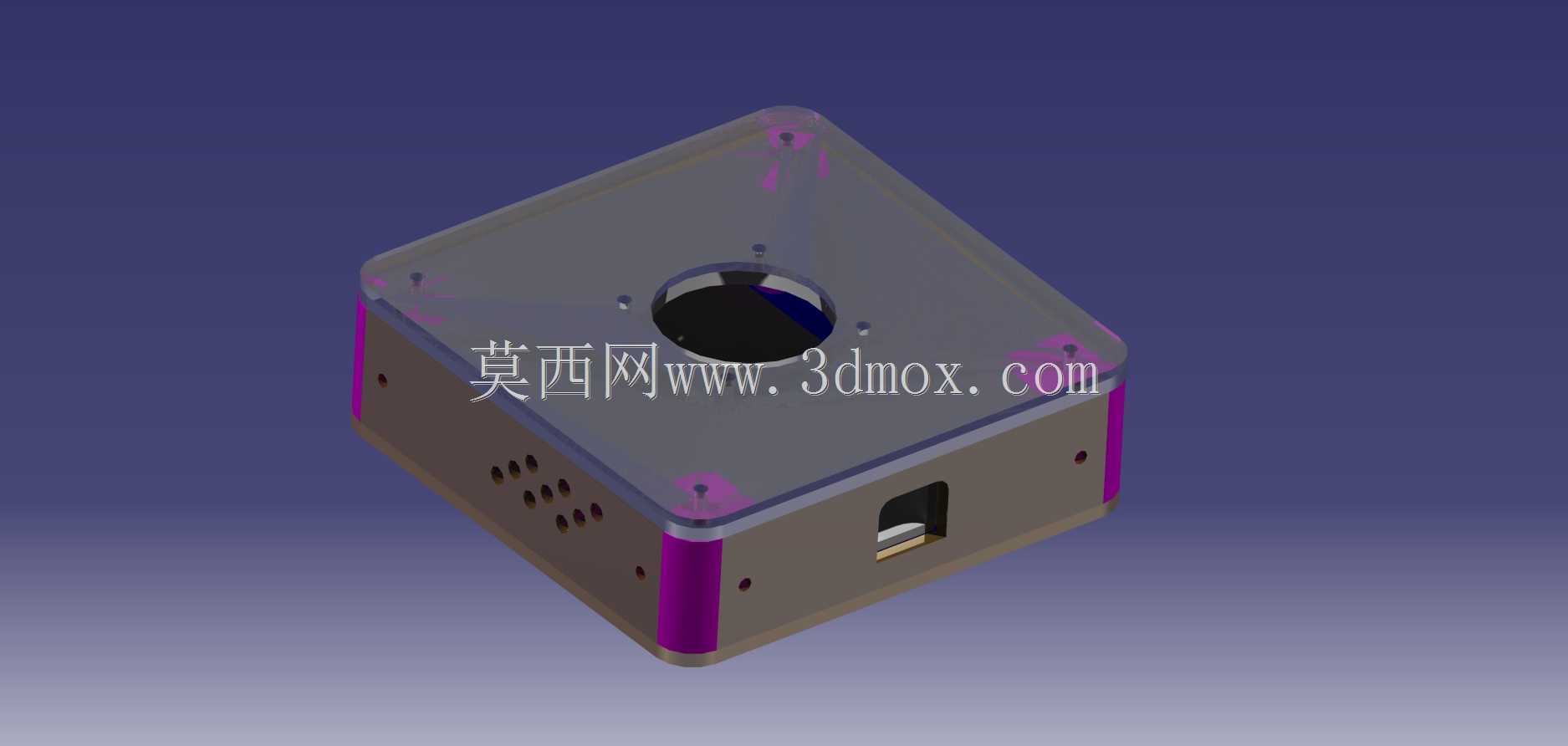

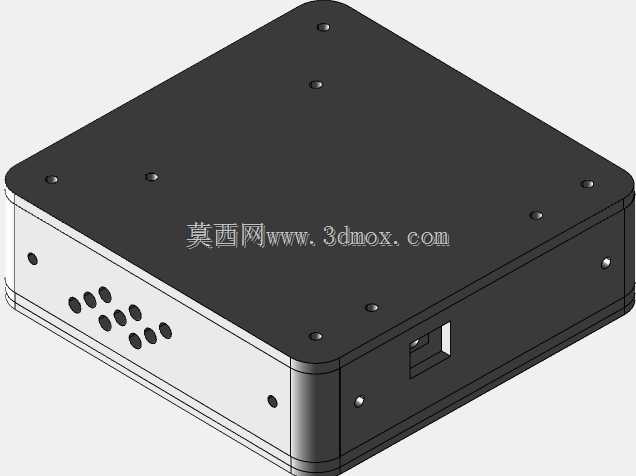

　　适合在工业现场温湿度波动较大的环境下使用。在安装边界设计上，外壳内腔完全贴合开发板的外形轮廓，预留出了所有外接接口的对位开孔，包括电源接口、HDMI接口、USB接口、以太网口以及GPIO排针的引出位置，开孔边缘做了0.2mm的倒角处理，避免插拔线材时刮伤线材外皮，同时也能引导接口快速对位，减少接插时的对位偏差。外壳的侧边预留了散热对流槽，槽位宽度控制在1.5mm，既能够保证空气流通带走板卡运行产生的热量，也能阻挡外界较大尺寸的杂物进入壳内接触板卡，避免引脚短路风险。上盖部分做了局部下沉设计，对应开发板上主控芯片、内存芯片的发热集中区域，下沉区域与芯片表面保留0.3mm的间隙，可根据使用需求自行粘贴导热垫片，

　　将芯片热量传导至外壳表面提升散热效率。下托部分设计了四个定位凸台，对应开发板的四个安装孔位，凸台高度1.2mm，能够将板卡抬离外壳底面，避免板卡背面焊点直接接触外壳造成磨损，同时在底面与板卡之间形成空气夹层，进一步提升底部的散热能力。外壳的整体外形尺寸控制在与开发板单边预留1mm余量的范围，不会额外占用过多安装空间，适合嵌入到小型智能设备的壳体内部作为板卡防护结构使用，比如小型网关、本地控制终端、数据采集节点等设备的内部板卡固定防护。在结构强度设计上，各部件的壁厚统一设置为1.2mm，在卡扣连接位置做了局部加厚处理，加厚区域壁厚2mm，避免多次拆装后卡扣出现断裂问题，同时在外壳的边角位置做了R2的圆角过渡，既减少了应力集中导致的部件开裂风险，也避免安装时尖锐边角划伤操作人员。
