工业料斗输送设备框架结构三维设计

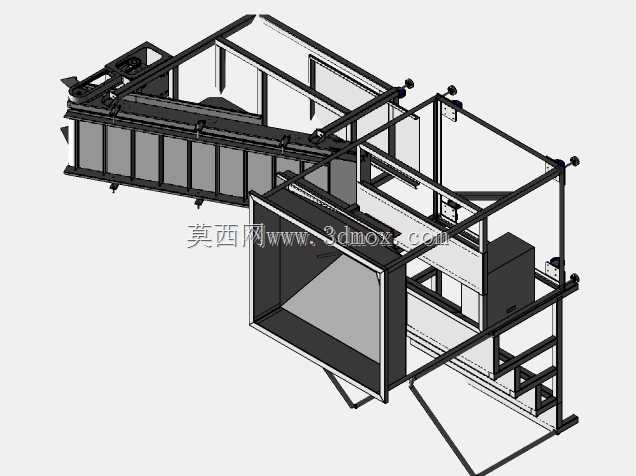

　　这套料斗输送结构的三维设计，核心面向离散制造车间内的散料、小型工件的跨工位转运场景，常见于机加工车间的工序间工件流转、小型零部件装配线的物料补给、轻工生产单元的边角料收集输送环节，可适配不同高度差的工位衔接需求，解决平面输送无法覆盖的上下料位高度差问题。从结构设计逻辑来看，整体采用方管焊接框架作为主体承载结构，框架的型材选型经过载荷校核，可承载常规工况下的料斗满载重量，同时预留了驱动组件、导向组件、料斗导向轨的安装基准面，所有安装孔位均按照通用装配公差设计，方便现场安装时的配钻与调整，减少现场施工的加工工作量。设备的输送路径采用倾斜式布局，进料端位于低位，对接人工上料台或者上游设备的出料口，出料端位于高位，

　　可直接对接下游加工设备的进料仓或者物料周转箱，倾斜角度经过反复验证，既保证物料在料斗内不会出现滑落撒漏，又尽可能压缩设备的整体占地长度，适配车间内狭窄的安装空间。料斗部分采用折边焊接结构，边缘做了圆弧过渡处理，避免物料残留与尖锐边角划伤操作人员，料斗与牵引链条的连接位置设计了浮动铰接结构，可抵消安装过程中的平行度误差，避免运行过程中出现卡滞、异响问题。驱动端布置在设备高位的出料侧，采用电机直连减速机构的布局，减少传动链路的功率损耗，同时驱动端的张紧结构设计在框架外侧，无需拆解设备护板即可完成链条张紧度的调整，日常维护操作空间充足。设备的两侧均设计了可拆装的防护面板，既可以避免运行过程中物料掉落、人员误触运动部件，

　　又可以在检修时快速拆除，暴露内部的传动与导向结构。从安装边界来看，设备底部设计了可调脚杯支撑结构，可适应车间地面不平整的安装工况，调整范围覆盖±30mm的地面高度差，无需额外制作安装基础，直接放置在硬化地面上即可完成调平固定；设备的侧面预留了光电传感器的安装支架位，可根据实际生产需求加装物料检测、到位检测元件，对接车间的产线控制系统，实现自动启停、料位联动的自动化运行。导向轨采用耐磨型材制作，与料斗侧轮的配合间隙经过优化，既保证料斗运行过程中不会出现晃动偏移，又不会因为间隙过小导致运行阻力增大，延长易损件的更换周期。整体结构没有冗余的设计部件，所有型材、板材、标准件均采用工业常用规格，加工与采购成本可控，适合中小批量的设备改造与产线升级项目使用，建模过程中所有配合面均保留了合理的装配公差，可直接导出工程图用于生产制造。
