工业流体精密过滤罐体总成结构

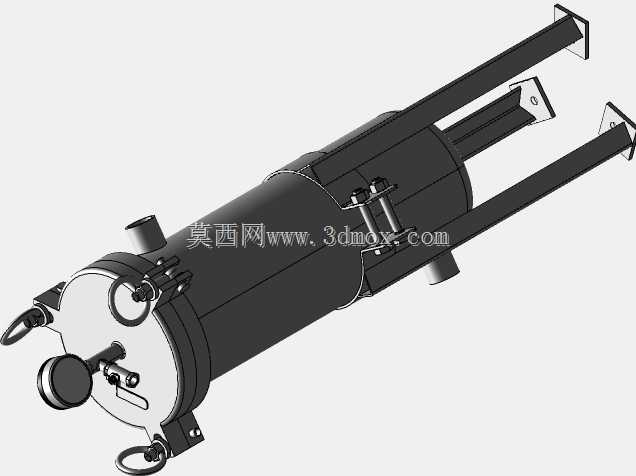

　　这套过滤罐体总成的结构设计，核心围绕工业流体管路里的杂质拦截、固液分离需求展开，在化工循环水、食品饮料料液输送、电子制程纯水、小型涂装前处理以及中小型液压润滑回路里都能见到同类结构的落地应用。整套装置以卧式承压圆筒作为主体容腔，筒身两端采用快开式法兰端盖结构，端盖上布置了快拆锁紧卡扣、旋转式压紧手轮以及侧向吊环，不需要大型拆装工具就能快速开启腔体，更换内部的滤袋、滤芯或者清理沉积在筒底的固体残渣，日常运维的操作空间预留得很充足，端盖侧方的小口径接口可以对接排气阀或者压差取样管路，运行时能快速排掉腔体内积存的空气，避免气阻造成过滤流量骤降。筒身侧面预留了两个标准流体接口，分别对应待过滤介质的入口和滤清后的出口，

　　接口的高度差顺着筒内流道走向布置，让进入腔体的流体沿着筒壁平缓旋流，既可以让大颗粒杂质在离心作用下预先沉降到腔体下部，减少滤材表面的直接堵塞，也能避免高速流体直接冲击滤材造成破损。筒体外侧延伸出两根平行的支撑长梁，梁端带折弯安装固定板，板上预制了螺栓固定孔位，整套设备不需要额外焊接支架，直接通过梁端固定板就能锁固在设备机架、操作平台或者混凝土基座上，支撑梁的长度跨过筒体全长，承重时受力点分布在两端，不会让承压筒身直接承受安装弯矩，长期运行也不会出现筒体变形、接口密封错位的问题。建模时把端盖的密封槽、卡扣的铰接转轴、手轮的锁紧行程、支撑梁的折弯圆角都做了完整还原，装配关系里保留了快开结构的活动间隙，

　　工程人员拿到模型后可以直接核对现场安装边界：支撑梁两端的安装孔跨距决定了基础预埋或者机架开孔的位置，筒体的最大外径要预留出至少单侧三百毫米的操作空间，用来转出端盖、抽出内部滤件，进出口接口的中心高度要和现场管路的标高对齐，避免强行配管给壳体带来附加应力。这类过滤设备的设计思路没有追求过高的过滤精度，而是优先兼顾大通量处理能力和极低的运维成本，腔体内部可以根据工况更换不同精度的滤袋、折叠滤芯或者不锈钢丝网，适配从几十微米的大颗粒碎屑到微米级细微杂质的不同拦截需求，支撑结构和筒体采用分体装配的形式，也方便根据不同的安装场地调整梁的长度和固定孔位，不用重新改动承压筒体的主体结构，在批量配套非标流体设备时，能大幅减少重复设计的工作量。
