薄壁环形密封回转支承结构设计

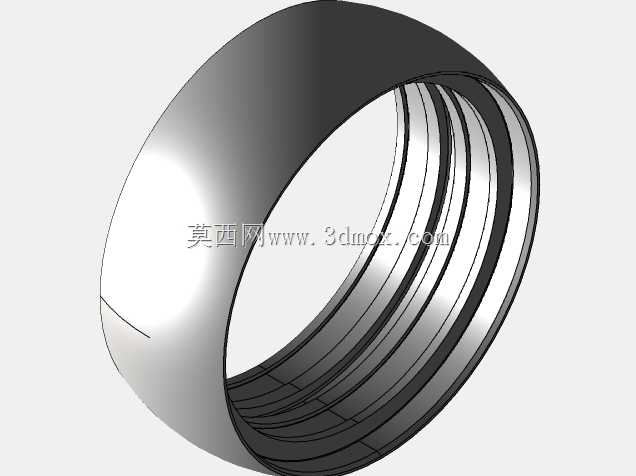

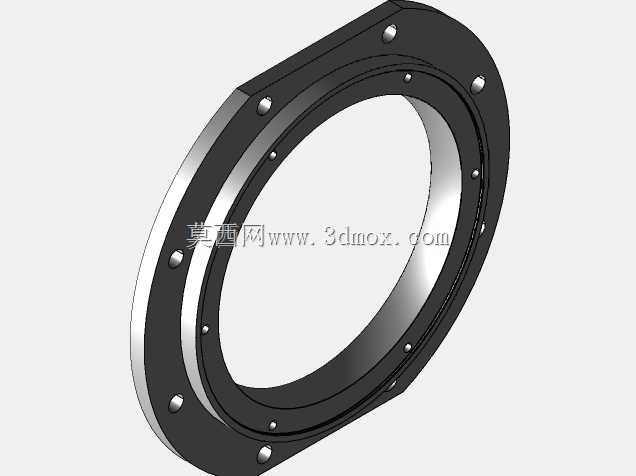

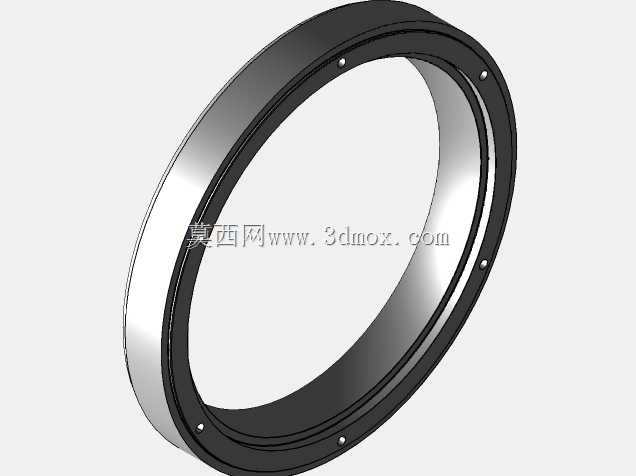

　　这类薄壁环形密封回转支承结构，常应用在对安装空间轴向尺寸有严格限制的回转工况中，比如通讯设备的天线转台、小型精密回转工作台、轻载旋转检测工装等场景，区别于常规重载回转支承，该结构更侧重紧凑安装空间下的平稳回转与密封防护性能。从结构设计逻辑来看，该部件采用双圈配合的薄壁结构，外圈与内圈之间预留均匀的滚动体安装槽，沿圆周均匀分布的小直径滚动体承担径向与轻度轴向载荷，避免了常规厚壁支承占用过多径向空间的问题，同时在内外圈配合的端面位置设置了嵌入式密封胶条槽，装配后可形成完整的环形密封屏障，阻挡外界粉尘、水汽进入滚动体配合面，延长部件在户外或多尘工况下的使用寿命。在实际安装边界设计上，该环形件的轴向厚度控制在较小尺寸范围内，

　　安装时可通过外圈圆周上均匀分布的定位销孔完成周向定位，无需额外设计复杂的法兰压盖结构，内圈可直接与回转工作台面或者转动负载连接，安装面的平面度公差要求控制在0.02mm以内，避免安装后因基面不平导致内外圈卡滞、回转阻力增大的问题。设计过程中需要重点控制内外圈滚道的同轴度公差，滚道表面粗糙度需达到Ra0.8以下，保证滚动体运转时的顺畅度，沿圆周分布的滚动体安装孔位置度公差需控制在0.01mm范围内，避免滚动体出现偏载导致局部磨损加剧。该结构的载荷特性偏向轻载高速回转场景，额定静载荷不适合超过5kN，适用于连续回转转速不超过30r/min的工况，在通讯天线转台应用中，可配合角度检测元件实现360度连续信号扫描，

　　密封结构可保证户外雨天环境下内部滚道不会出现锈蚀问题；在小型检测工装应用中，紧凑的轴向尺寸可降低整个工装的整体高度，适配狭小的设备安装舱室。建模过程中对薄壁结构的壁厚做了均匀化处理，避免壁厚差异导致热处理环节出现变形，内外圈的配合间隙控制在0.01-0.02mm之间，既保证回转时无明显旷量，又不会因间隙过小出现转动卡涩，密封槽的尺寸设计适配标准O型密封圈，无需定制特殊规格密封件，降低后续备件更换成本。
