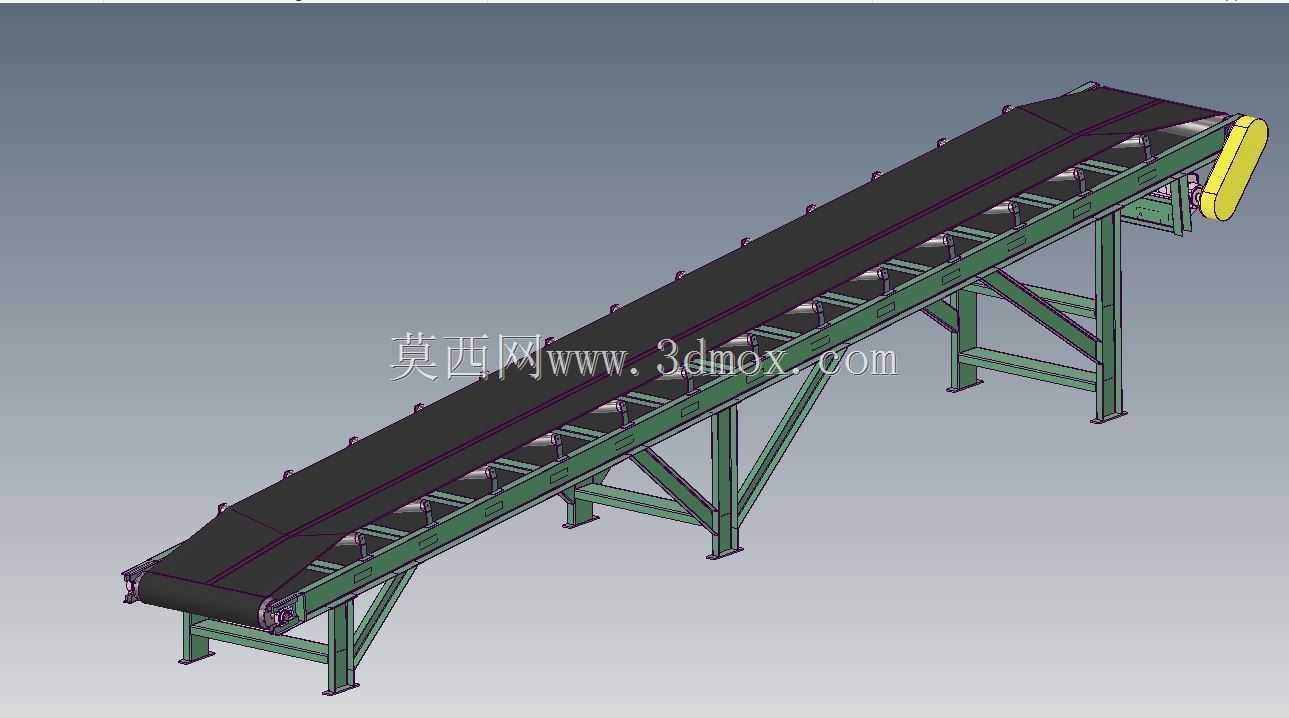

倾斜式爬坡橡胶带输送设备结构

　　这款倾斜布置的橡胶带输送结构，主要适配有高低差的工位间物料转运需求，常见于生产流水线跨楼层物料传递、仓储分拣线进出料端高差衔接、散料装车作业的给料环节，也可配套在破碎、筛分设备的出料端，完成加工后物料的定向转移，相比水平输送设备，能在有限的厂区占地内完成垂直方向的物料位移，减少中转环节的人工投入。设备主体采用槽钢焊接的倾斜机架作为承载基础，机架支腿设置有横向斜撑补强，避免长距离倾斜布置时出现机架晃动、挠度超标的问题，支腿底部预留有地脚安装孔位，可根据现场安装地面的平整度做调平固定，适配水泥地面、钢结构平台等不同安装基面。输送面采用环形橡胶带作为承载构件，带宽适配常规散料、包装箱、小型加工件的输送尺寸，

　　沿机架倾斜方向等间距布置有槽型托辊组，承托橡胶带的上分支承载段，下分支设置平行下托辊承托回程段胶带，避免胶带运行过程中出现跑偏、下垂剐蹭机架的问题。设备高端位置设置传动滚筒，配套外置的驱动单元提供动力，低端位置设置改向滚筒与张紧结构，可通过调整张紧行程补偿橡胶带长期运行后的拉伸变形，保证胶带与滚筒间有足够的摩擦力，避免运行打滑。两侧机架沿输送方向设置有挡边结构，防止倾斜输送过程中物料从胶带侧边滚落，进料端可根据上游设备的出料形式配套接料导槽，减少物料下落对胶带的冲击，出料端设置有卸料导板，可将输送至高端的物料顺畅导入下游接料设备。设计过程中重点控制了机架的倾斜角度，兼顾物料输送时的自滑特性与输送效率，避免倾角过大导致物料下滑，

　　同时核算了不同负载下机架的受力变形量，保证支腿、横梁的型材选型满足长期满载运行的强度要求，安装时需保证两端滚筒的轴线平行度，避免胶带运行跑偏，整机的安装边界需预留驱动端的检修空间、张紧端的调整行程，同时保证两侧有足够的操作空间用于日常托辊更换、胶带调整等维护作业。
