立式多层管排组合式工业物料承载架

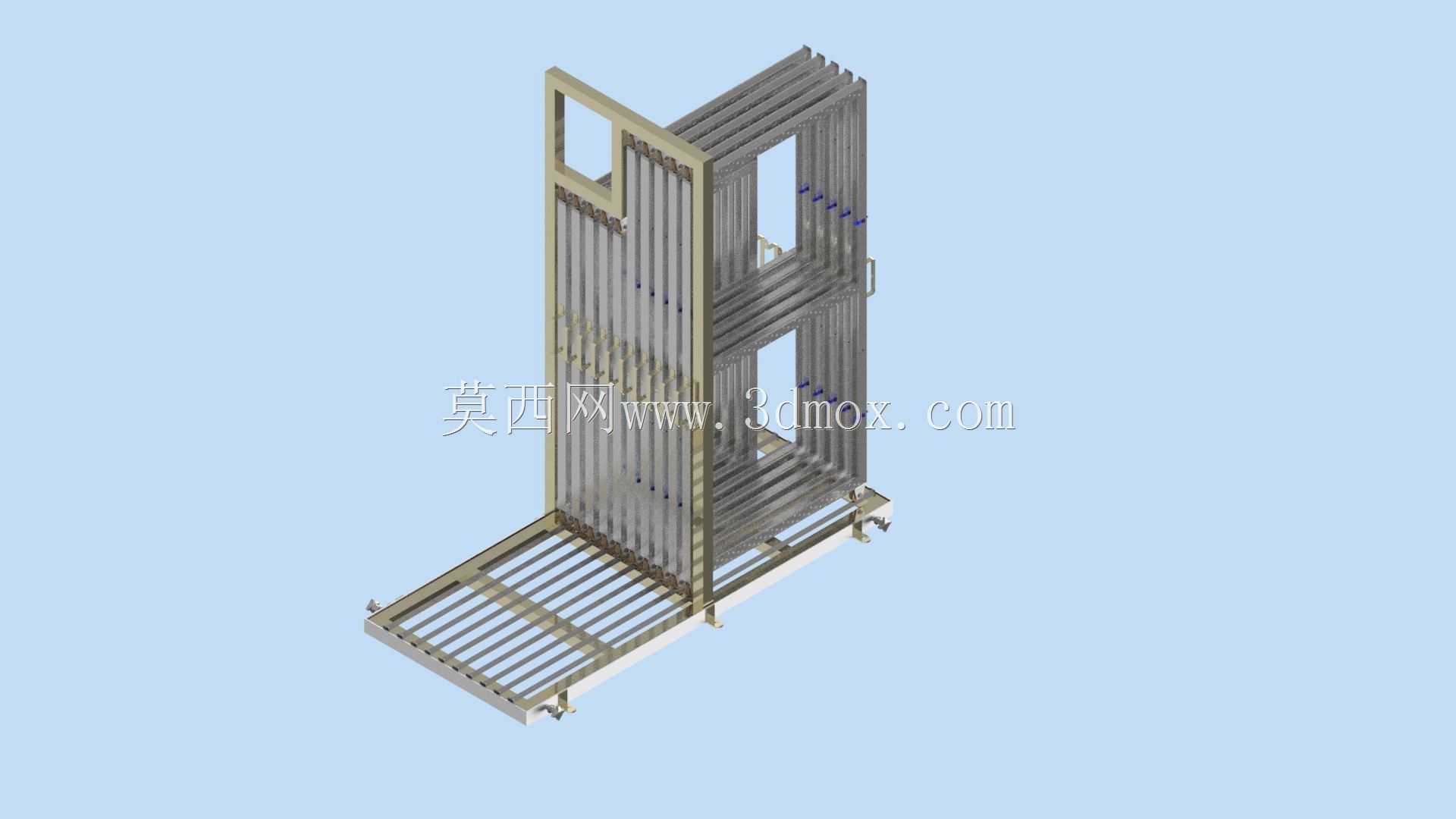

　　该立式承载结构主要面向车间工序间物料周转、线边暂存场景设计，可适配长条形管材、棒料、细长轴类加工件的分类存放需求，解决传统平放存储带来的工件磕碰、取料效率低、占地空间大的问题。整体采用立式框架布局，底部设置格栅式承托平台，平台采用等距排布的金属条焊接成型，条间预留均匀间隙，既可以避免工件底部积留切削液、加工碎屑，也能适配不同直径的细长工件底端定位，防止工件放置时出现滑移倾倒。主体侧部设置多组平行排布的竖向管排定位结构，每根定位管采用等间距安装方式，管间预留的间隙可根据存放工件的直径调整适配范围，工件插入间隙后可保持竖直放置状态，避免长件平放产生的弯曲变形，尤其适合易变形的薄壁长管、精加工细长轴类零件的存放。

　　框架侧部设置有一体化的扶手结构，方便作业人员推移调整架体位置，底部预留脚轮安装位，可根据使用场景选配万向带刹脚轮实现灵活转场，也可搭配固定地脚实现工位定点放置。设计阶段充分考虑了架体的受力分布，竖向立柱与底部承托框架采用满焊连接，横向加强梁设置在架体中部受力集中区域，抵消长工件放置时产生的侧向倾覆力矩，经受力校核，单组架体可承载数百公斤的细长类工件，同时架体的整体宽度控制在常规车间通道通行宽度范围内，可顺利通过1.2米宽的人行通道，适配多数机加工车间的布局要求。竖向管排部分采用分段式设计，上下两层定位区域可分别存放不同长度规格的工件，上层区域适配长度1.5米以上的长件，下层区域适配长度0.8-1.5米的中等长度工件，

　　实现不同规格工件的分类存放，避免混放导致的取料差错。架体表面采用喷砂除锈后喷塑处理，可适应车间内存在切削液、润滑油飞溅的使用环境，避免长期使用出现锈蚀掉漆问题。在安装边界上，架体的底部安装孔位按照标准脚轮与固定地脚的通用尺寸设计，无需额外加工转接板即可完成配件安装，架体的整体高度适配人体站立取料的操作高度，作业人员无需借助登高工具即可完成上层工件的取放，降低操作过程中的安全隐患。
