管道环绕式旋转焊接执行机构结构

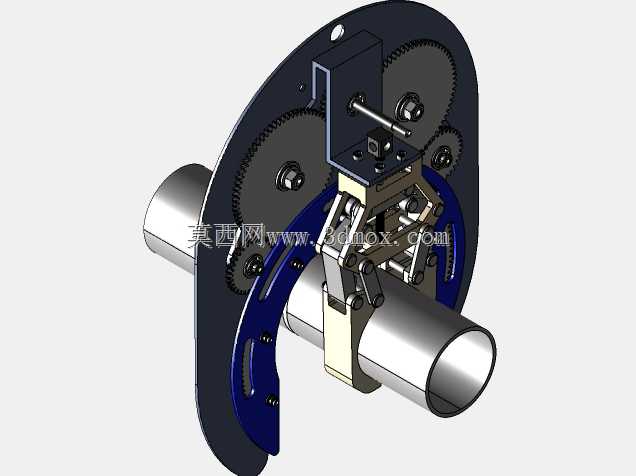

　　这套结构主要面向现场管道对接环缝焊接场景设计，区别于传统手工焊或大型变位机配套焊接方案，整体采用抱管安装的形式，无需额外搭建大型工装台架，可直接卡装在待焊管道的对接位置，适配野外管线铺设、车间预制管段拼接、化工管道检修等多种作业环境，尤其适合空间受限、无法挪动管段的现场焊接作业。整套机构以圆形安装基板作为承载主体，基板内侧设置弧形定位抱块，安装时可直接扣合在管道外壁，通过紧固件锁紧后即可完成整机固定，安装边界完全围绕管道周向布置，不会额外占用管道轴向的过长空间，对于相邻管段间距较小的密集管线排布场景适配性更强。传动部分采用多级齿轮啮合布局，驱动源输出的动力经小齿轮逐级传递至环绕基板布置的内齿圈，

　　带动前端的焊枪夹持组件沿管道周向做匀速回转运动，转速匹配0.5RPM的焊接送进速度，可保证环缝焊接过程中焊枪行走速度均匀，避免出现焊道厚薄不均、咬边等焊接缺陷。焊枪夹持模块采用多连杆可调结构，可根据管道壁厚、坡口形式调整焊枪的伸出长度、倾斜角度以及与焊缝的对中位置，适配不同壁厚的碳钢、不锈钢管道焊接需求，夹持位置预留了焊枪微调行程，作业过程中可根据熔池状态实时小范围调整焊枪位置，无需停机重新拆装夹具。结构设计上充分考虑了现场作业的拆装便捷性，基板采用分体式拼接结构，安装时无需从管道端部穿入，可直接在管道对接位置开合扣装，大幅缩短现场装夹准备时间；所有传动齿轮均做了防尘防护设计，外侧设置护板遮挡焊接飞溅，避免焊渣落入齿隙造成传动卡滞；

　　承载基板上预留了送丝管、冷却水管的走线固定位，管线可沿基板周向随回转组件同步移动，不会出现管线缠绕、拉扯的问题。整套机构的回转同轴度完全依托抱管定位精度保证，加工时严格控制弧形抱块的圆弧度与基板安装面的垂直度，可保证焊枪回转过程中与焊缝的距离偏差控制在焊接工艺允许范围内，无需额外加装焊缝跟踪装置即可满足常规管道焊接的精度要求，相比大型管道焊接专机，整体结构紧凑、重量更轻，单人即可完成现场装拆与转运，适配小批量、多点位的管道焊接作业需求。
