带式辊轴分选输送设备结构设计

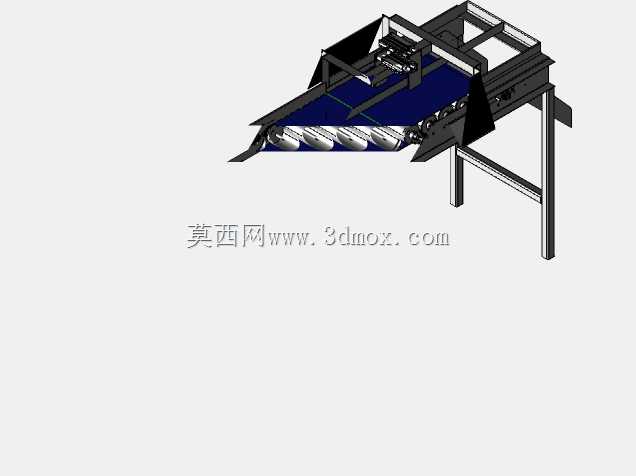

　　该设备主要应用于农产品初加工、轻工物料分拣、小件工业零件分选等产线场景，可在物料连续输送过程中完成尺寸分级、杂质剔除等工序，替代传统人工分拣的低效作业模式，适配连续化生产的节拍要求。从结构设计逻辑来看，设备采用落地式支腿机架作为承载主体，支腿底部预留安装固定孔位，可直接通过膨胀螺栓与车间混凝土地面连接，安装时需保证机架整体水平度偏差不超过千分之二，避免皮带运行出现跑偏问题。设备上部的输送面采用深蓝色平皮带作为承载构件，皮带下方设置多根平行排布的辊轴作为承托与分选执行部件，辊轴之间预留固定间隙，可根据待分拣物料的尺寸规格调整辊轴间距，让小于间隙尺寸的物料从间隙下落完成分选，大于间隙的物料则随皮带继续输送至下一工位。

　　设备两侧设置倾斜式导料挡板，挡板与皮带边缘的间隙控制在5mm以内，既可以防止物料在输送过程中从侧边掉落，也能引导物料集中在皮带中部区域通过辊轴分选段，避免物料偏载导致的分选精度下降。驱动端设置在设备一侧，采用电机搭配减速机构的传动方案，动力通过链轮链条传递至主动辊，带动皮带匀速运行，运行速度可根据产线处理量需求在0.1m/s到0.5m/s区间调整，适配不同物料的分选节拍。设备的进料端设置扩口式导料结构，可与上游的出料溜槽、振动给料机等设备直接对接，无需额外增设转接机构，减少物料转接过程中的跌落损伤。出料端预留标准安装接口，可对接下游的收集料斗、下一级输送设备或者包装工位，实现产线的连续化衔接。从安装边界来看，设备整体宽度控制在1.

　　2米以内，长度可根据分选段的需求进行模块化拼接，单段标准长度为2米，支腿高度可根据现场作业高度需求在700mm到1200mm范围内调整，适配不同身高的作业人员进行辅助操作，也能匹配不同高度的上下游设备对接要求。结构设计过程中充分考虑了维护便利性，辊轴采用快拆式安装结构，无需拆卸整体机架即可完成单根辊轴的更换，皮带张紧机构设置在设备两端的从动辊处，通过调节螺栓即可快速调整皮带张紧度，日常维护无需专用工具，可大幅降低设备运维的时间成本。设备的机架部分采用型钢焊接成型，焊接后进行整体去应力处理，避免长期运行过程中出现机架变形问题，所有与物料接触的部件均做圆角钝化处理，防止刮伤待输送的物料，也避免作业人员操作时出现磕碰划伤。
