多接口钢制汇流管路结构设计

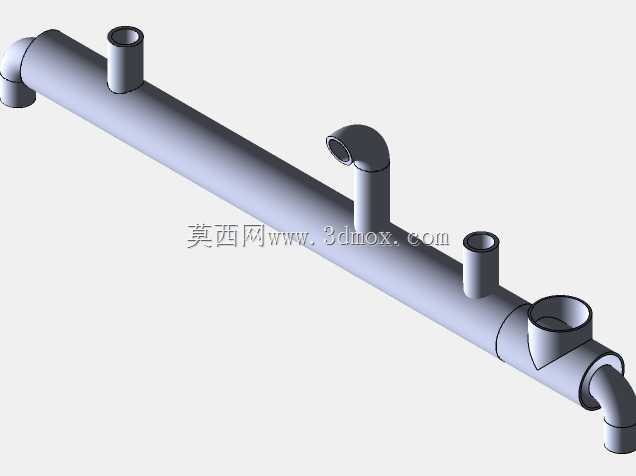

　　该汇流管路构件主要应用于流体输送系统的支路分流与汇流场景，常见于工业循环水系统、低压气动控制回路、小型液压供油单元以及暖通给排水的支路分配环节，承担单路主管对接多支路管线的介质导流作用，可根据不同支路的流量需求匹配对应口径的接口，减少管路系统中异径接头、弯头的堆叠使用量，降低管路整体的泄漏风险点。从结构设计来看，主体采用等径直管作为主流通腔，沿主管轴向依次布置不同朝向的支管接口，包含90°弯头式侧出接口、垂直直出接口以及端部弯头接口，各接口的中心距经过排布校核，可保证外接管路安装时不会出现操作空间干涉，相邻接口之间预留足够的管钳、扳手操作余量，无需额外加装延长接头即可完成现场配管作业。设计过程中优先考虑了介质流动的阻力特性，

　　所有支管与主管的连接位置均做了内孔倒角过渡，避免直角对接造成的介质紊流与局部压损，弯头位置的弯曲半径符合钢制管路的常规冲压成型规范，既保证介质转向时的流道顺畅，也兼顾了加工成型的工艺可行性，无需定制特殊成型模具即可完成弯管工序。各接口的端面均预留了标准管螺纹的加工余量，可适配国内常用的低压管路螺纹连接标准，安装时无需二次加工端面即可直接对接同规格的管路接头，端部的弯头接口可根据现场安装方向调整朝向，适配不同的进出管走向需求。从安装边界来看，主管整体长度可根据实际支路数量灵活调整，当前结构的各支管伸出长度统一控制在常规管路连接的最短有效长度范围内，既保证螺纹连接的有效啮合长度，也不会因为支管过长造成整体结构的刚性不足，

　　运输与安装过程中不易出现支管变形问题。管壁厚度按照低压流体输送用焊接钢管的常规参数选取，可满足1.6MPa以下的非腐蚀性流体输送工况，整体结构无复杂异形曲面，建模过程中所有特征均采用参数化驱动，修改主管口径、支管数量、接口朝向、中心距参数时可快速完成结构迭代，适配不同流量等级、不同支路数量的汇流需求，可直接导入装配体中完成管路系统的整体布局校核，提前排查管路与周边设备的干涉问题，减少现场配管的返工量。
