1000升每小时双级反渗透水处理设备结构

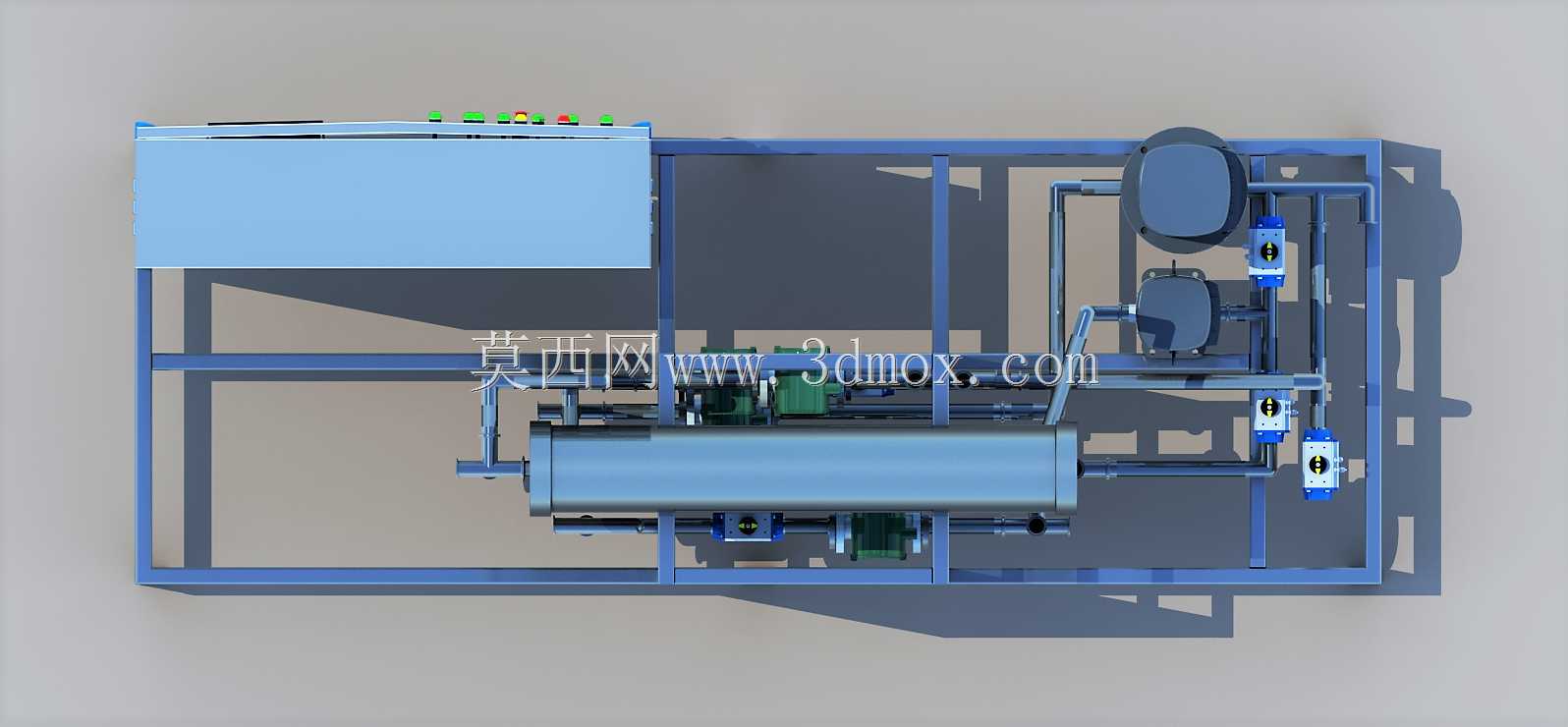

　　这套双级反渗透水处理装置，主要面向中小型工业生产净水、商用集中供水、饮用水深度净化场景设计，单小时额定产水量可达1000升，能够满足食品加工配料用水、电子零部件初洗用水、锅炉补给水预处理、商用直饮水站点等多场景的水质净化需求，可有效去除原水中的溶解性盐类、胶体、微生物、有机物等杂质，产出符合对应行业用水标准的净化水。整套设备采用撬装式框架结构设计，所有管路、泵组、膜元件、控制单元均集成在统一的型钢焊接机架上，框架采用矩形钢管拼焊成型，底部预留了叉车搬运孔位与地脚安装孔，安装时仅需对接原水进水口、产水出水口、浓水排放口以及供电接口即可完成部署，大幅减少现场安装的管路排布与接线工作量，也方便后期设备整体移位调整。从结构布局来看，

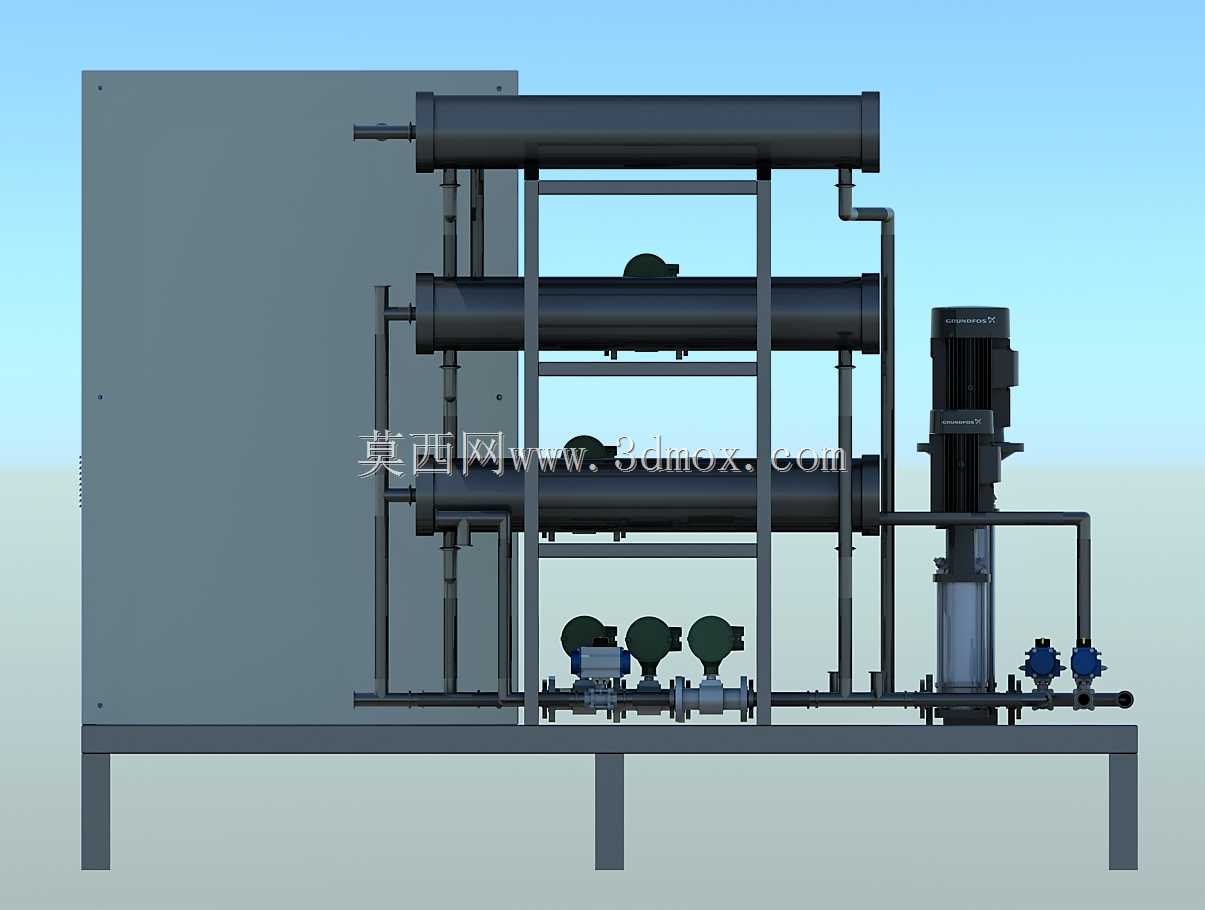

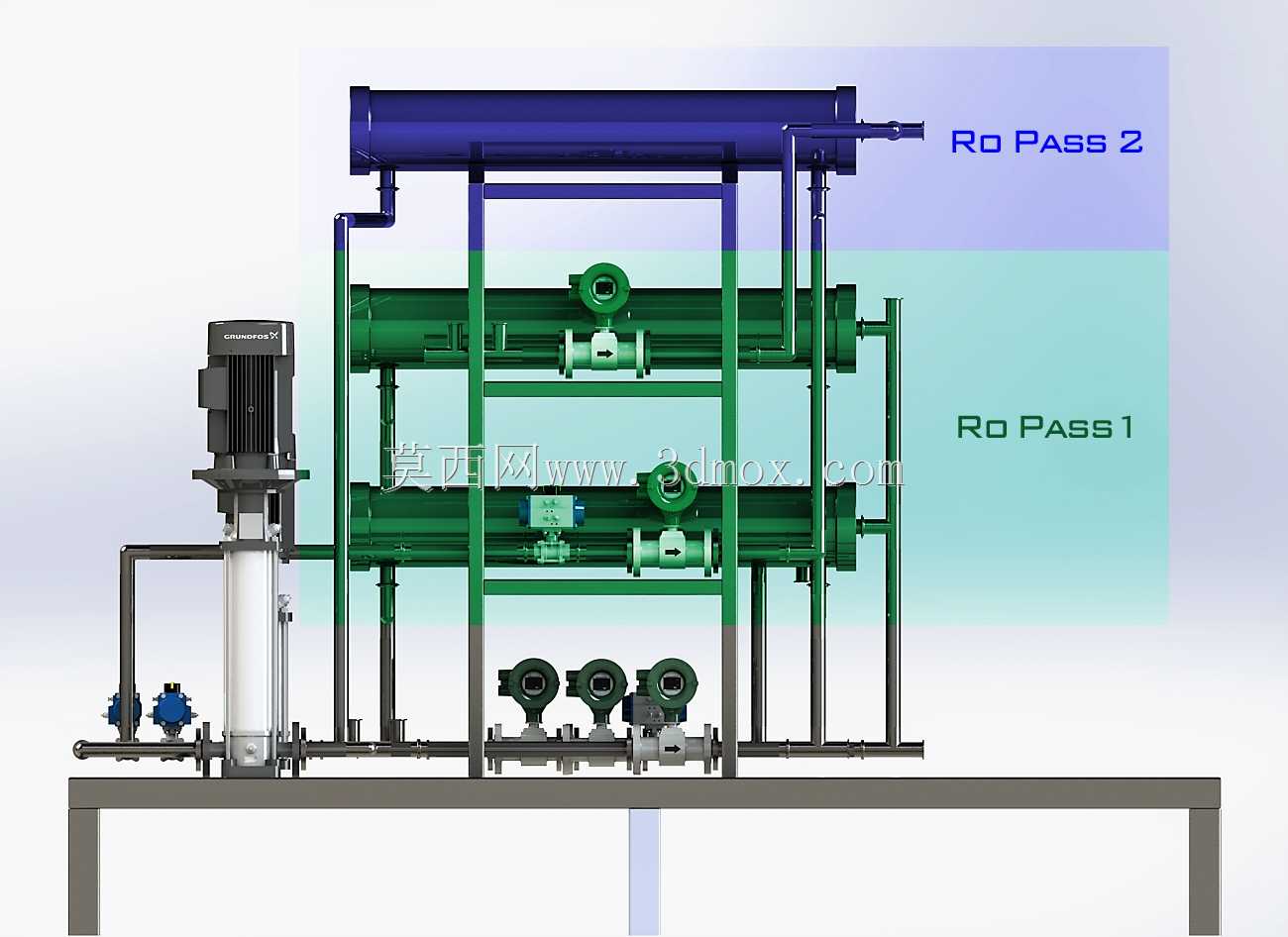

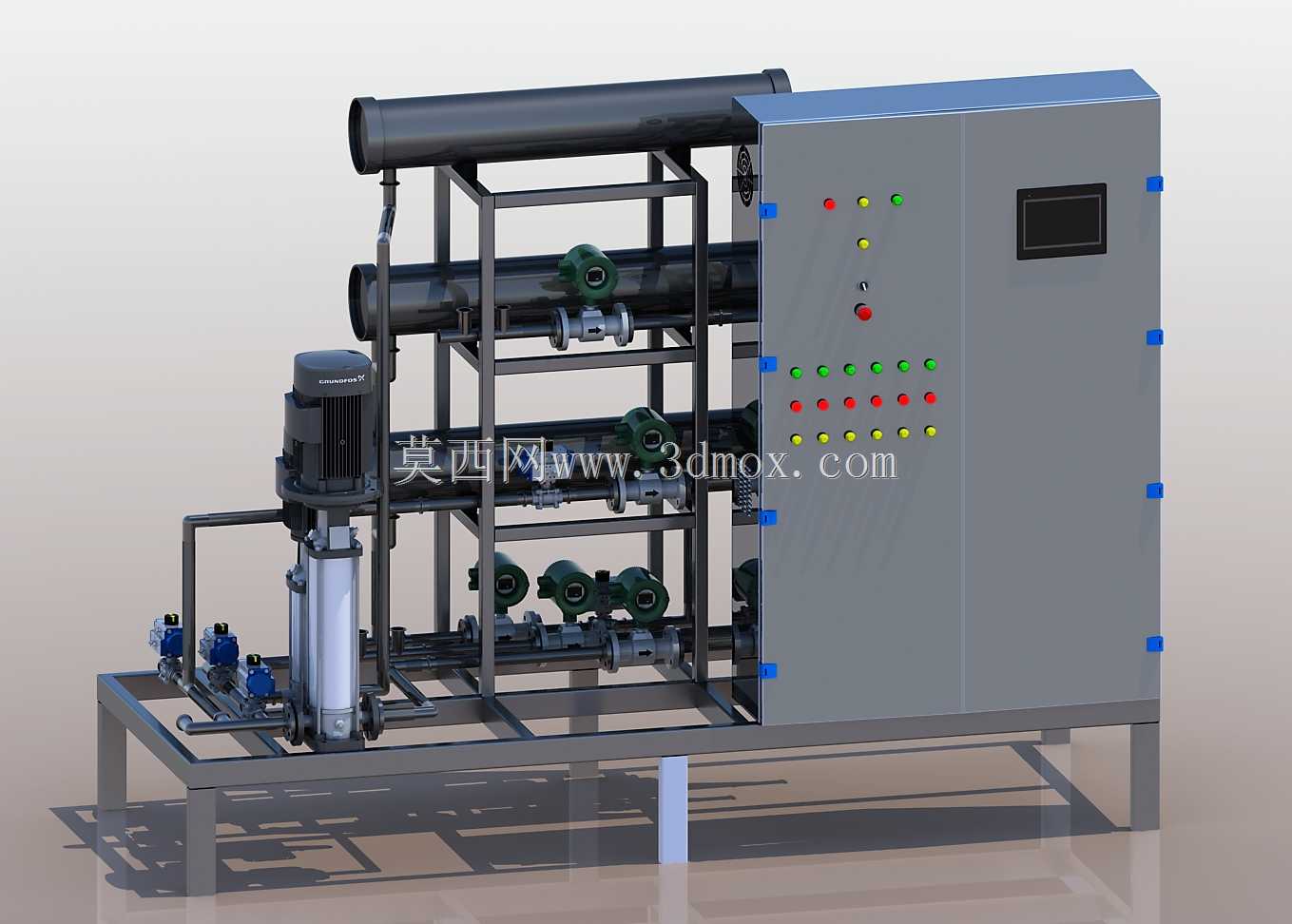

　　机架左侧布置了电气控制舱，内置PLC控制单元与人机交互操作面板，面板上集成了运行状态指示灯、操作按钮与参数显示屏，操作人员可直接在面板上完成设备启停、参数设置、运行状态查看等操作，控制舱做了密封防护处理，避免管路跑水溅入造成电气故障。机架中部核心区域依次布置了进水增压泵、预处理过滤单元、两级反渗透膜壳组件，高压管路采用不锈钢卡接连接，管路走向沿机架横梁排布，每段管路都预留了检修拆卸空间，膜壳采用卧式安装固定，更换膜元件时无需拆除周边其他部件，仅需拆开膜壳端盖即可完成更换作业。机架右侧布置了精密过滤器、流量调节阀、压力检测仪表与水质检测传感器，可实时监测各级进出水压力、产水流量、产水电导率等关键参数，

　　当参数超出设定阈值时控制系统会自动触发报警或停机保护，避免设备在异常工况下运行造成膜元件损坏。设计阶段充分考虑了日常运维的便利性，所有需要定期更换的过滤元件、需要校准的检测仪表都布置在机架外侧操作可达区域，无需钻入机架内部即可完成维护操作；管路设计上做了全流程的坡度处理，停机时管路内的存水可通过最低点的排污阀完全排空，避免长期停机时管路内部滋生细菌或残留水体冻胀损坏部件。整套设备的安装边界尺寸适配常规工业厂房的标准门洞宽度，运输时无需拆解即可通过普通货运电梯转运，机架底部的可调地脚可适应不同平整度的安装地面，调整水平后即可固定运行，不需要额外做混凝土基础，大幅降低了现场安装的土建成本。
