120GPM玻璃转子流量计结构设计

　　这款120GPM量程的玻璃转子流量计，主要面向中小口径流体管路的流量目视计量场景，在净水处理系统、小型化工药剂输送管路、实验室流体试验台、中小型冷却循环水系统中都有广泛应用，能够让运维人员无需外接供电，直接通过管内转子的悬浮位置快速读取管路内的瞬时流量，判断管路运行是否处于设计工况区间。

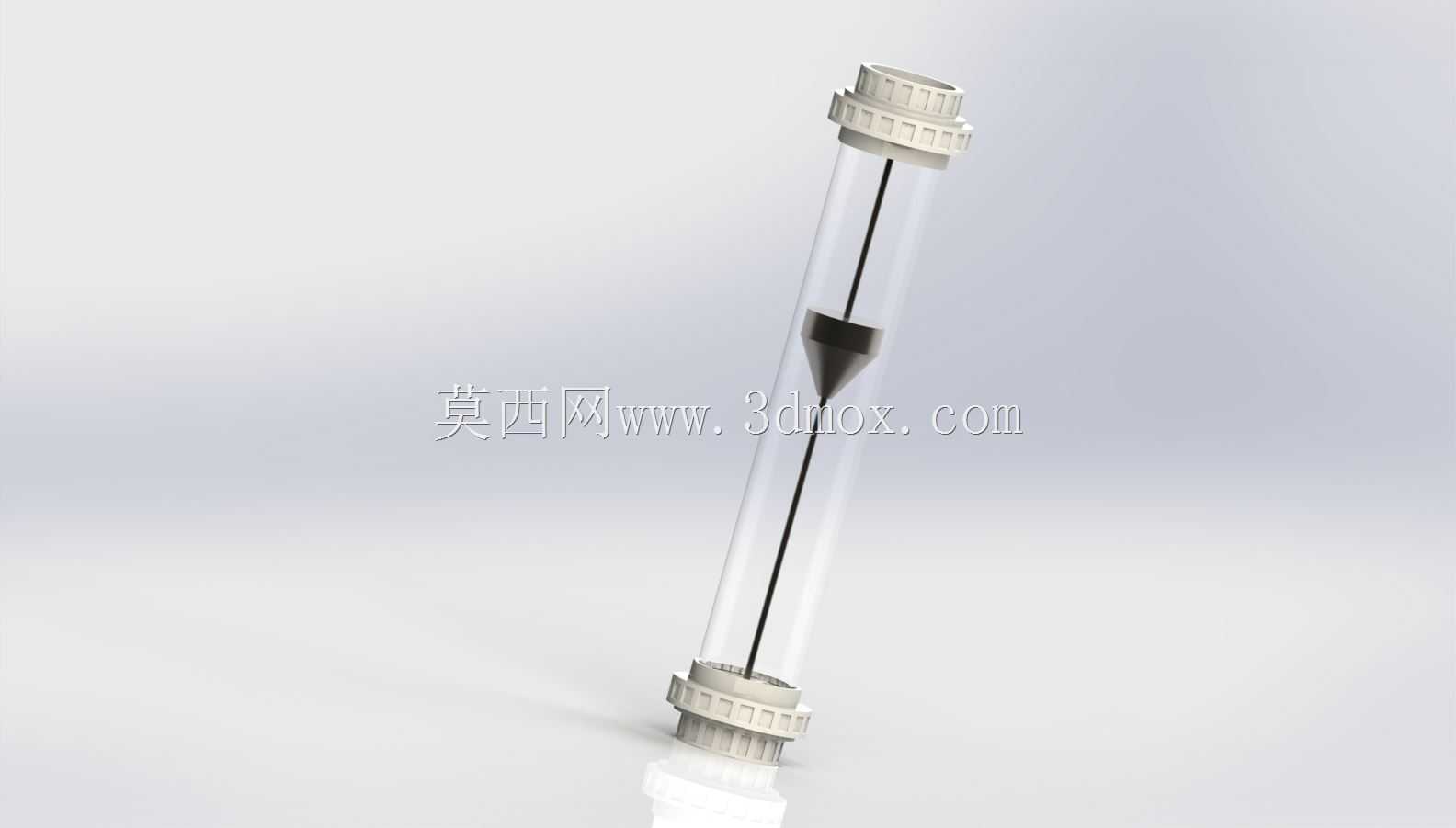

　　从实际使用需求出发，这款流量计采用透明玻璃作为测量管主体，就是为了兼顾耐腐性能与直观观测需求，玻璃材质对多数弱酸、弱碱及常规水性流体都有较好的耐受度，同时全通透的管壁不会遮挡转子位置，现场巡检时站在管路旁就能快速读数，不需要额外配置传感与显示单元，大幅降低了中小流量管路的计量成本。两端的连接端采用带防滑棱的塑料锁紧结构，安装时不需要额外的专用工具，手拧配合密封垫圈就能完成与管路的对接，后期拆洗维护时也能快速拆卸，清理管内壁附着的杂质或者更换磨损的密封件，不需要整体切割管路。

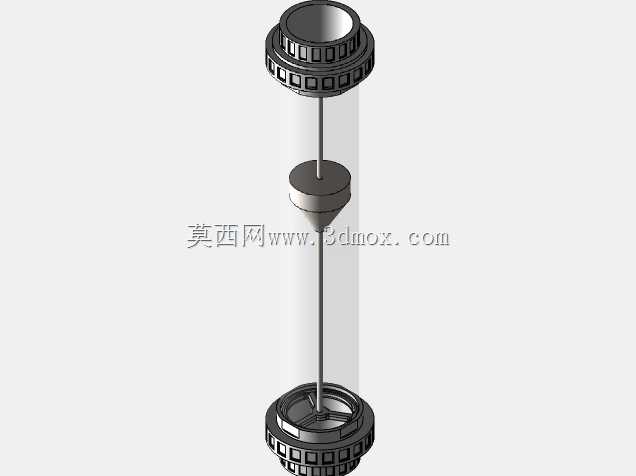

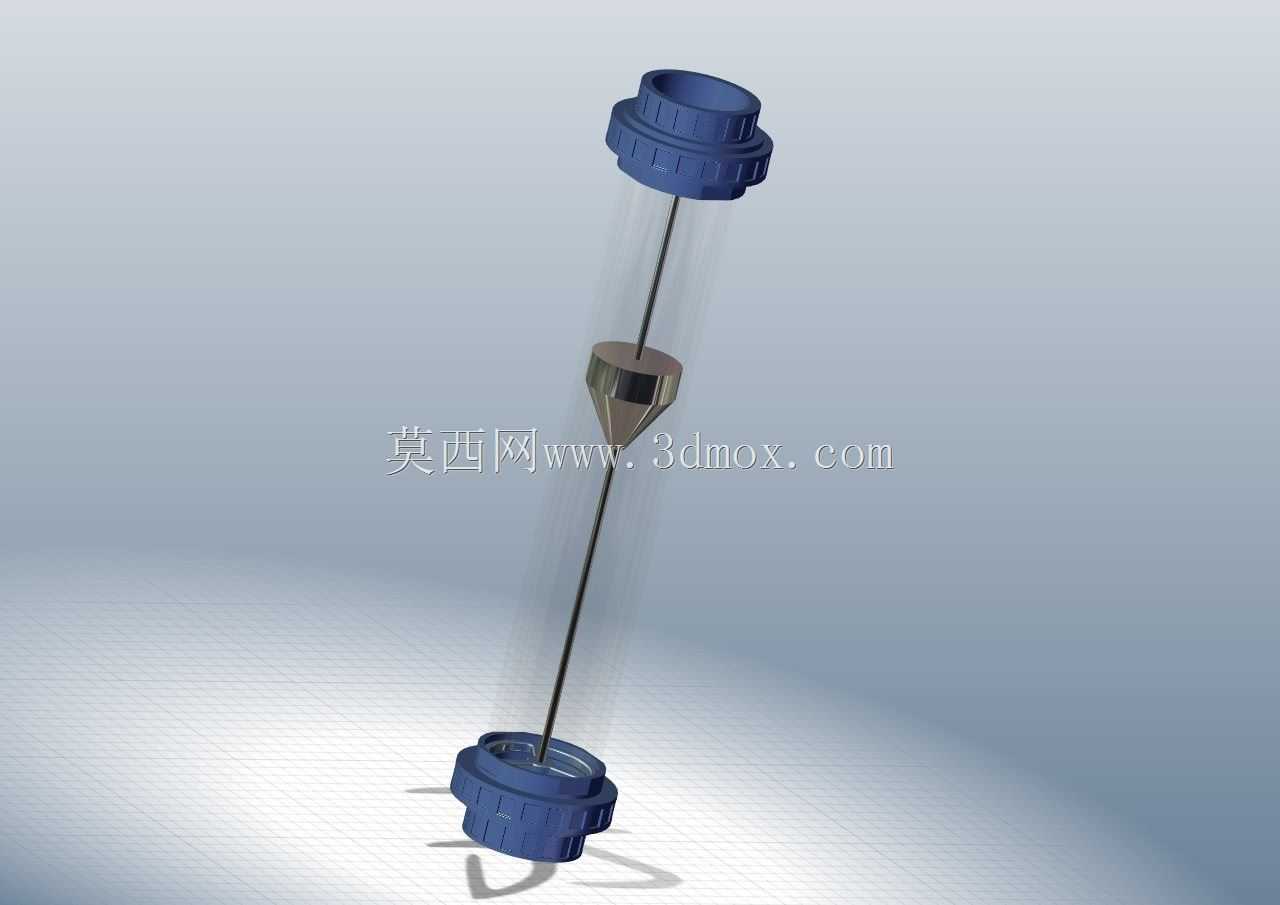

　　设计过程中首先确定了120GPM的满量程流量边界，对应锥管的内锥度经过反复校核，保证转子在流量从下限到满量程变化时，能够沿着中心导杆平稳升降，不会出现卡滞或者跳动的情况——中心导杆的设置就是为了限制转子的径向偏移，避免流体扰动导致转子贴壁，影响读数准确性。转子采用上宽下窄的锥形结构，流体自下而上流入锥管时，在转子上下形成压差，当压差与转子重力、流体浮力平衡时，转子就会稳定在对应高度，锥管外壁可以对应蚀刻流量刻度，直接匹配GPM单位的读数习惯，适配海外项目与国内出口类设备的选型需求。

　　安装边界上，这款流量计要求垂直安装在管路上，流体方向自下而上，进出端需要预留至少5倍管径的直管段，避免弯头、阀门带来的流场紊乱影响测量精度；整体长度适配常规1寸左右的管路安装间距，两端接头的标准螺纹规格可以直接对接同规格的PVC、金属管路，不需要额外制作转接头。结构上没有复杂的电子元件，整体可靠性高，在无强腐蚀、无高压冲击的工况下长期运行也不容易出现故障，日常只需要定期清理玻璃管内壁的结垢，保证观测视野清晰即可。

　　在结构细节处理上，两端的锁紧帽做了多道环形防滑棱，即使手上沾有水或者油污，也能顺利施力拧动，不会出现打滑；密封垫圈采用嵌入式安装结构，锁紧时不会被挤压错位，能够承受1MPa以内的常规管路工作压力，不会出现渗漏问题。中心导杆的两端直接固定在上下接头的中心定位孔内，装配时不需要额外调整同轴度，零件加工时保证导杆与锥管的同轴度公差在0.1mm以内，就能保证转子升降顺畅，不会出现偏磨卡滞的问题。
