工业级反渗透水处理集成管路系统

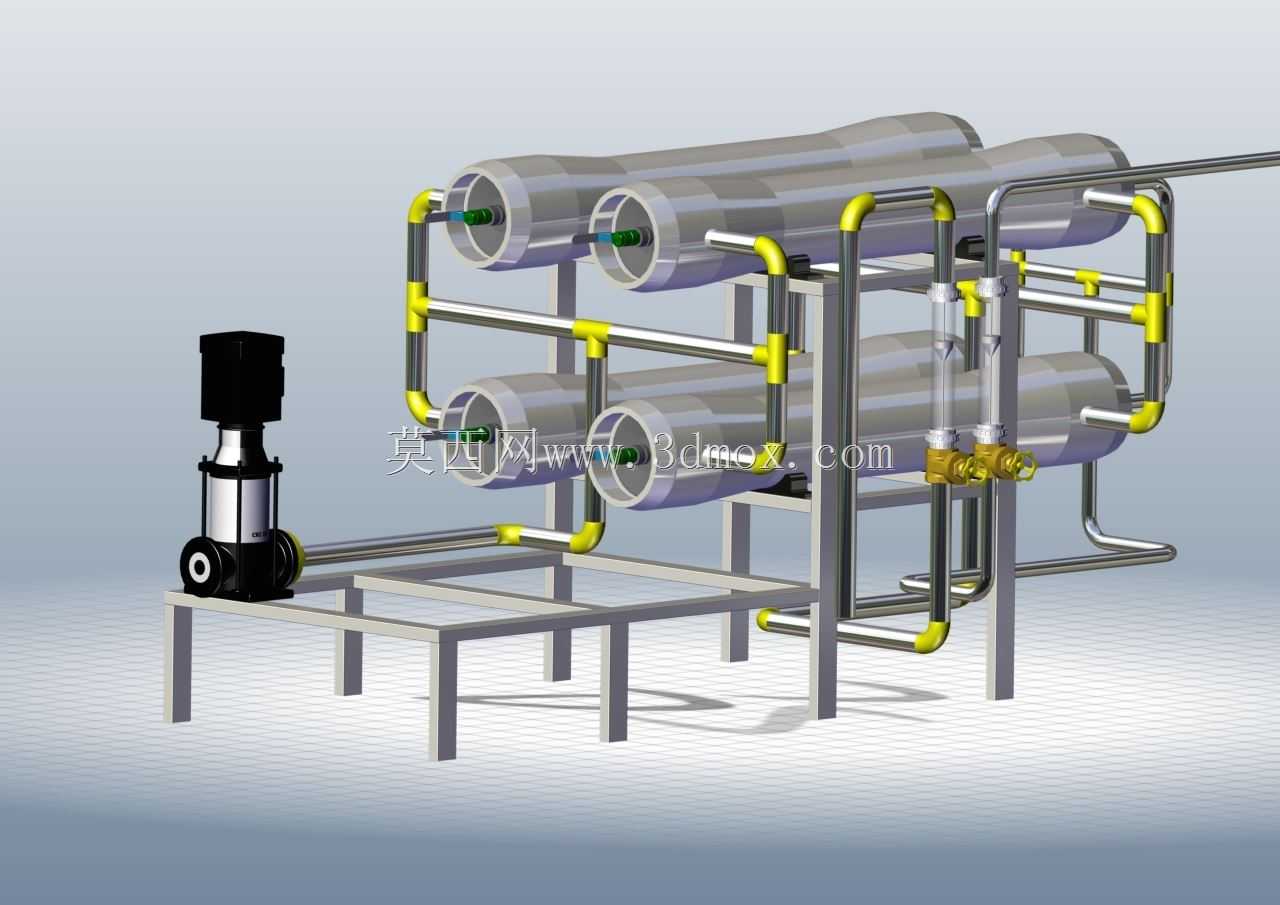

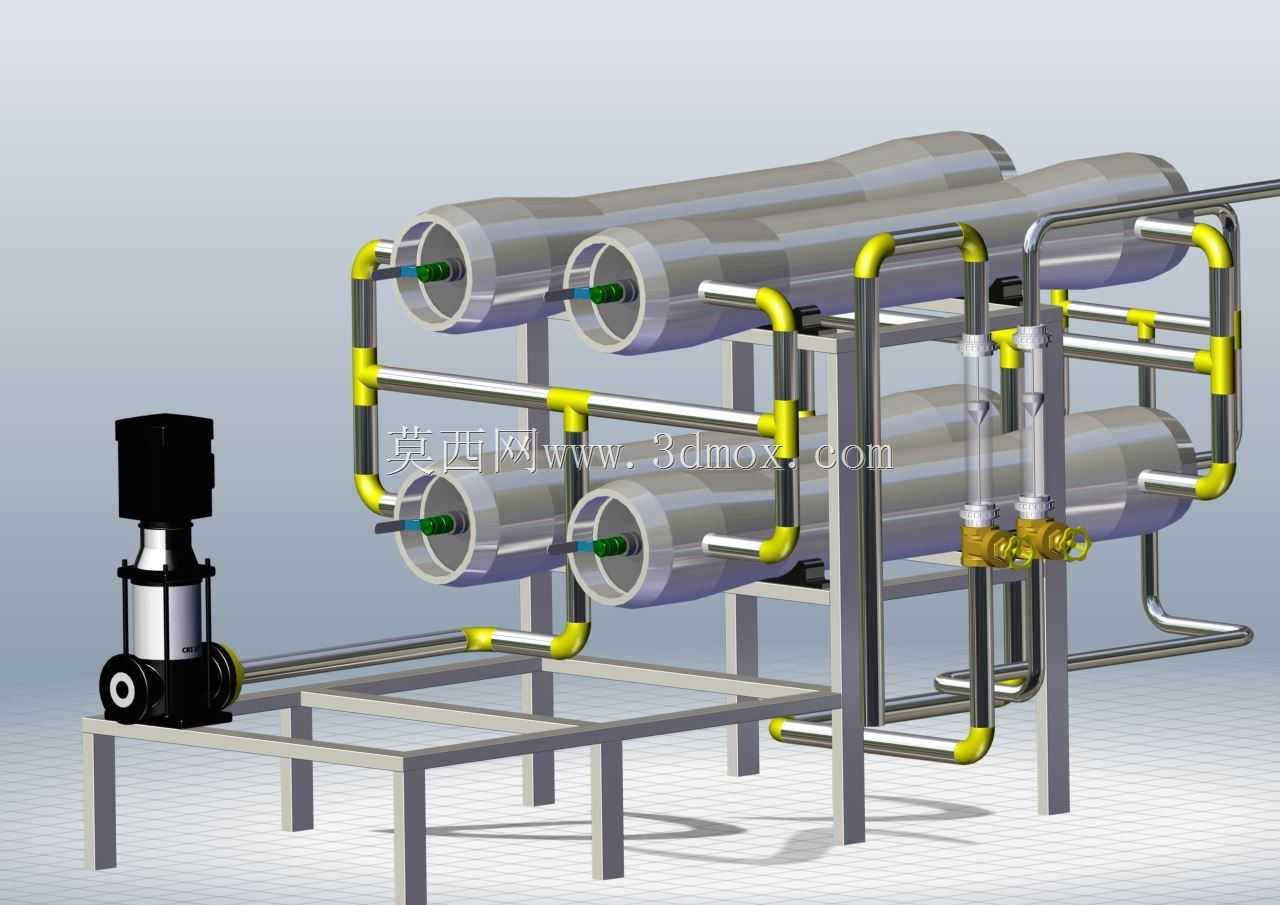

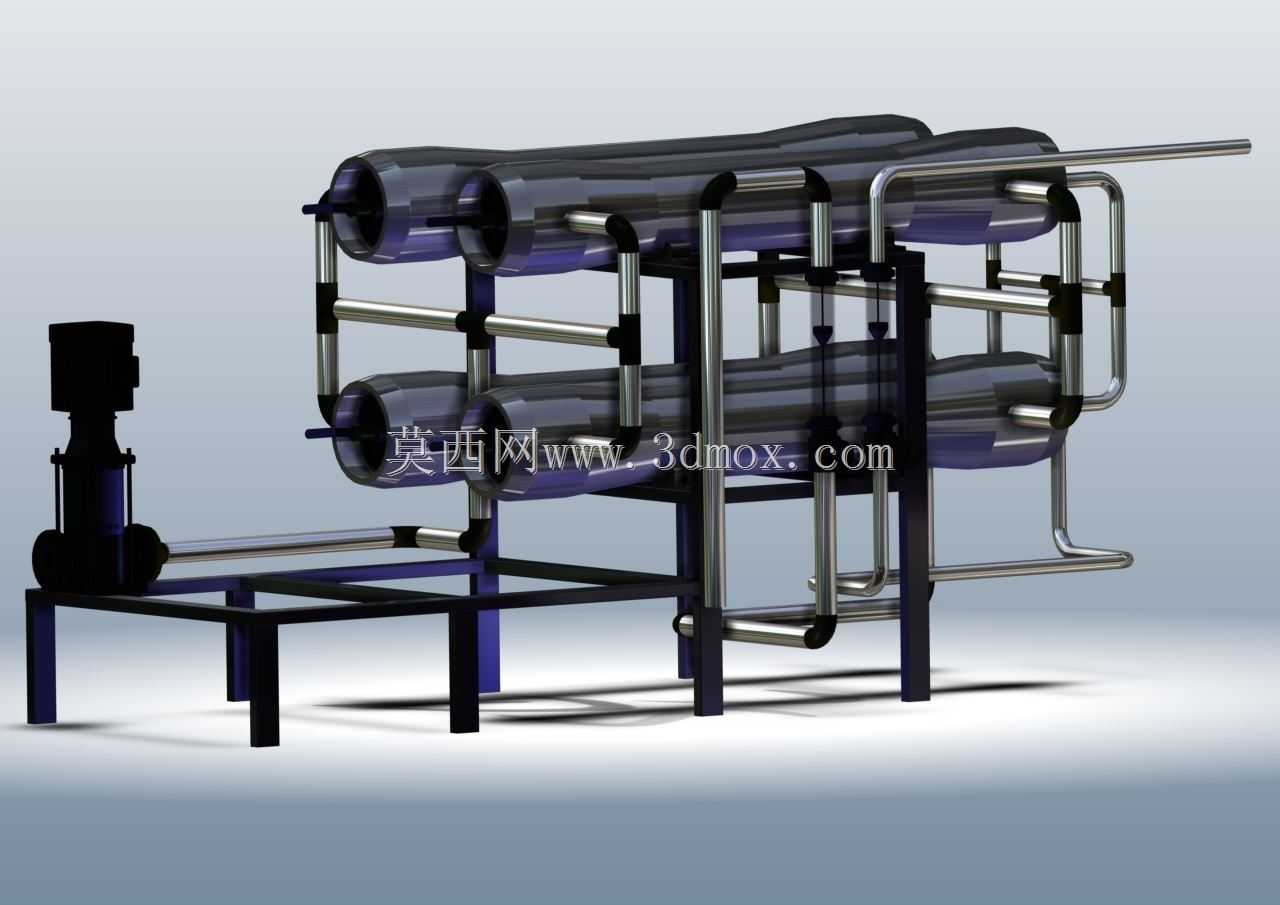

　　这套反渗透水处理集成装置，主要面向中小型纯水制备场景搭建，常见于电子元器件清洗供水、食品加工配料用水、中小型锅炉补给水预处理等工况，核心作用是通过反渗透膜的筛分效应，脱除原水中的溶解盐类、胶体、微生物与有机物杂质，产出符合工艺要求的纯水。整套装置采用撬装式集成设计思路，将增压单元、膜组单元、管路阀组、支撑框架全部整合在同一公共底座上，现场安装时仅需对接原水进水口、产水出水口、浓水排放口以及供电接口即可投用，大幅减少现场管路施工与设备对位的工作量。从结构布局来看，装置左侧布置立式多级离心泵作为原水增压单元，泵体进出口通过硬管对接膜组进水主管，为反渗透膜提供稳定的工作压力，泵座与公共底座之间预留减震安装位，

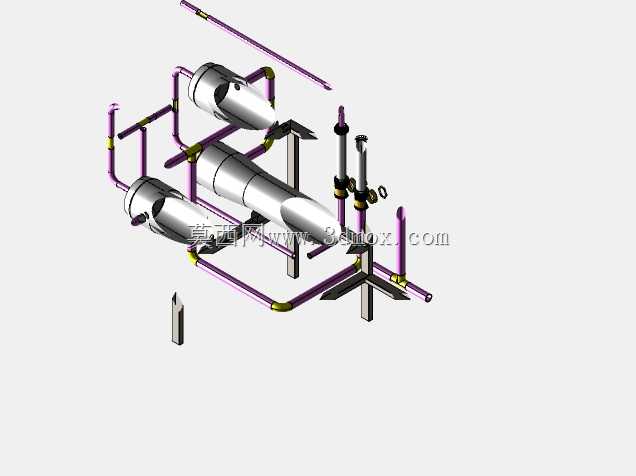

　　可加装橡胶减震垫降低运行时的振动传递。膜组部分采用上下两层排布的玻璃钢膜壳，单支膜壳可装填标准8英寸反渗透膜元件，膜壳两端设置端盖锁紧结构，方便后期膜元件更换与维护，膜壳通过定制管卡固定在后方的立式支撑框架上，支撑框架采用标准型材焊接成型，整体做防腐涂装处理，适配潮湿的水处理车间环境。管路系统采用卫生级不锈钢管布置，管路转弯处采用标准弯头连接，黄色标识段为高压进水侧管路，银色段为产水与浓水侧管路，管路上预留压力表、流量计的安装接口，膜组出口位置设置调节阀组，可通过调节浓水阀门开度控制系统回收率，避免膜面流速过低引发的浓差极化结垢问题。设计过程中充分考虑操作与维护空间，膜壳端盖前方预留不小于单支膜元件长度的抽拉空间，

　　阀门操作手柄全部朝向通道侧，方便日常运行调节，公共底座采用型钢焊接成型，底座上预留地脚螺栓安装孔，可直接固定在混凝土基础上，整套装置的整体宽度控制在1.8米以内，适配标准车间通道的运输与就位要求，管路对接法兰全部采用标准公称压力规格，可直接对接现场同规格管路，无需额外制作转换接头。
