RO反渗透系统预处理过滤装置结构设计

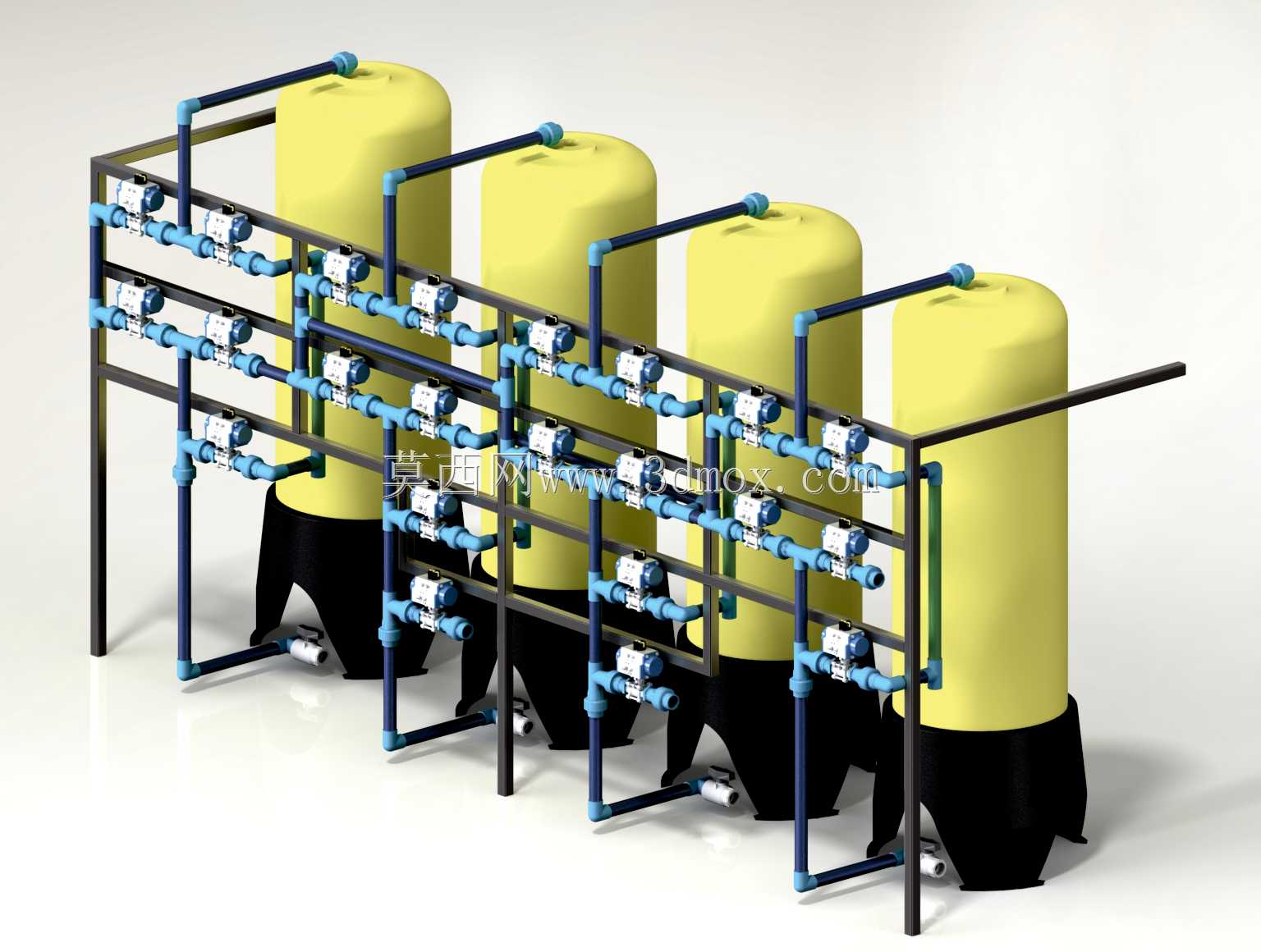

　　这套预处理装置主要面向中小型反渗透净水系统的前置处理环节，常见应用场景包含工业纯水制备、饮用水深度净化、中水回用前置处理等领域，核心作用是在原水进入RO膜组件前，去除水中悬浮物、胶体、余氯、钙镁硬度离子等易造成膜元件污堵、氧化损伤的杂质，延长反渗透膜的使用寿命，降低整套水处理系统的运维频次与耗材更换成本。整套装置采用四组立式2162规格复合过滤罐体并联排布的结构形式，罐体底部采用锥形支脚支撑，可直接固定于设备间硬化地面，无需额外焊接安装支架，整体排布沿管路走向一字展开，单组罐体间距预留了足够的阀门操作与滤芯更换空间，日常运维时无需拆卸相邻罐体即可完成单罐的滤料更换、阀门检修作业。

　　管路系统采用蓝灰色UPVC工业管路搭配黑色金属支撑框架，框架采用方管焊接成型，所有管路通过管卡固定于框架横梁上，避免管路长期运行受水流冲击产生振动松脱；管路上配置的气动隔膜阀沿罐体分层排布，分别对应每台罐体的进水、出水、反洗、正洗、排气通路，所有阀门的执行机构均朝向操作侧预留接线空间，可直接对接PLC控制系统的气动输出回路，配合HMI人机界面可实现多罐体交替运行、自动反洗、滤料再生的全流程自动化控制，无需人工值守操作阀门。设计阶段充分考虑了安装边界的适配性，整套装置的总宽度控制在常规水处理设备间的通道通行范围内，进出水主管道统一布置在装置同侧，可直接对接现场原水进水端与后续RO高压泵进水端，无需现场额外改接管路；

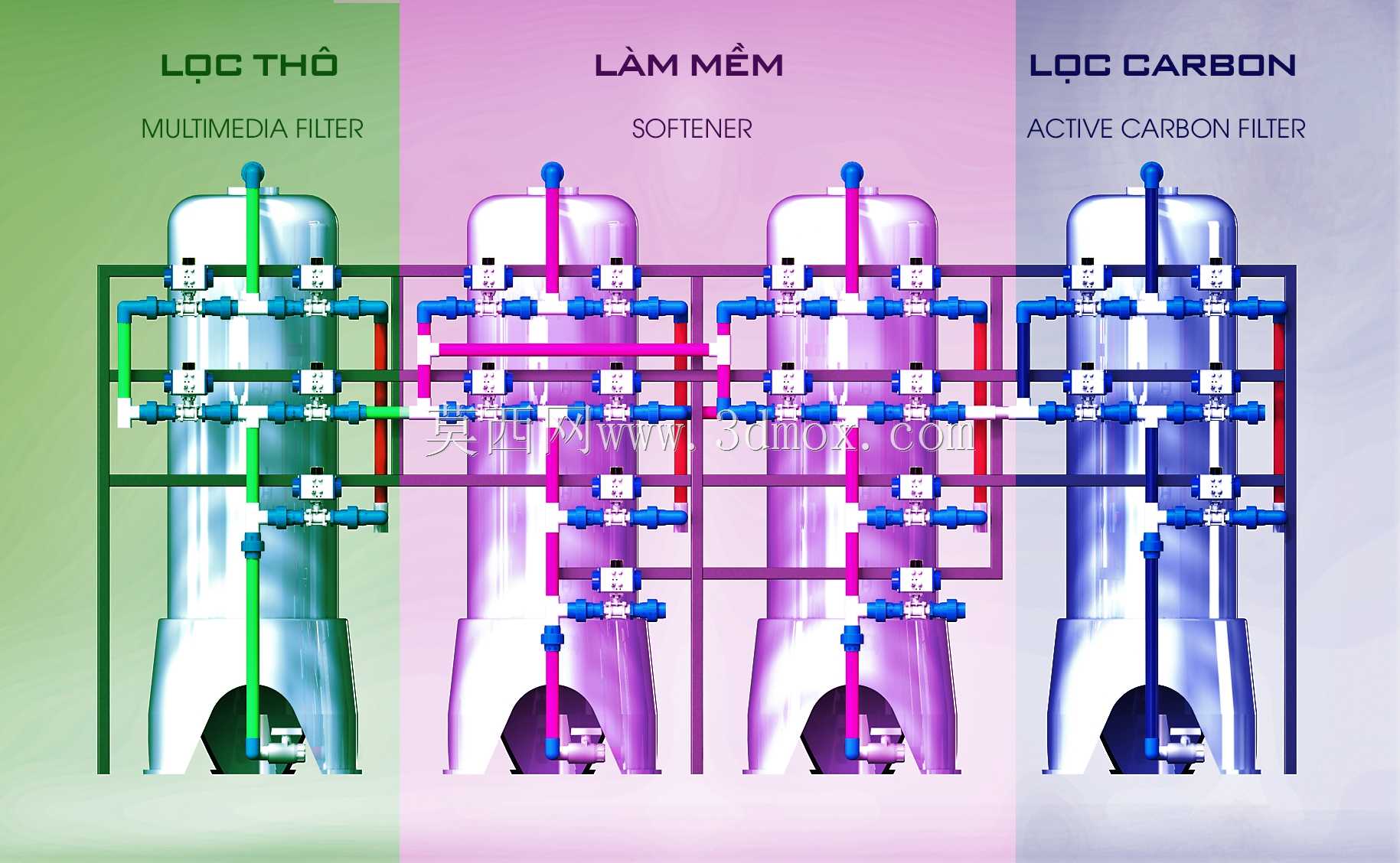

　　罐体顶部的排气阀预留了手动操作空间，底部排污口统一引向装置后侧的排污沟槽方向，避免排污时喷溅污染操作区域。每台罐体可根据处理工艺需求填充不同滤料，从进水端到出水端可依次填充石英砂、活性炭、软化树脂等不同介质，分别对应截留大颗粒杂质、吸附余氯与有机物、置换钙镁离子降低硬度的功能，多罐并联的设计可根据实际处理水量灵活调整运行罐体数量，在小水量需求时可单罐运行降低能耗，大水量需求时四罐同时运行满足供水要求，反洗工序可逐罐错开进行，避免反洗时供水压力出现大幅波动，保证后续RO系统的进水压力稳定。
