D25轴径配套刚性夹紧式联轴器结构

　　在自动化输送线、小型精密模组、桌面级数控设备的传动链路搭建中，轴与轴之间的同轴动力传递是绕不开的结构环节，这款适配D25轴径的联轴器，正是针对输出轴径25mm的电机、致动器与负载端的连接需求设计。从实际选型场景来看，不少小型伺服电机、电动缸致动器的输出轴端采用25mm标准轴径，配套负载端如滚珠丝杠输入端、同步带轮主轴也常采用同尺寸轴径，这类场景对联轴器的扭转刚性有一定要求，不允许出现明显的传动背隙，同时要兼顾安装时的少量对中偏差补偿能力，这款联轴器的结构设计刚好匹配这类需求。

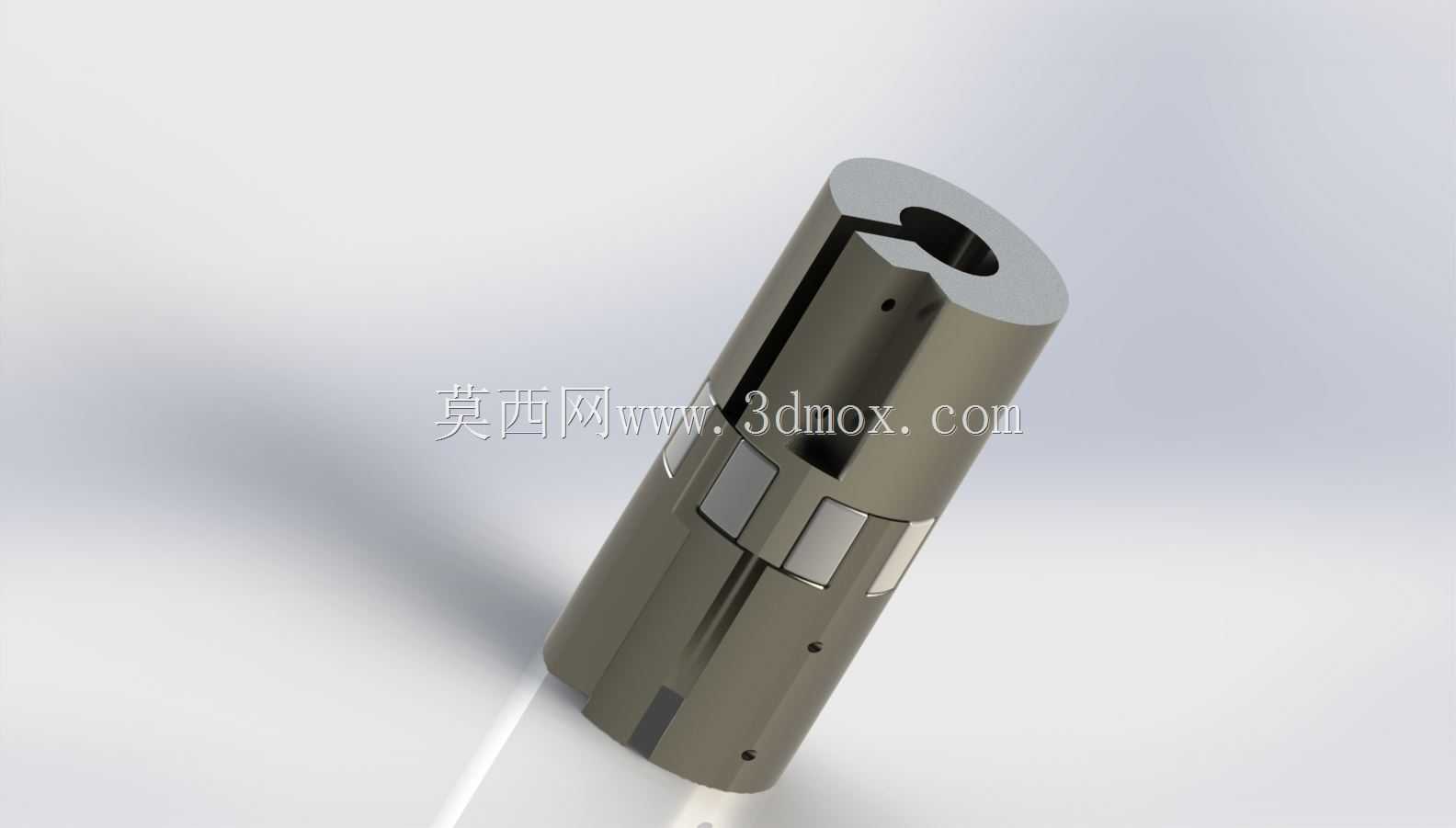

　　从结构设计思路来看，这款联轴器采用一体式夹紧式结构，主体为圆柱状金属本体，沿轴向开设贯通的夹紧开槽，两端分别设置对应轴径的安装孔，孔壁加工有紧固螺钉孔，安装时将两端轴分别插入对应孔位，拧紧侧面的紧固螺钉即可依靠开槽处的弹性形变抱紧轴表面，无需额外加工键槽，大幅降低配套轴端的加工成本，也避免了键连接带来的背隙问题。本体中间段设置有嵌入式的缓冲定位结构，并非完全的整段刚性结构，可补偿安装时存在的微小径向、角向对中偏差，避免因安装同轴度误差导致的轴承受额外径向力，延长配套电机、致动器的轴承使用寿命。

　　从安装边界尺寸来看，这款联轴器的外径与长度比例经过优化，适配25mm轴径的安装场景下，整体外径不会超出常规安装空间的预留范围，侧面紧固螺钉的操作空间预留充足，使用常规内六角扳手即可完成装拆，无需特殊工装。在实际应用中，这类联轴器可覆盖0-50N·m区间的扭矩传递需求，满足大部分小型自动化设备、精密传动模组的动力传递要求，相比传统的凸缘联轴器，装拆效率提升40%以上，对安装对中的精度要求也有所降低，适合设备厂批量装配使用，也适合设备运维时的快速替换。需要注意的是，这类夹紧式联轴器安装时需要按照对角顺序分次拧紧紧固螺钉，保证抱紧力均匀分布在轴表面，避免单点受力过大导致轴表面压痕或者抱紧力不足出现打滑空转的问题，同时安装前需要清理轴表面的油污、毛刺，保证抱紧面的摩擦力达到设计要求。
