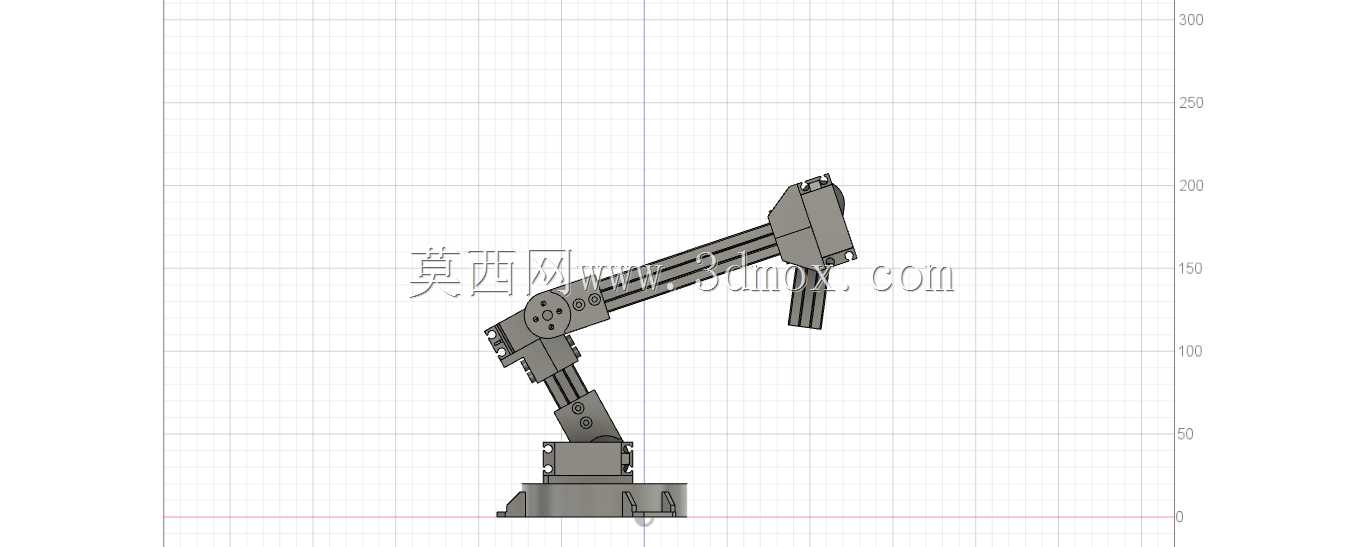

这款多关节伺服机械臂的结构设计,核心面向轻载工业搬运、教学实训、小型工位上下料场景,额定负载能力达到20kgcm,可覆盖电子元器件分拣、小型工件周转、实验室自动化操作等常见作业需求。从结构布局来看,机械臂采用底座回转、大臂俯仰、小臂俯仰、腕部调整的多关节串联构型,各关节均预留标准伺服电机安装位,传动路径采用直连配合短距传动的设计,减少冗余传动环节带来的背隙误差,保证重复定位精度满足轻载作业的公差要求。底座部分设计有标准化安装法兰孔位,可直接固定在铝型材工作台、设备机架顶面,安装边界预留足够的紧固件操作空间,无需额外设计转接支架即可完成现场部署,底座内部预留走线腔室,可容纳各关节的伺服动力线与编码器信号线,
避免线缆外露在作业过程中产生剐蹭干涉。大臂与小臂均采用箱型截面的结构设计,在保证整体结构刚性的前提下控制自身重量,降低关节驱动的负载冗余,臂体侧面预留传感器安装槽位,可根据实际作业需求加装限位开关、视觉检测模块等扩展组件,无需对主体结构进行二次打孔加工。腕部末端设计有标准的执行器连接接口,可适配夹爪、吸盘、小型焊枪等不同末端执行器,满足不同工艺场景的快速切换需求。从尺寸边界来看,机械臂完全伸展后的作业半径可覆盖常规小型工位的操作范围,各关节的运动行程经过干涉校验,在全角度运动过程中不会出现臂体与底座、周边固定结构的碰撞问题,关节处的限位凸台可在软件限位失效时提供硬防护,避免超程运行造成的结构损坏。
设计过程中对各关节的受力工况做了针对性校核,大臂与小臂的连接铰点处采用加厚支撑耳结构,搭配标准轴承组件承受径向与轴向载荷,长期运行下不会出现结构形变导致的精度衰减。整体结构的零件拆分充分考虑加工与装配工艺,大部分结构件可采用常规铣削加工完成,装配环节无需特殊工装,各关节的调整间隙可通过紧固件预紧实现微调,方便后期维护过程中的精度校准。
