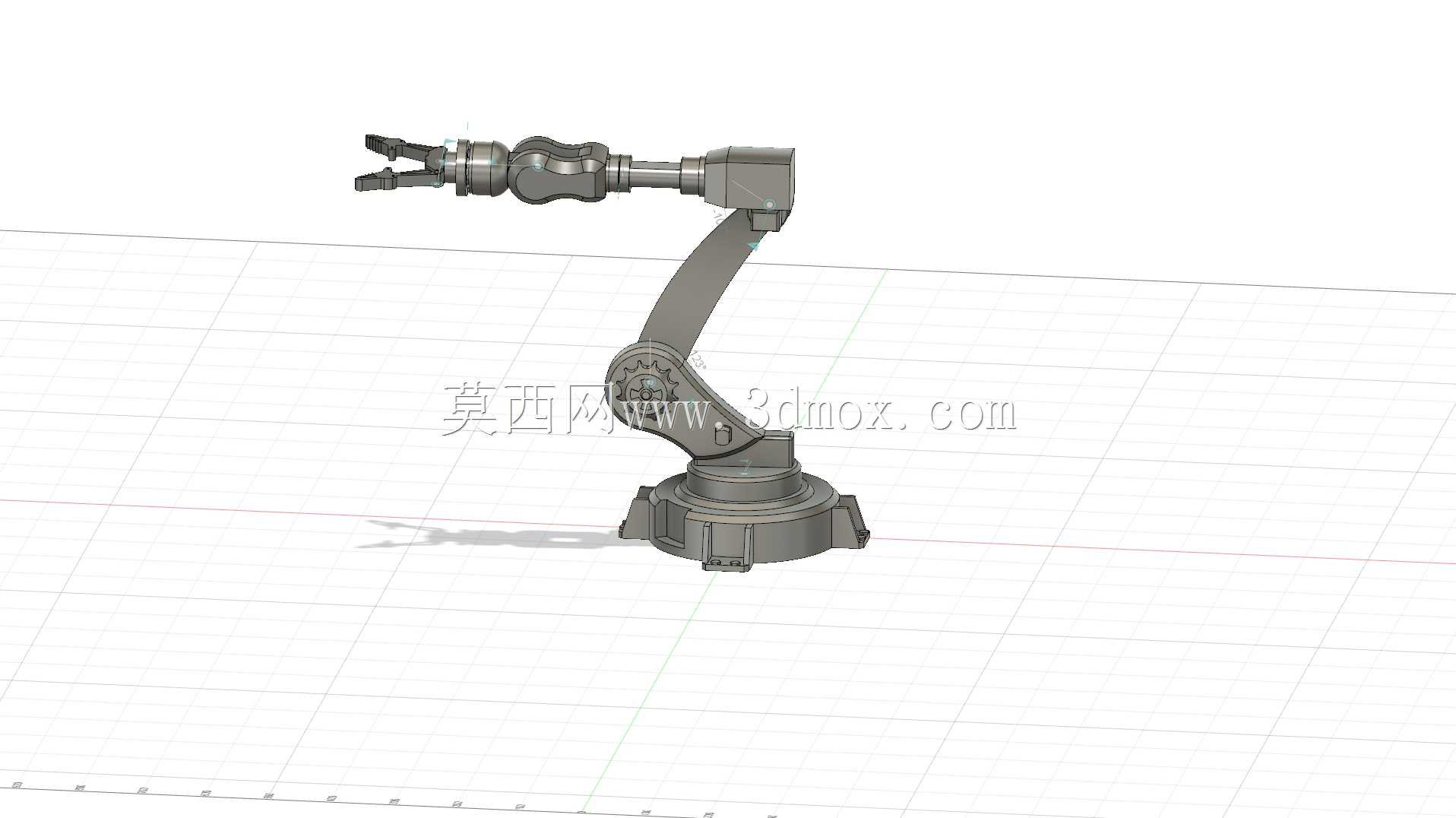

这款六轴关节机械臂的结构设计参考了主流工业KUKA机器人的构型逻辑,核心面向3C电子小件搬运、机床上下料、焊接工位辅助这类常见的工业自动化场景做适配,在结构布局上优先考虑了常规车间工位的安装边界,底座采用圆形法兰安装结构,安装孔位按照通用工业机器人的地脚布局做适配,可直接固定在标准工装台、地面预埋板或者移动AGV搭载平台上,不需要额外做复杂的转接件设计。从功能特性来看,六个关节全部采用回转式传动布局,从底座回转关节到末端腕部关节,每一段臂长的比例都经过反复调整,大臂的摆动范围覆盖了从底座近区到臂展最大位置的全区间,小臂的俯仰角度配合大臂动作,可以避开常规工位的工装干涉区,末端腕部采用三轴正交结构,可实现任意空间姿态的调整,
末端法兰预留了标准的夹爪、焊枪、吸盘等执行器安装接口,可根据不同工位需求快速更换末端执行件,不需要改动臂体本身的结构。设计过程中没有刻意追求极致的轻量化,而是优先保证臂体的结构刚性,臂身的壳体采用曲面过渡设计,既可以减少应力集中点,也能给内部的走线、传动件预留足够的安装空间,关节处的密封结构做了凸起式的挡边设计,可阻挡车间常见的切削液飞溅、粉尘侵入关节内部,适配多数机加工、装配车间的日常作业环境。在安装边界的考量上,整机直立状态下的高度适配常规2.5米层高的车间工位,臂展范围覆盖以底座为中心、半径1.4米左右的作业区间,底座的安装尺寸控制在直径380毫米范围内,不会占用过多的工位台面空间,关节处的走线全部采用内藏式布局,
避免外部走线在臂体回转过程中出现剐蹭、缠绕的问题,同时也能减少外部环境对线束的磨损。在结构细节上,每一个关节的连接法兰都做了定位止口设计,装配时不需要反复调整同轴度,可有效降低装配难度,臂体的曲面造型在保证刚性的前提下,也适当做了壁厚优化,避免不必要的重量增加导致关节负载冗余,末端腕部的结构做了紧凑化处理,可深入到工装夹具的狭窄缝隙内完成作业,适配小件装配、精密上下料这类对末端可达性要求较高的工位。整个结构的传动布局预留了伺服电机、减速器的安装空间,可根据实际负载需求选配不同规格的传动元件,不需要对臂体结构做大幅修改,适配不同负载等级的作业需求。
