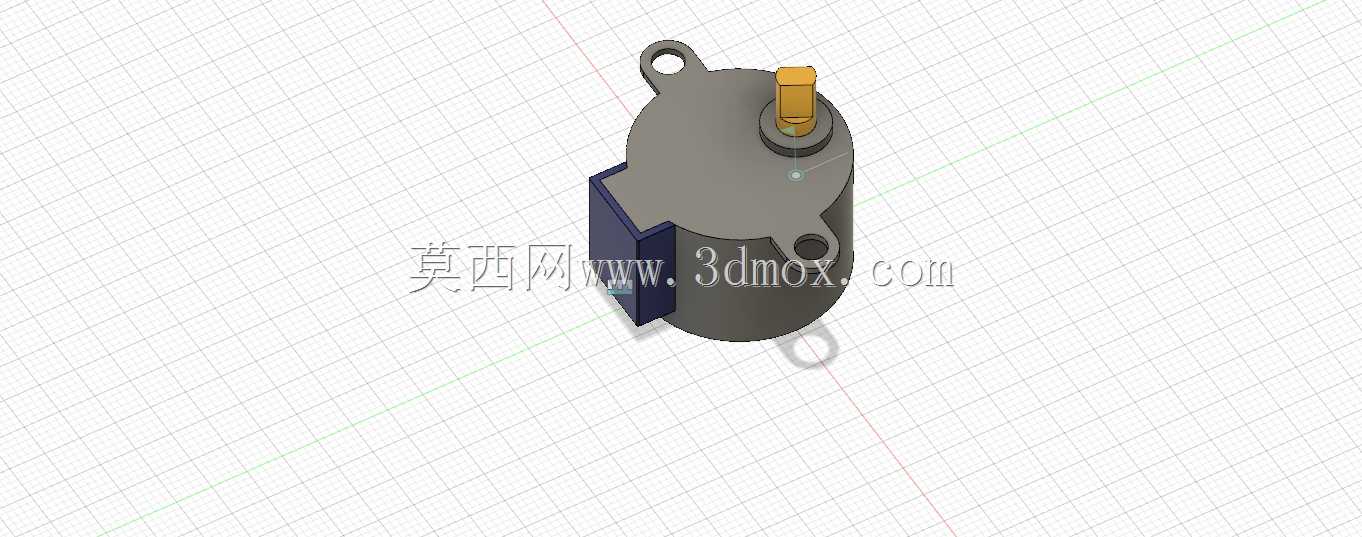

28BYJ-48型减速步进电机结构设计

　　这款28BYJ-48步进电机的结构设计，完全围绕小型自动化设备的小扭矩精准传动需求展开，在智能小家电、空调导风机构、安防云台、小型3D打印机送料机构、教学实验装置这类需要低转速、高精度角度控制的场景中应用极为广泛。不同于常规开环步进电机的直驱结构，这款电机内置了多级齿轮减速组，能够将转子的高速低扭矩输出，通过齿轮啮合减速转化为输出轴端的低速大扭矩，适配不需要大负载但需要精准角度控制的传动场景，单步距角经过减速后可以达到极小的控制精度，能够实现精准的位置定位，不需要额外加装减速机构就能直接驱动小负载执行件。从结构设计层面来看，电机主体采用圆柱形壳体设计，壳体侧面延伸出带安装孔的固定耳，两个安装孔的位置经过尺寸校核，

　　能够匹配常规小型设备的安装位，安装时不需要额外设计复杂的固定支架，直接通过螺丝穿过固定耳就能完成电机的紧固，安装边界清晰，不会和周边的电路板、结构件产生干涉。输出轴采用D型截面设计，和配套的传动摇臂、齿轮配合时能够有效防止周向打滑，保证传动过程中的扭矩传递效率，避免长期运行后出现轴孔配合松动导致的定位偏差。设计过程中充分考虑了小型化设备的空间限制，电机整体径向尺寸控制紧凑，尾部的接线端预留了足够的接线空间，不会因为布线弯折导致引线断裂，壳体和减速箱的配合面采用卡扣加定位柱的组合结构，既能够保证装配时的定位精度，也能提升壳体的连接强度，避免齿轮传动过程中出现壳体松动导致的齿轮啮合异响、传动卡滞问题。在实际选型应用中，

　　这款电机的安装尺寸兼容性强，输出轴的伸出长度经过优化，既能够满足直连摇臂的安装需求，也可以搭配小型同步轮、齿轮实现远距离传动，固定耳的厚度经过强度校核，在常规的螺丝锁紧力下不会出现开裂变形，能够长期稳定固定在设备机架上。齿轮减速组的排布经过空间优化，在有限的壳体空间内实现了足够的减速比，同时保证每一级齿轮的啮合间隙控制在合理范围内，既不会因为间隙过大导致回程误差超标，也不会因为间隙过小导致传动阻力过大、电机运行发热。电机的整体外形没有多余的突出结构，在密集排布的多电机应用场景中，比如小型机械臂关节、多通道智能阀门控制组，能够有效节省安装空间，降低设备整体的结构体积。
