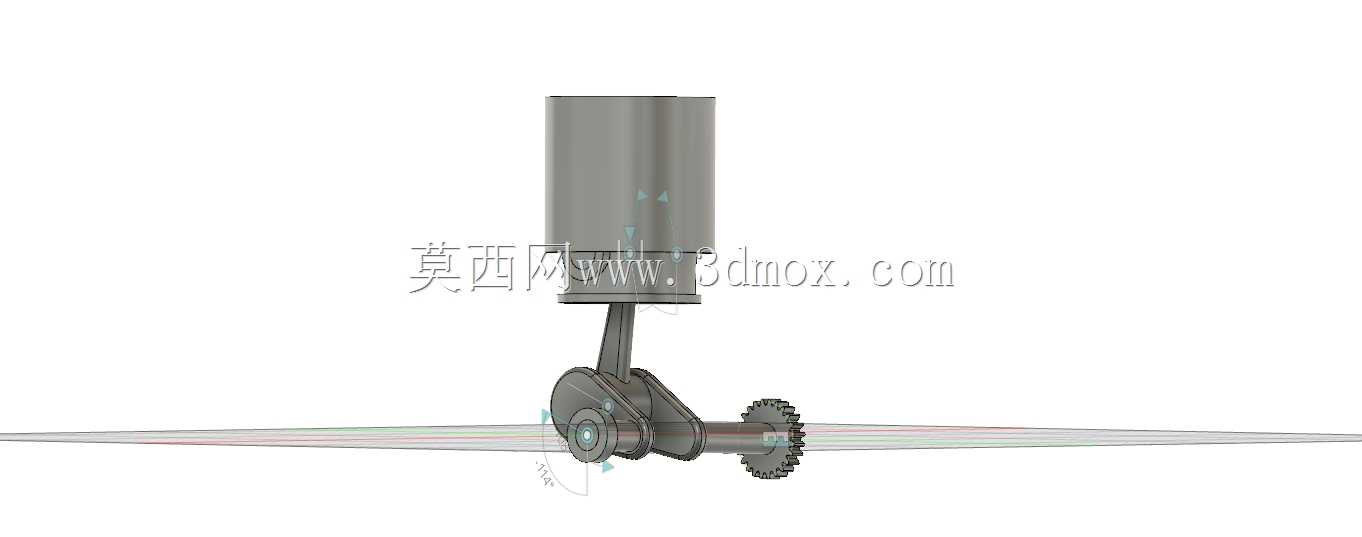

曲柄连杆活塞传动结构三维建模

　　这套活塞传动结构的建模，核心还原了内燃机、往复泵类设备里最经典的曲柄滑块运动逻辑，建模过程中优先保证了运动副的配合间隙合理性，没有做过度的外观美化，所有结构尺寸都参考了通用小型动力单元的实际安装边界来设定。从实际应用场景来看，这类结构是往复式动力机械的核心组成，小到便携打气泵、园林机械的动力端，大到小型内燃机的动力转换单元，都依赖这套结构完成直线往复运动与旋转运动的相互转换，建模时特意保留了活塞销、连杆大头轴承位、曲轴输出端齿轮的完整配合面，方便后续做运动仿真或者直接导出工程图做加工参考。设计思路上没有采用复杂的集成式结构，而是把活塞、连杆、曲轴、传动齿轮拆分成独立的可装配部件，

　　每个部件的配合公差都按照常规机械加工的精度要求预留了间隙，比如活塞与缸筒的配合面预留了0.02-0.05mm的间隙，适合做实际的装配验证；连杆大头与曲轴曲柄销的配合位做了轴瓦安装的台阶结构，还原了实际设备里的减磨设计，避免运动过程中出现刚性磨损。外形尺寸方面，整套结构的横向安装边界以曲轴两端的轴头为基准，轴向总长度控制在适配小型单缸动力单元的尺寸范围内，活塞的往复行程与曲柄半径严格按照2倍的比例关系设定，保证运动过程中不会出现死点卡滞，输出端的齿轮采用标准渐开线直齿设计，模数参考通用小型传动件的常用参数，可直接与同模数的齿轮组啮合完成动力输出。安装边界上，缸筒部分预留了法兰安装位，曲轴两端的轴头做了标准的轴承安装轴径，

　　不需要额外修改就能适配常规的深沟球轴承安装，整套模型的结构没有做冗余设计，所有特征都服务于运动传递的核心功能，不管是用于教学演示运动原理，还是作为小型动力设备的初始设计参考，都能直接复用结构逻辑，不需要做大幅度的特征删减或重构。建模过程中特意校验了运动过程中的干涉情况，活塞运行到上止点和下止点时，连杆与缸筒下沿、曲柄与机体安装位都预留了足够的安全间隙，不会出现运动干涉，传动齿轮与曲轴的配合采用平键连接的结构，还原了实际传动中的扭矩传递方式，避免了靠摩擦力传动的不合理设计。
